全电路的功和能 知识点题库

如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是  （   ）

在如图所示的电路中，开关闭合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，下列判断正确的是(   )

普通照明电路中一只白炽灯泡不发光了，电工师傅在检修时，拧下灯口的上盖，露出了两个接线柱（如图所示），然后用测电笔分别去接触a接线柱和b接线柱，结果发现a、b两接线柱都能够使电笔的氖管发光，根据这一现象，电工师傅就断定了故障的性质及发生故障的部位，以下说法中你认为正确的是（   ）

有一未知电阻R_x ， 为较准确地测出其阻值，先后用图中甲、乙两种电路进行测试，利用甲图测得的数据是“2.8 V 5.0 mA”，而用乙图测得的数据是“3.0 V 4.0 mA”，那么该电阻测得的较为准确的情况是(  )

在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂和U₃表示，电表示数变化量的大小分别用△I、△U₁、△U₂和△U₃表示．下列比值正确的是（  ）

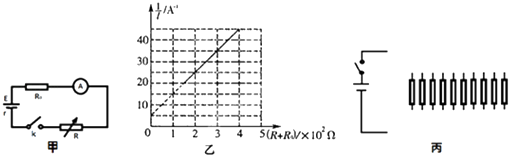

小汽车仪表台内的鼓风机靠的是一种电动势约为10V，内阻约为30Ω的电池驱动的，已知该电池允许输出的最大电流为0.2A，为了测定这个电池的电动势和内阻，某同学利用如图甲所示电路进行实验，图中电流表的内阻R_A=15Ω，R为电阻箱，阻值范围0﹣999.9Ω，R₀为定值电阻，对电源起保护作用．

如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R₁、R₂的两端电压与电流的关系图线，若这两个电阻分别接到这个电源上，则（ ）

如图所示的电路中，电源电动势为E，内电阻为r，开关S闭合后，电灯L₁ ， L₂均能发光，现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是（   ）

如图，R₁为定值电阻，R₂为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（   ）

如图所示，R为电阻箱， 为理想电压表．当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V．求：

在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R₁、R₂为定值电阻，R₃为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R₃的光的强度减弱，则（   ）

如图所示电路中，R₁=3Ω，R₂=6Ω，R₃=1.5Ω，C=20 μF；已知电源电动势E=4V，内阻r=0.5Ω．求：

用电动势E=6 V、内电阻r=4 Ω的直流电源分别单独对下列四个小灯泡供电，实际消耗电功率最大的小灯泡的额定电压和额定功率是（设灯泡电阻不随电压变化）(　　)

如图所示是一种油箱内油面高度检测装置的示意图，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R。已知电源电动势恒定，内阻不能忽略，指示灯L灯丝电阻不变，电流表为理想电表。下列说法中正确的是（   ）

如图所示电路，已知R₂=1Ω，S断开时，两表读数分别为0.5A和2.0V， S闭合时，它们的读数分别变化了0.1A和0.4V，两表均视为理想表，求：

如图所示，A为电解槽， 为电动机，N为电炉子，恒定电压U＝12V，电解槽内阻R_A＝2Ω，当S₁闭合，S₂、S₃断开时，电流表示数为6A；当S₂闭合，S₁、S₃断开时，电流表示数为5A，且电动机输出功率为35W；当S₃闭合，S₁、S₂断开时，电流表示数为4A．求：

已知图中R₁=7Ω，R₂=4.5Ω。当开关处于位置1时，电流表读数I₁=0.2A；当开关处于位置2时，电流表读数I₂=0.3A。求电源的电动势E和内阻r。

如图所示，电源的电动势E＝24 V，内阻r＝1 Ω，电阻R＝2 Ω，M为直流电动机，其电阻r′＝1 Ω，电动机正常工作时，其两端所接电压表读数为U_V＝21 V，求电动机所做机械功的功率是多少？

如图所示的电路中，电源的电动势E=80V，内电阻r=2Ω，R₁=4Ω，R₂为滑动变阻器。问：

小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势 ， 内阻 ， 车灯接通，电动机未启动时，电流表示数；电动机启动的瞬间，电流表示数。求：
