全电路的功和能 知识点题库

如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻 流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是：

如图所示为研究玩具电动机性能的直流电路图，电源的电动势为E，内阻为r，可变电阻的阻值为R₁ ， M为电动机，电阻为R₂。现闭合电建，电动机正常工作，三只电压表的读数分别为U₁、U₂、U₃ ， 电流表读数为I，电表均认为是理想电表，下列关系正确的是(     )

一太阳能电池板，测得它的开路电压(电动势)为，短路电流为，若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电压是(　　)

如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是（    ）

如图所示的电路中，U ="120" V，R₁ =100Ω，R₂ =200Ω，则a、b两端的电压为(     )

如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法不正确的是  （  ）

测得某导体的电阻是10Ω，导体中的电流是0.2A，则60s内通过导体的电量是C ， 电流产生的热量是J．

如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω．若电灯恰能正常发光，则（   ）

如图所示的电路中，已知电源电动势E=36V，内阻r=2Ω，R₁=20Ω，每盏灯的额定功率都是2W，额定电压也相同．当S闭合，R₂调到14Ω时，两灯都正常发光；当S断开，要使L₂仍正常发光，则R₂应调到何值？

电动势为 E、内阻为 r 的电源与定值电阻 R₁、R₂及滑动变阻器 R 连接成电路，如图所示．当滑动变阻器的触头由中点滑向 b 端时，下列说法正确的是（   ）

如图所示电路中，灯L标有“6V，3W”，定值电阻R₁=4Ω，R₂=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：

如图，直线OAC的某一直线电源的总功率随总电流变化的曲线，抛物线OBC为同一电源内部消耗的功率随总电流的变化曲线，若A、B对应的横坐标为1.5，则下面判断正确的是（   ）

如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有（   ）

图示为汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。只接通S₁时，电流表示数为10A，电压表示数为12V，再接通S₂ ， 启动电动机时，电流表示数变为8A，则此时通过启动电动机的电流是（   ）

如图所示，直流电动机和电炉并联后接在直流电路上，电源的内阻r＝4Ω，电炉的电阻R₁＝36Ω，电动机绕线的电阻R₂=2Ω。当开关S断开时，电源内电路消耗的热功率P＝25W；当S闭合时，干路中的电流I=7A；求：

如图所示，电源电动势E＝10 V，内阻r＝0.2 Ω，标有“8 V,16 W”的灯泡L恰好正常发光，电动机线圈电阻R₀＝0.15 Ω，则电源的输出功率为(   )

如图所示，直线A为某电源的U—I图线，曲线B为某小灯泡L的U—I图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则下列说法中正确的是（  ）

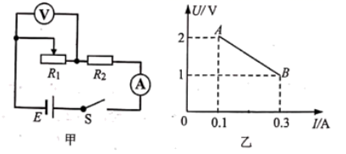

在图甲的电路中，R₁是可变电阻，R₂是定值电阻，电源内阻不计。调节R₁的的阻值，得到理想电压表和理想电流表的多组数据，用这些数据在坐标纸上描点、拟合，作出的U-I图像如图乙中AB所示。则（   ）

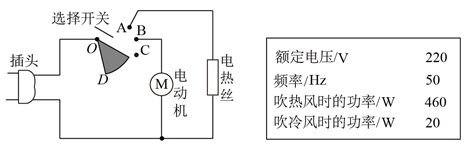

如图所示，为某一电吹风的电路结构图和铭牌，通过改变选择开关金属档片的位置可以实现电吹风功能的转换。下列说法中正确的是（   ）

利用电动机通过如图所示的电路提升重物，已知电源电动势 ， 电源内阻 ， 电动机内阻 ， 电阻 ， 重物质量。当电动机以稳定的速度匀速提升重物时，理想电压表的示数为。不计空气阻力和摩擦，取。求：
