电表的改装知识点题库

一个电流表的满偏电流I_g=1mA，内阻R_g=500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上（）

A . 串联一个9.5Ω的电阻 B . 并联一个10 kΩ的电阻 C . 串联一个9.5kΩ的电阻 D . 并联一个9.5Ω的电阻

有一个电流表G，内阻R_g=30Ω，满偏电流I_g=1mA．，若把它改装为量程0～15v的电压表，需（串联或并联）Ω的电阻；若把它改装为量程0～3A 的电流表，需（串联或并联）Ω的电阻．

电流表A₁和A₂由完全相同的小量程电流表改装而成，A₁的量程为0﹣5A，A₂的量程为0﹣15A，为了测量15A﹣20A的电流强度，需把A₁和A₂并联串入电路使用，则（）

A . 两只电流表的读数相等 B . 两只电流表指针偏转角度相等 C . 两只电流表的读数不等，指针偏转角度也不等 D . A₁、A₂的指针偏转角度相等，读数也相等

已知电流表的电阻为2欧，满偏电流为10mA，要改装一个10v量程的电压表需怎样改装？

有一灵敏电流计，其表头内阻R_g=1000Ω，满偏电流I_g=100μA，以下说法正确的是（　　）

A . 把它改成量程为1.5V的电压表，应串联一个15 kΩ的电阻 B . 把它改成量程为1.0A的电流表，应并联一个1Ω的电阻 C . 把它改成量程为1.0A的电流表，测量某电流时读数为0.5A，此时流过表头的电流为50μA D . 把它改成量程为1.5V的电压表，测量某电压时读数为1.5V，此时流过表头的电流为100μA

如图所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是( )

A . 甲表是电流表，R增大时量程增大 B . 甲表是电流表，R增大时量程减小 C . 乙表是电压表，R增大时量程增大 D . 乙表是电压表，R增大时量程减小

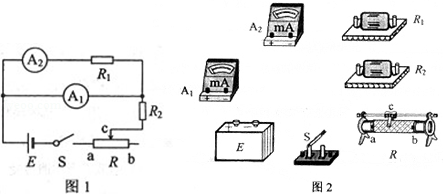

一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程I_m ．所用器材有：

量程不准的电流表A₁ ，内阻r₁=10.0Ω，量程标定为5.0mA；

标准电流表A₂ ，内阻r₂=45.0Ω，量程1.0mA；

标准电阻R₁ ，阻值10.0Ω；

滑动变阻器R，总电阻为300.0Ω；

电源E，电动势3.0V，内阻不计；

保护电阻R₂；开关S；导线．

回答下列问题：

（1）在答题卡上（图2所示）的实物图上画出连线．
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A₁满偏；若此时电流表A₂的读数为I₂ ，则A₁的量程I_m=．（用字母表达）

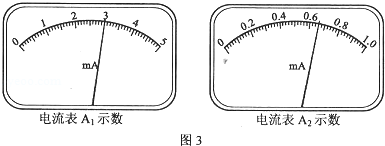

（4）若测量时，A₁未调到满偏，两电流表的示数如图3所示，从图中读出A₁的示数I₁=，A₂的示数I₂=；由读出的数据计算得I_m=．（I_m保留3位有效数字）

将满偏电流Ig＝300 μA、内阻Rg＝450aΩ，的电流表G改装改装成量程为3 V的电压表，需要（）

A . 串联一个阻值为R0＝9550Ω的电阻 B . 串联一个阻值为R0＝550Ω的电阻 C . 并联一个阻值为R0＝9550Ω的电阻 D . 并联一个阻值为R0＝550Ω的电阻

某兴趣小组在学习了多用表后，在实验室找到一个电流表G，尝试自己动手改装一个电压表。

先用半偏法测量电流表G的内阻，实验电路图如图所示，准备有下列器材：

A.待测电流表G(量程1mA，内阻约几十欧)

B.滑动变阻器(阻值范围0～100Ω)

C.滑动变阻器(阻值范围0～20kΩ)

D.电阻箱(0～999.9Ω)

E电阻箱(0～9999Ω)

F.电源(电动势9V，有内阻)

G.开关、导线

（1）实验中要求有较高的精确度，在以上器材中，R₁应选用，R₂应选用。
（2）实验要进行的步骤有：
A .闭合开关S₁

B .闭合开关S₂

C .将R₁的阻值调到最大

D .调节R₁的阻值，使电流表指针满偏

E .调节R₂的阻值，使电流表指针偏转到满刻度一半处

F .记下R₂的阻值并断开S₁

G .按图所示连接好实验电路

以上步骤，合理的顺序是(用步骤前的英文字母表示)。
（3）若在步骤F中读得R₂的阻值是50.0Ω，则电流表内阻R_g=Ω。
（4）要将该电流表改装成量程是3V的电压表，则应串联的一个阻值是Ω的电阻。

一个用满偏电流3mA的电流表改装而成的欧姆表。调零后用它测量 $\text{[math]}$ 的标准电阻时，指针恰好在刻度盘的正中间。如果用它测量一个未知电阻时，指针在1mA处，则被测电阻的阻值为。

如图所示为双量程电流表的简化电路，其中表头G的内阻为R_g ， R₁和R₂为两个定值电阻。则连接a和b接线柱、a和c接线柱时电流表的量程之比为（）

图片_x0020_100007

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

已知某一电流表G的满偏电流 $\text{[math]}$ ，内阻 $\text{[math]}$ ，要把它改装成一个量程为3V的电压表，则应在电流表G上（）

A . 串联一个400Ω的电阻 B . 串联一个100Ω的电阻 C . 并联一个400Ω的电阻 D . 并联一个100Ω的电阻

如图所示，小量程电流表G的内阻为25W ，满偏电流为2mA，若把它改装成5V、20V的两个量程的电压表，那么R₁＝W ，R₂＝W 。

图片_x0020_1852590064

某实验小组需测一个待测电阻R_x（230Ω～260Ω）的阻值，实验室提供了如下器材：

电源E：电动势3.0V，内阻不计；

电流表A₁：量程0～500μA，内阻r₂为1000Ω；

电流表A₂：量程0～l0mA，内阻r₁约50Ω；

滑动变阻器R₁：最大阻值20Ω，额定电流2A；

定值电阻R₂=5000Ω；

定值电阻R₃=500Ω；

电键S及导线若干。

要求实验中尽可能准确测量R_x的阻值，请回答下面问题：

（1）为了测定待测电阻上的电压，可以将电流表（选填“A₁”或“A₂”）串联定值电阻（选填“R₂”或“R₃”），将其改装成一个量程为3.0V的电压表。

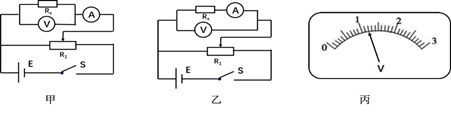

（2）如图所示，两位同学分别设计了测量电阻R_x的电路原理图，其中用到了改装后的电压表和另一个电流表，则应选择电路图(选填“甲”或“乙”)。
（3）若所选测量电路中电流表A的读数为I=5.0mA，改装后的电压表V读数如图丙所示，则电压表V读数是V。根据电流表A和电压表V的读数，并考虑电压表内阻，求出待测电阻R_x=Ω。

把两个相同的小量程电流表分别改装成了两个量程不同的大量程电流表 $\text{[math]}$ 、 $\text{[math]}$ ，若把 $\text{[math]}$ 、 $\text{[math]}$ 分别采用并联或串联的方式接入电路，如图甲、乙所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（）

A . 图甲中的 $\text{[math]}$ 、 $\text{[math]}$ 的示数相同 B . 图甲中的 $\text{[math]}$ 、 $\text{[math]}$ 的指针偏角相同 C . 图乙中的 $\text{[math]}$ 、 $\text{[math]}$ 的示数和偏角都不同 D . 图乙中的 $\text{[math]}$ 、 $\text{[math]}$ 的指针偏角不同，示数相同

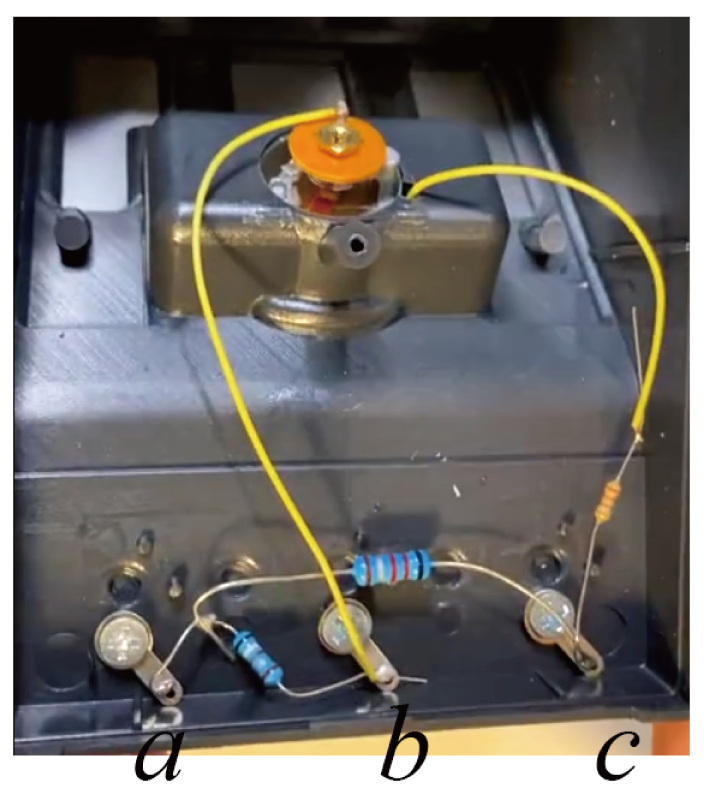

某同学把一只实验室的电表底座进行拆卸，电路内部的结构如图所示，a、b和c点是三个接线柱。由此可判断（）

A . 这是一只安培表 B . 图中的电阻作用是分去一部分电流 C . 接入ac的量程比接入ab的量程大 D . 接入ac时电表的内阻要比接入ab时小

某同学把量程为500μA但内阻未知的微安表G改装成量程为2V的电压表，他先测量出微安表G的内阻，然后对电表进行改装，最后再利用一标准电压表，对改装后的电压表进行检测。

该同学利用“半偏法”原理测量微安表G的内阻，实验中可供选择的器材如下：

A．滑动变阻器R₁（0~5kΩ）

B．滑动变阻器R₂（0~20kΩ）

C．电阻箱R'（0~9999.9Ω）

D．电源E₁（电动势为1.5V）

E.电源E₂（电动势为9V）

F.开关、导线若干

具体实验步骤如下：

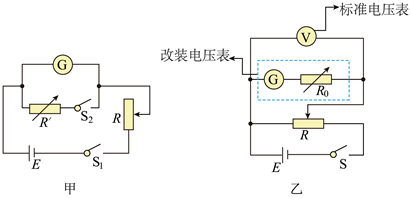

a.按电路原理图甲连接好线路；

b.将滑动变阻器R的阻值调到最大，闭合开关S₁后调节R的阻值，使微安表G的指针满偏；

c.闭合S₂ ，保持R不变，调节R'的阻值，使微安表G的示数为250μA，此时R'的示数为1900.0Ω；

回答下列问题：

（1） ①为减小实验误差，实验中电源应选用（填E₁或E₂），滑动变阻器应选用（填R₁或R₂）；
②由实验操作步骤可知微安表G内阻的测量值R_g=Ω，与微安表内阻的真实值相比（选填“偏大”、“相等”或“偏小”）；
（2）若按照（1）中测算的R_g ，将上述微安表G改装成量程为2V的电压表需要串联一个阻值为Ω的电阻R₀；
（3）用图乙所示电路对改装电压表进行校对，由于内阻测量造成的误差，当标准电压表示数为2V时，改装电压表中微安表G的示数为495μA，为了尽量消除改装后的电压表测量电压时带来的误差，R₀的阻值应调至Ω（结果保留1位小数）。

某小组同学将内阻为 $\text{[math]}$ 、量程为 $\text{[math]}$ 的电流表与相关元件组装成欧姆表，除电流表外，可选用的器材有：

A．定值电阻 $\text{[math]}$ ；

B．电池（电动势 $\text{[math]}$ ，内阻可忽略不计）；

C．滑动变阻器（最大阻值 $\text{[math]}$ ，最大允许电流为 $\text{[math]}$ ）；

D．电阻箱 $\text{[math]}$ ；

E．红、黑表笔；

F．导线若干。

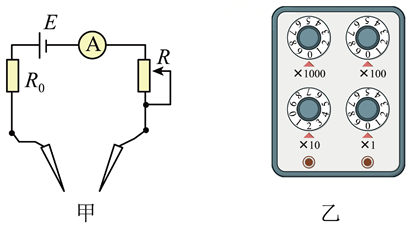

（1）按如图甲所示的电路组成欧姆表，欧姆表调零时，整个电路的总电阻为 $\text{[math]}$ ，调零完成后，应将 $\text{[math]}$ 的待测电阻接在红、黑两表笔间，电流表指针正好指在 $\text{[math]}$ 刻度上。
（2）若只在甲图中的电流表两端并联一个电阻箱，使其接入电路的示数如图乙所示，则电阻箱接入电路的阻值为 $\text{[math]}$ 。使红、黑两表笔短接，移动滑动变阻器的滑片，使电流表满偏，此时通过电阻 $\text{[math]}$ 的电流为 $\text{[math]}$ 。

某同学用电流计G来改装多用电表，已知电流计G的满偏电流 $\text{[math]}$ ，内阻未知。

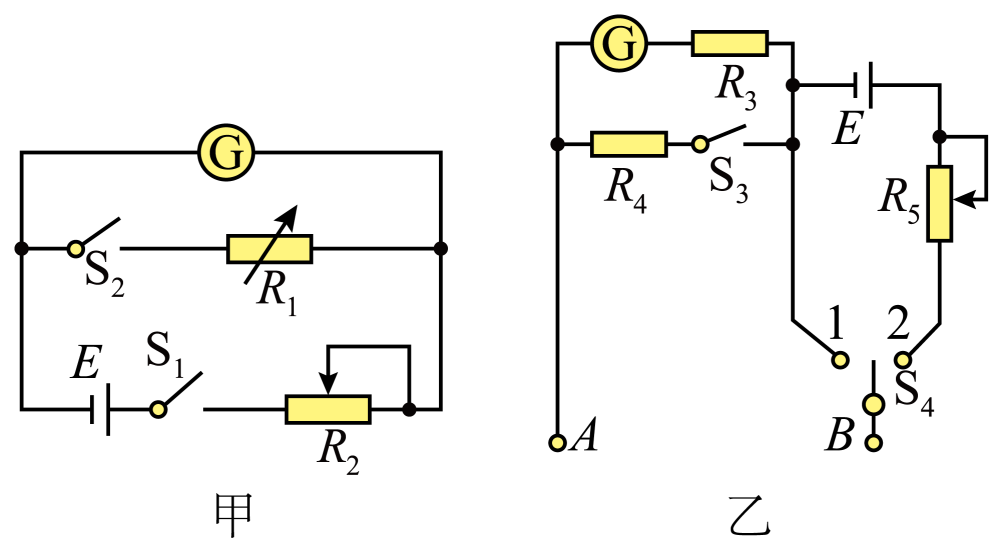

（1）电流计满偏时通过该表的电流是半偏时电流的两倍，该同学利用这一事实根据图甲所示的实验电路测量该电流计的内阻（半偏法），实验器材有：电源E、待测电流计G、电阻箱 $\text{[math]}$ 、滑动变阻器 $\text{[math]}$ 、开关S₁、S₂。以下是测量电流计内阻 $\text{[math]}$ 的实验步骤，请完善步骤②的内容。
①将 $\text{[math]}$ 调到最大值，断开S₂ ，闭合S₁ ，调节 $\text{[math]}$ 使电流计满偏；

②；

③读出电阻箱 $\text{[math]}$ 的值，即为电流计的内 $\text{[math]}$ 。
（2）通过实验测得电流计的内阻 $\text{[math]}$ ，该同学利用此电流计设计了一个如图乙所示的简易多用电表。图中电源E(电动势1.5V，内阻不计)， $\text{[math]}$ 、 $\text{[math]}$ 是定值电阻， $\text{[math]}$ 是滑动变阻器，S₃、S₄是开关，A端和B端接两表笔。
①图乙中A端与（填“红”或“黑”）色表笔相连。

②开关S₄接1，S₃断开时，多用表为量程为 $\text{[math]}$ 的电压表；开关S₄接1，S₃闭合时，多用表为量程为 $\text{[math]}$ 的电流表，则 $\text{[math]}$ $\text{[math]}$ ； $\text{[math]}$ $\text{[math]}$ 。（ $\text{[math]}$ 的结果保留1位小数）

③开关S₃闭合，利用欧姆挡测量某待测电阻 $\text{[math]}$ ，欧姆调零后将 $\text{[math]}$ ，接在红、黑表笔间，发现电流计G数为 $\text{[math]}$ ，则 $\text{[math]}$ $\text{[math]}$ （结果保留1位小数）。
