一个电流表的满偏电流Ig=1mA．内阻为300Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（）

A . 串联一个10000Ω的电阻 B . 并联一个10000Ω的电阻 C . 串联一个9700Ω的电阻 D . 并联一个9700Ω的电阻

如图所示的电路，是用一个灵敏电流计G和一个变阻器R改装的量程更大的电表，下列判断正确的是（）

A . 改装成了电流表，R减小时量程增大 B . 改装成了电流表，R增大时量程增大 C . 改装成了电压表，R减小时量程增大 D . 改装成了电压表，R增大时量程增大

一个电流表的内阻为R_g ，满偏电流为I_g ，要把它当成电流表使用量程为（）

A . I_gR_g B . $\text{[math]}$ C . $\text{[math]}$ D . 不能当电压表使用

将两个相同的电流表，分别改装成一只安培表和一只伏特表，一个同学在做实验时误将这两个表串联起来，则（）

A . 两表指针偏角相同 B . 两表指针都不偏转 C . 伏特表指针有偏转，安培表指针几乎不偏转 D . 安培表指针有偏转，伏特表指针几乎不偏转

两只电流表A₁和A₂是由完全相同的两个电流计改装成的，A₁表的量程是5mA，A₂表的量程是10mA，把它们并联起来接人电路中．则（）

A . 它们的示数相等，指针偏转角度也相等 B . 它们的示数之比为l：2．指针偏转角度相等 C . 它们的示数相等，指针偏转角度之比为1：2 D . 它们的示数之比、指针偏转角度之比均为1：2

已知量程为3mA的电流表头G的内阻Rg=100Ω．现在，要把它改装成电流﹣电压两用电表，改装电路如图所示．图中S是双刀双掷开关，a、b、c、d、e、f为接线柱．双刀双掷开关的触刀掷向a、b时，e与a接通，f与b接通；掷向c、d时，e与c接通，f与d接通．若要求该改装表作电流表用时量程为0.6A，作电压表用时量程为3V．则两个电阻的值分别应为：R₁=Ω，R₂=Ω．

有一个电流表G，内阻50Ω，满偏电流2mA．要把它改装为量程为原来30倍的电压表，要联一个电阻阻值为．

如图所示是一量程为100 μA的电流表，内阻为100Ω，现串联一个9 900Ω的电阻将它改装成电压表．该电压表的量程是 V．用它来测量电压，表盘指针位置如图所示．该电压的大小是 V．

一个电流表的满偏电流 $\text{[math]}$ 、内阻 $\text{[math]}$ ，要把它改装成一个量程为15V的电压表，应在电流表上（）

A . 串联一个15kΩ的电阻 B . 串联一个14.5kΩ的电阻 C . 并联一个15kΩ的电阻 D . 并联一个14.5kΩ的电阻

下列说法正确的是( )

A . 由电流I=q/t可知I与q成正比 B . 电流有方向，所以电流是矢量 C . 电动势、电压和电势差名称不同，但物理意义相同，所以单位也相同 D . 电压表改装时串联电阻的目的是分去一部分电压

磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈,由于线圈的导线很细,允许通过的电流很弱,所以在使用时还要扩大量程.已知某一表头G,内阻R_g=30 Ω,满偏电流I_g=5 mA,要将它改装为量程为 0～3 A 的电流表,则要（选填“串联”或“并联”）一个 Ω的电阻(保留一位有效数字)。

如图所示，甲、乙两个电路，都是由一个表头G和一个变阻器R组成，下列说法正确的是( )

图片_x0020_100016

A . 甲是电流表原理，R减小时量程增大 B . 甲是电流表原理，R减小时量程减小 C . 乙是电压表原理，R减小时量程增大 D . 乙是电压表原理，R减小时量程减小

（1）某同学对表头G进行改装，已知其满偏电流I_g＝100μA，内阻标称值R_g＝900Ω。先利用定值电阻R₁将表头改装成1mA的电流表，然后利用定值电阻R₂再将此电流表改装成3V的电压表V₁（如图所示）。则根据条件定值电阻R₁＝Ω，R₂＝Ω。
（2）改装完毕后，用量程为3V，内阻为2500Ω的标准电压表V₂对此电压表从零开始全范围的刻度进行校准。滑动变阻器R有两种规格：

A . 滑动变阻器（0～20Ω） B . 滑动变阻器（0～2kΩ）为了实验中电压调节方便，滑动变阻器R应选用______（填“A”或“B”）。
（3）完成图乙中的校准电路图要求：滑动变阻器的触头画在开始实验时的位置上）
（4）由于表头G上的标称值R_g小于真实值，造成改装后电压表的读数会比标准电压表的读数。（填“偏大”或“偏小”）

某同学要将一量程为250μA的微安表改装为量程为1.50V的电压表。该同学测得微安表内阻为1200 $\text{[math]}$ ，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准电压表，对改装后的电表进行检测。

（1）将图（a）中的实物连线补充完整；
（2）当标准电压表的示数为1.00V时，微安表的指针位置如图（b）所示，由此可以推测出改装的电压表量程不是预期值，而是_______；（填正确答案标号）

A . 1.20V B . 1.25V C . 1.30V D . 1.35V
（3）产生上述问题的原因可能是______。（填正确答案标号）

A . 微安表内阻测量错误，实际内阻大于1200 $\text{[math]}$ B . 微安表内阻测量错误，实际内阻小于1200 $\text{[math]}$ C . R值计算错误，接入的电阻偏小 D . R值计算错误，接入的电阻偏大

某同学想将一量程为1mA的灵敏电流计G改装为多用电表，他的部分实验步骤如下：

（1）他用如图甲所示的电路测量灵敏电流计G的内阻
①请在乙图中将实物连线补充完整；

②闭合开关S₁后，将单刀双置开关S₂置于位置1，调节滑动变阻器R₁的阻值，使电流表G₀有适当示数I₀：然后保持R₁的阻值不变，将开关S₂置于位置2，调节电阻箱R₂ ，使电流表G₀示数仍为I₀。若此时电阻箱阻值R₂=200Ω，则灵敏电流计G的内阻R_g=Ω。
（2）他将该灵敏电流计G按图丙所示电路改装成量程为3mA、30mA及倍率为“×1”、“×10”的多用电表。若选择电流30mA量程时，应将选择开关S置于(选填“a”或“b”或“c”或“d")，根据题给条件可得电阻R₁=Ω，R₂=Ω。
（3）已知电路中两个电源的电动势均为3V，将选择开关置于a测量某电阻的阻值，若通过灵敏电流计G的电流为0.40mA，则所测电阻阻值为Ω。

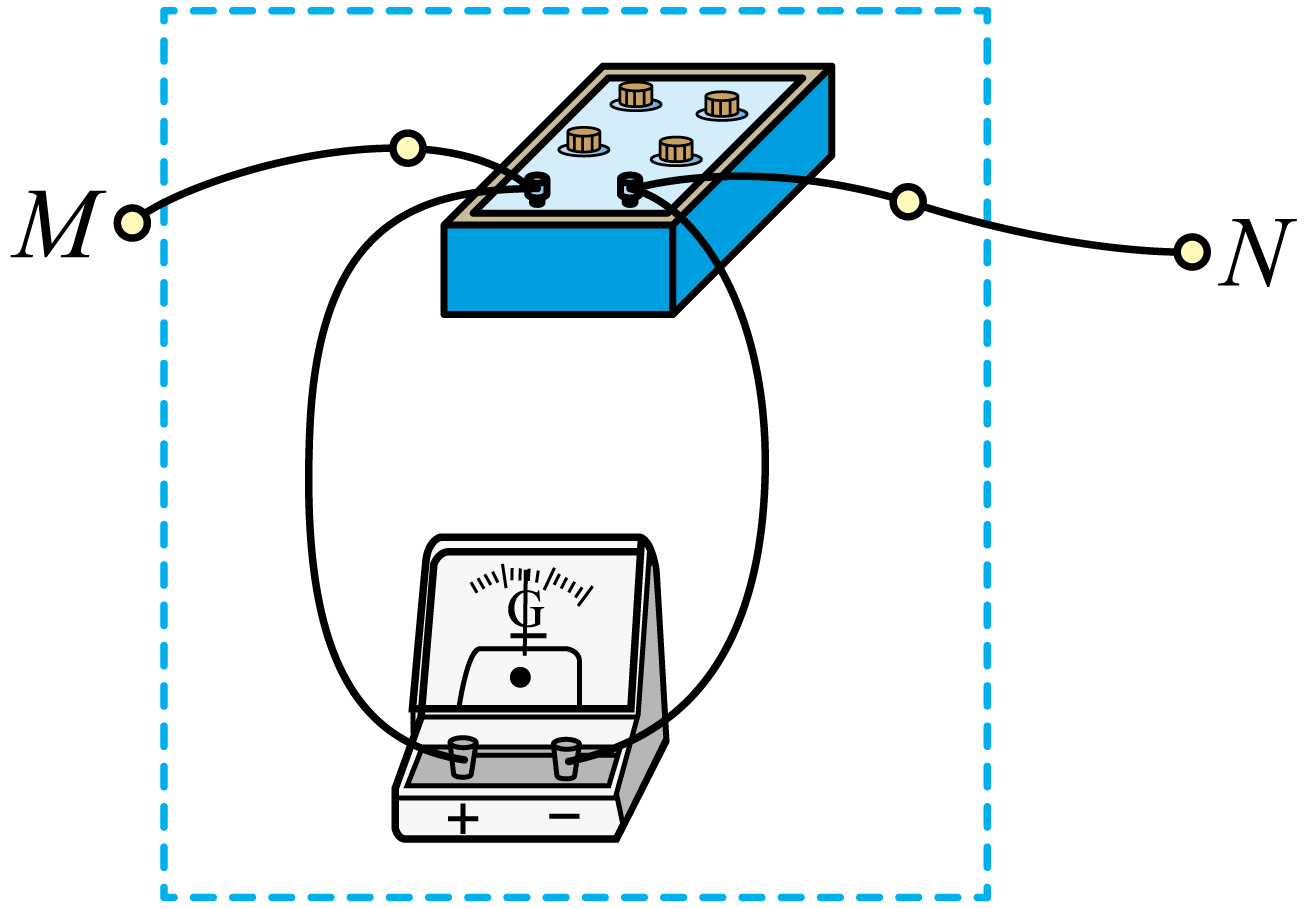

如图所示，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为I_g=200μA、内阻为R_g=500Ω。图中电阻箱的示数为10.0Ω。现将MN接入某电路，发现灵敏电流计G刚好满偏，求：

（1） M、N两端的电压；
（2）改装好的新电表的量程。

有一块小量程电流表，满偏电流为2mA，内阻为60Ω。现要将它改装成4mA和15mA的双量程电流表，某同学除了参考电路图甲外，还设计了如图乙所示电路。

（1） R₁、R₂、R₃、R₄分别是多少？
（2）实际使用中选择哪个更合理，为什么？

如图所示，虚线框内为改装好的电表，M、N为新表的接线柱。已知灵敏电流计G的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，电阻箱读数为 $\text{[math]}$ ，根据以上数据计算可知改装的电表为（）

A . 电压表，量程为 $\text{[math]}$ B . 电流表，量程为 $\text{[math]}$ C . 电压表，量程为 $\text{[math]}$ D . 电流表，量程为 $\text{[math]}$

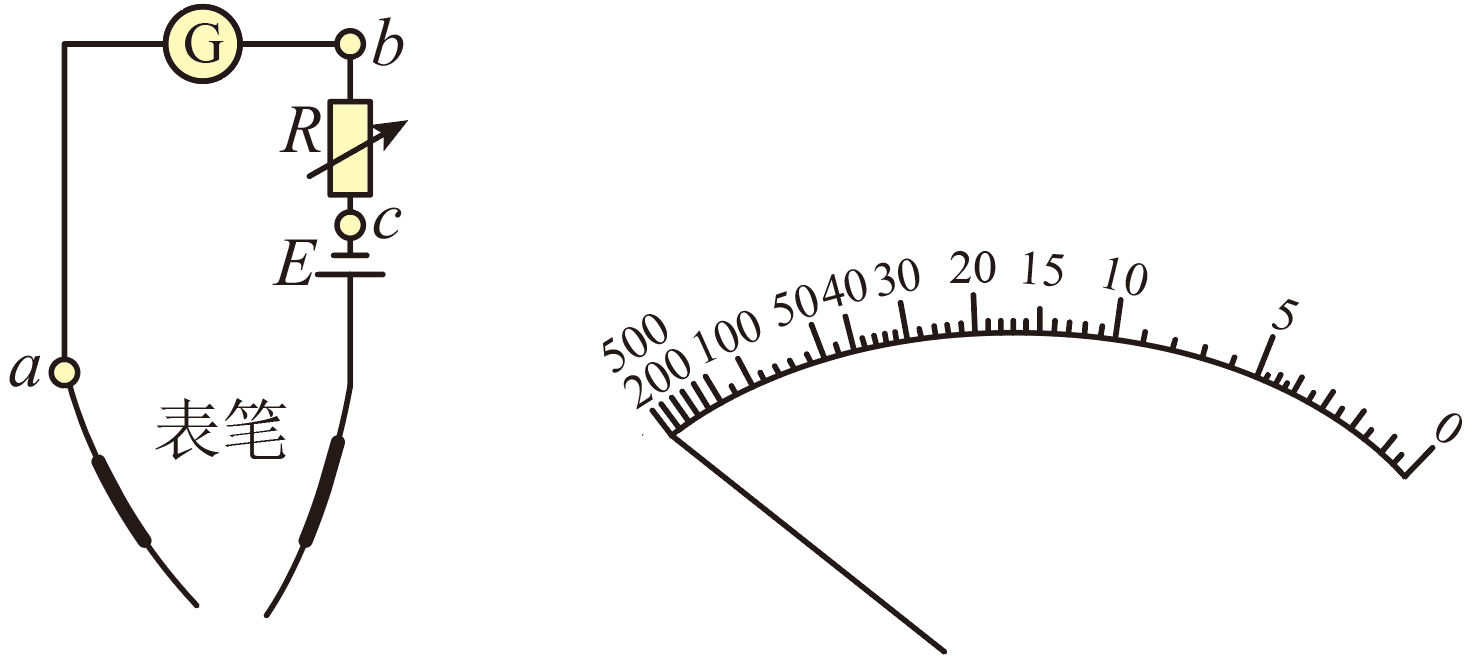

某同学用以下器材连接成如图所示的电路，并将原微安表盘改画成如图所示，成功地改装成一个简易的“R×1k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10～20kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处。所供器材如下：

A．I_g=100μA的微安表一个；

B．电动势E=1.5V，电阻可忽略不计的电池；

C．阻值调至14kΩ电阻箱R一个；

D．红、黑表笔和导线若干。

（1）原微安表的内阻Rg=Ω；
（2）当电表指针指在20刻线上时，回路中微安表示数为μA；（保留1位小数）
（3）随着使用时间变长当内置电池电动势变小，仍可进行欧姆调零，若使用该表测量某电阻阻值，则测量值真实值（填“大于”“小于”或“等于”）

（1）把电流表改装成电压表的实验中，所用电流表G的满偏电流 $\text{[math]}$ 为200 μA，内阻 $\text{[math]}$ 500Ω，现在通过串联一个24.5kΩ的电阻把它改装成一个电压表，此电压表的量程为（填写格式为“0～10V”）
（2）如图是用上述改装后的电压表测定未知电阻 $\text{[math]}$ 的电路图，测量时，电流表的读数为0.20A，而改装后的电压表的表头读数如图所示，那么 $\text{[math]}$ 的阻值等于Ω
