如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表．安培表A₁的量程大于A₂的量程，伏特表V₁的量程大于V₂的量程，把它们按图接入电路，则下列说法正确的是（）

A . 安培表A₁的读数大于安培表A₂的读数 B . 安培表A₁的偏转角小于安培表A₂的偏转角 C . 伏特表V₁的读数大于伏特表V₂的读数 D . 伏特表V₁的偏转角小于于伏特表V₂的偏转角

学生实验中使用的双量程电流表内是采用如图所示的环形分流电路．某生在一次电学实验中使用电流表时发现：接a、b两个端点时电流表的指针不发生偏转，接a、c两个端点时电流表的指针会瞬间超过满偏，而接另外一个好的同样的电流表的a、c两个端点时可以正常测量电流．则该电流表的故障一定是（）

A . 电阻R₁断路 B . 电阻R₁短路 C . 电阻R₂断路 D . 电阻R₂短路

现有两个相同灵敏电流计，它们的满偏电流为I_g=1mA，内阻R_g=200Ω，若要将它们分别改装成量程为3V的电压表V₁和量程为15V的电压表V₂ ，则（）

A . 改装成V₁电压表应串联一个3000Ω的电阻 B . 改装成V₂电压表应并联一个14800Ω的电阻 C . 将两表串联在同一电路中，电压表V₁的指针偏转角较小 D . 使用V₁电压表时，若指针指在表盘上原来0.6mA处，则被测电压的大小是1.8v

电流表的内阻是R_g=200Ω，满偏电流值是I_g=500µA，现在欲把这电流表改装成量程为3.0V的电压表，应该联一个阻值为Ω的电阻．

一个毫安表，它的内阻是100Ω，量程是2mA，要把它改装成量程为10V的电压表，毫安表上应（）

A . 并联0.002Ω的电阻 B . 串联4900Ω的电阻 C . 并联50Ω的电阻 D . 串联0.02Ω的电阻

已知满偏电流为2mA、内阻为500Ω的电流表，给它串联一个14.5kΩ的电阻后，作为电压表使用，该电压表的量程为（）

A . 10V B . 29V C . 30V D . 100V

有一只电流表它的内阻是100Ω，满偏电流为2mA．现要改装成量程10A的电流表，电压表上应并联阻值多大的电阻？如要改装成量程10V的电压表串联阻值多大的电阻？

根据所学知识填空：

（1）电流表的内阻R_g=3kΩ，满偏电流I_g=100μA，这个电流表能量度的最大电压U_g=V，要把这个电流表改装成能量度3V电压的电压表，那么应在电流表上联一个阻值R₁=的分压电阻．如果在此基础上，要使这个电压表能量度15V的电压，则应在电压表上再串联一个阻值R₂=的分压电阻．
（2）若将此小量程的电流表改装成大量成电流表应怎么办，请简要叙述过程．

回答下列问题：

（1）李时珍中学物理兴趣小组，利用一电流表G与电阻R串联制成电压表，如图所示．实验前他们首先与标准电压表比对，发现与准确值稍小一些．于是小组成员提出几种改进措施，你认为措施合理的是

A . 在R上串联一比R小得多的电阻 B . 在R上串联一比R大得多的电阻 C . 在R上并联一比R小得多的电阻 D . 在R上并联一比R大得多的电阻
（2）兴华高中物理老师将多用电表打到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接二极管A端、红表笔接另一端B时，发现指针偏向表盘右侧，则同学们可以判断此时二极管电阻示数（较大或较小），由此得出二极管（A或B）端为正极性．

四个相同的表头分别改装成两个电流表和两个电压表，电流表 $\text{[math]}$ 的量程大于 $\text{[math]}$ 的量程，电压表 $\text{[math]}$ 的量程大于 $\text{[math]}$ 的量程，把它们按如图所示接入电路，则 $\text{[math]}$ 　　 $\text{[math]}$

A . $\text{[math]}$ 的读数比 $\text{[math]}$ 的读数小 B . $\text{[math]}$ 的读数比 $\text{[math]}$ 的读数大 C . $\text{[math]}$ 指针偏转角度与 $\text{[math]}$ 的一样大 D . $\text{[math]}$ 指针偏转角度比 $\text{[math]}$ 指针偏转角度小

为了精确测量某待测电阻Rx的阻值，某实验小组先用多用电表进行粗测，后用伏安法精确测量，实验室提供的器材如下：

待测电阻：R_x

电压表：V₁（量程3V，内阻约为3KΩ）

电压表：V₂（量程15V，内阻约为15KΩ）

电流表：A（量程10mA，内阻为r_A=30Ω）

滑动变阻器：R（最大阻值10Ω，额定电流1A）

完值电阻：R₁（阻值30Ω）

定值电阻：R₂（阻值20Ω）

演电源：E（电动势为3V，内阻可忽路）

单刀单测掷开关一个，导线若干

（1）当用多用电表的酸册X10指粗测R_x的阻值时，发现指针偏转角度太大了，应使选择开关拨到（填“×100或x1”）倍率挡，重新做好调零后再测，此时多用电表指针位置如图（a）所示，其读数为Ω。
（2）在用伏安法测量R_x时，为使测量尽量精确，要求电表指针均达到半偏以上，电压表应选，定值电阻应选。（均填器材符号）
（3）图b为该实验小组设计测量电阻R_x电路图的一部分，请在虚线框内将电路图补充完整，并标出器材符号。

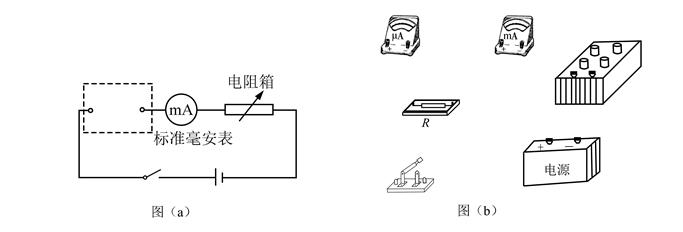

某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。
（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是       。（填正确答案标号）


A . 18 mA          B . 21 mA C . 25mA D . 28 mA
（3）产生上述问题的原因可能是。（填正确答案标号）

A . 微安表内阻测量错误，实际内阻大于1 200 Ω B . 微安表内阻测量错误，实际内阻小于1 200 Ω C . R值计算错误，接入的电阻偏小 D . R值计算错误，接入的电阻偏大
（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k=。

磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg=30Ω，满偏电流Ig=5mA，要将它改装为量程为0～3A的电流表，所做的操作是联（填“串”或者“并”）一个Ω的电阻（结果保留两位有效数字）．

图是有两个量程的电流表，当使用a、b两个端点时，量程为1A，当使用a、c两个端点时，量程为0.1A.已知表头的内阻R_g为200 $\text{[math]}$ ，满偏电流I_g为2mA，求电阻R₁、R₂的值.

图片_x0020_30530827

如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是( )

图片_x0020_131154062

A . 图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大 B . 图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小 C . 图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大 D . 图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小

某同学欲将量程为300μA的微安表头

改装成量程为0.3A的电流表。可供选择的实验器材有：

A．微安表头（量程300μA，内阻约为几百欧姆）

B．滑动变阻器R₁（0～10kΩ）

C．滑动变阻器R₂（0～50kΩ）

D．电阻箱（0～9999Ω）

E．电源E₁（电动势约为1.5V）

F．电源E₂（电动势约为9V）

G．开关、导线若干

该同学先采用如图甲的电路测量的内阻，实验步骤如下：

①按图甲连接好电路，将滑动变阻器的滑片调至图中最右端所对应的位置；

②断开S₂ ，闭合S₁ ，调节滑动变阻器的滑片位置，使满偏；

③闭合S₂ ，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使的示数为200μA，记下此时电阻箱的阻值。

回答下列问题：

（1）实验中电源应选用（填“E₁”或“E₂”），滑动变阻器应选用（填“R₁”或“R₂”）。
（2）若实验步骤③中记录的电阻箱的阻值为R，则的内阻R_g与R的关系式为R_g＝。
（3）实验测得的内阻R_g＝500Ω，为将改装成量程为0.3A的电流表，应选用阻值为Ω的电阻与（填“串联”或“并联”）。
（4）接着该同学利用改装后的电流表，按图乙电路测量未知电阻R_x的阻值。某次测量时电压表的示数为1.20V，表头的指针指在原电流刻度的250μA处，则R_x＝Ω。

有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA，要把它改装成量程0～3V的电压表，则（）

A . 要串联一个阻值为990Ω的电阻 B . 要并联一个阻值为990Ω的电阻 C . 要串联一个阻值为0.10Ω的电阻 D . 要并联一个阻值为0.10Ω的电阻

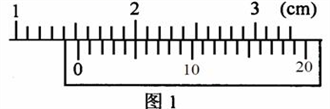

（1）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图1所示的读数是mm．如图2，用螺旋测微器测量一根金属丝的直径，如图所示的读数是mm．
（2）有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA．要把它改装为量程0~3V的电压表，要 (填串联或并联）一个阻值为 Ω的电阻．

在如图所示的电路中，灵敏电流计G的内阻为 $\text{[math]}$ ，满偏电流为 $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ 。下列说法正确的是（）

图片_x0020_100009

A . 当S₁和S₂均断开时，改装成的表是电流表 B . 当S₁和S₂均断开时，改装成的是量程为1V的电压表 C . S₁和S₂均闭合时，改装成的表是电压表 D . S₁和S₂均闭合时，改装成的是量程为1A的电流表

有一电流表G，内阻R_g=10Ω，满偏电流I_g=3mA。

（1）要把它改装成量程为0~3V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？
（2）要把它改装成量程为0~0.6A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？
