电流表A₁和A₂由完全相同的小量程电流表改装而成，A₁的量程为2A，A₂的量程为6A，把A₁和A₂并联起来接入电路，在这种情况下（）

A . 两只电流表的读数相等 B . A₁的读数是A₂读数的三分之一 C . 两只电流表的读数不等，指针偏转角度也不等 D . A₁、A₂的指针偏转角度与它们的内阻成反比

在一个微安表G上并联一个电阻R，就改装成一块安培表，今将该表与标准安培表串联后去测电流，发现该表的示数总比标准表的示数略小，修正的方法为（）

A . 在R上并联一个小电阻 B . 在R上并联一个大电阻 C . 在R上串联一个小电阻 D . 在R上串联一个大电阻

有一只灯泡的灯丝断了，通过转动灯泡把灯丝接通，再接入电源后，所发生的现象及其原因是（）

A . 灯丝电阻变大，通过它的电流变大，根据P=I²R，电灯变亮 B . 灯丝电阻变小，通过它的电流变小，根据P=I²R，电灯变暗 C . 灯丝电阻变大，它两端的电压不变，根据P= $\text{[math]}$ ，电灯变暗 D . 灯丝电阻变小，它两端的电压不变，根据P= $\text{[math]}$ ，电灯变亮

将一个满偏电流为I_g ，内阻为r_g的电流表改装成一个量程为nI_g的安培表，需要联一个阻值为R₀=的电阻．

表头G改装成电流表A，是把电阻R与表头G并连，其改装原理是并联分流．若电阻R的阻值是表头G内阻的 $\text{[math]}$ 倍，则（）

A . 电流表A的量程是表头G满偏电流的n倍 B . 电流表A的量程是表头G满偏电流的（n+1）倍 C . 电流表A的内阻是表头G内阻的 $\text{[math]}$ 倍 D . 电流表A的内阻是表头G内阻的 $\text{[math]}$ 倍

如图是双量程电流表的原理图，它有两个量程分别为0.1A和1A，则使用图的a、b两端时量程应为，使用图的a、c两端时量程为，已知表头内阻为200Ω，满偏电流为2mA，则R₁=，R₂=．（数字大些，要有耐心！）

如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R₁的阻值等于电流表内阻的 $\text{[math]}$ ；R₂的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（　　）

A . 将接线柱1、2接入电路时，每一小格表示0.04A B . 将接线柱1、2接入电路时，每一小格表示0.06A C . 将接线柱1、3接入电路时，每一小格表示0.02A D . 将接线柱1、3接入电路时，每一小格表示0.01A

某同学将一个内阻Rg=30Ω，满偏电流Ig=1mA 的电流表改装成量程为0〜3V的电压表，需要（填“串联”或“并联“）一个阻值为Ω的电阻．现利用该电压表测量电压，指针如图所示，则其示数为V．

如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是(　　)

A . 甲表是电流表，R增大时量程减小 B . 甲表是电流表，R增大时量程增大 C . 乙表是电压表，R增大时量程减小 D . 乙表是电压表，R增大时量程增大

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A₁、A₂ ，若把A₁、A₂分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是（）

A . 图甲中的A₁、A₂的示数不同 B . 图甲中的A₁、A₂的指针偏角相同 C . 图乙中的A₁、A₂的示数和偏角都不同 D . 图乙中的A₁、A₂的指针示数相同

一个量程为 $\text{[math]}$ 的电流表，内阻为1000Ω，再给它串联一个 99000Ω的电阻，将它改装成电压表，改装后电压表的量程为 V。

某电流表的满偏电流I_G=1mA，内阻为1kΩ，要把它改装成一个量程为0.6A的安培表，应在该电流表上（）

A . 串联一个599 kΩ的电阻 B . 并联一个599 kΩ的电阻 C . 串联一个 $\text{[math]}$ kΩ的电阻 D . 关联一个 $\text{[math]}$ kΩ的电阻

一个电流表的满偏电流I_g = 1 mA，内阻为200 Ω。要把它改装成一个量程为10 V的电压表，下列说法中正确的是（）

A . 应在电流表旁串联一个9800 Ω的电阻 B . 应在电流表上并联一个10000 Ω的电阻 C . 改装之后的电压表内阻为9800 Ω D . 改装之后的电压表内阻小于200 Ω

有一个电流表G，内阻R_g＝30Ω，满偏电流I_g＝1mA。要把它改装为量程0~0.6A的电流表，则（）

A . 需要串联略大于0.05Ω的电阻 B . 需要并联略小于0.05Ω的电阻 C . 改装之后的电流表内阻为30.05Ω D . 改装之后的电流表内阻为30Ω

某实验小组想组装一个双量程(3V、15V)的电压表，提供的器材如下：

A．电流表G：满偏电流为1mA，内阻未知；

B．电池E：电动势为3V，内阻未知；

C．滑动变阻器R₁：最大阻值约为6kΩ，额定电流为1A；

D．滑动变阻器R₂最大阻值约为2kΩ，额定电流为3A；

E．电阻箱R₀：0～9999.9Ω；

F．定值电阻R₃：额定电流为0.1A；

G．开关两个，导线若干．

（1）用图甲所示电路测量电流表的内阻r_g ，则滑动变阻器R应选用(选填“C”或“D”)．
（2）将开关S₁、S₂都断开，连接好实物图，滑动变阻器接入电路的电阻达到最大后，接通开关S₁ ，调节滑动变阻器使电流表G的示数为0.9mA；再闭合开关S₂ ，调节电阻箱R₀的阻值为300Ω时，电流表的示数为0.6mA，则电流表G的内阻为Ω．
（3）双量程电压表的电路原理图如图乙所示，则电路中电阻箱R₀应取值为Ω；定值电阻R₃的阻值为kΩ．

某同学准备用500μA的电流表改装成一块量程为2.0V的电压表。他为了能够更精确地测量电流表的内电阻，设计了如图1所示的实验电路，图中各元件及仪表的参数如下

A．电流表G₁（量程1.0mA，内电阻约100Ω）

B．电流表G₂（量程500μA，内电阻约200Ω）

C．电池组E（电动势为3.0V，内电阻未知）

D．滑线变阻器R（0﹣25Ω）

E．四旋钮电阻箱R₁（总阻值9999Ω）

F．保护电阻R₂（阻值约100Ω）

G．开关S₁ ，单刀双掷开关S₂

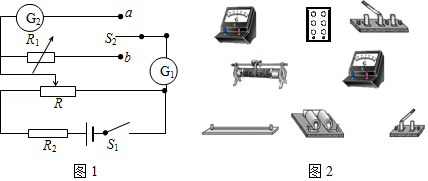

（1）实验中该同学先合上开关S_l ，再将开关S₂与a相连，调节滑线变阻器R，当电流表G₂有某一合理的示数时，记下电流表G₁的示数I；然后将开关S₂与b相连，保持不变，调节，使电流表G_l的示数仍为I时，读取电阻箱读数r。
（2）由上述测量过程可知，电流表G₂内电阻的测量值r_g＝。
（3）若该同学通过测量得到电流表G₂的内电阻值为190Ω，他必须将一个kΩ的电阻与电流表G₂串联，才能改装为一块量程为2.0V的电压表。
（4）在图2中的实物图中连线。

某同学用量程为1mA、内阻为120Ω的表头按图（a）所示电路改装成量程分别为1V和1A的多用电表．图中R₁和R₂为定值电阻，S为开关．回答下列问题：

图片_x0020_100013

（1）根据图（a）所示的电路，在图（b）所示的实物图上连线．
（2）开关S闭合时，多用电表用于测量（填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量（填“电流”、“电压”或“电阻”）．
（3）表笔A应为色（填“红”或“黑”）．
（4）定值电阻的阻值R₁=Ω，R₂=Ω．（结果取3位有效数字）

一位同学想将一个量程 $\text{[math]}$ 左右（有清晰刻度但没有示数）、内电阻在 $\text{[math]}$ 之间的电流表 $\text{[math]}$ 改装成一个双量程电压表，两个量程分别是 $\text{[math]}$ 和 $\text{[math]}$ ，可以使用的实验器材如下：

A．电源（电动势约 $\text{[math]}$ ，内电阻小于 $\text{[math]}$ ）

B．标准电流表 $\text{[math]}$ （量程为 $\text{[math]}$ ，内电阻约为 $\text{[math]}$ ）

C．电阻箱（阻值范围 $\text{[math]}$ ）

D．电阻箱（阻值范围 $\text{[math]}$ ）

E.滑动变阻器（阻值为 $\text{[math]}$ ）

F.滑动变阻器（阻值为 $\text{[math]}$ ）

G.电键 $\text{[math]}$ 和导线若干

为了正确改装，用如图甲的电路来测量出电流表 $\text{[math]}$ 的量程和内电阻，该同学的实验操作过程为：

⑴将选好的实验仪器按图甲所示电路连接，那么，电阻箱 $\text{[math]}$ 应选，滑动变阻器 $\text{[math]}$ 应选（用仪器前的字母序号表示）；

⑵将滑片 $\text{[math]}$ 移至滑动变阻器 $\text{[math]}$ 的左端，将电阻箱 $\text{[math]}$ 阻值调至最大，闭合电键 $\text{[math]}$ ；接着交替移动滑片 $\text{[math]}$ 和调节电阻箱 $\text{[math]}$ 直至电流表 $\text{[math]}$ 满偏且标准电流表 $\text{[math]}$ 有一个合适的读数，记录此时标准电流表 $\text{[math]}$ 的示数 $\text{[math]}$ 和电阻箱的阻值 $\text{[math]}$ ；

⑶向右移动滑片 $\text{[math]}$ 至 $\text{[math]}$ 的另一位置，再次调节 $\text{[math]}$ 直至电流表 $\text{[math]}$ 满偏，记录此时标准电流表 $\text{[math]}$ 的示数 $\text{[math]}$ 和电阻箱的阻值 $\text{[math]}$ ；

⑷重复步骤（3）5次以上；

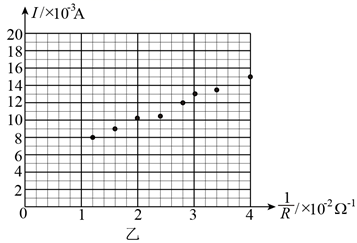

⑸该同学将实验中记录的各组标准电流表 $\text{[math]}$ 的示数 $\text{[math]}$ 和电阻箱的阻值 $\text{[math]}$ 的数据在 $\text{[math]}$ 图中正确地描好点（如图乙），请你在答题卡上的图乙完成 $\text{[math]}$ 图线。

⑹根据图线可以求得电流表 $\text{[math]}$ 的量程为 $\text{[math]}$ ，内电阻为 $\text{[math]}$ 。

⑺将电流表 $\text{[math]}$ 和定值电阻 $\text{[math]}$ 、 $\text{[math]}$ 连接成图丙的电路即达改装目的，其中 $\text{[math]}$ $\text{[math]}$ ， $\text{[math]}$ $\text{[math]}$ 。

在“金属丝电阻率的测量”实验中：

（1）接入电路的金属丝的一端与刻度尺上8.20cm对齐，另一端与刻度尺上18.20cm对齐，则接入电路的金属丝长度l为cm。用螺旋测微器测量金属丝的直径d，如图所示，示数为mm。
（2）已知电阻丝的电阻较小，所以测量其电阻时选用电流表的（填“内接法”或“外接法”），这种接法测量的电阻阻值（填“偏大”或“偏小”）。若实验要求多测几组数据，且电压从0开始调节，则我们应选用滑动变阻器的接法为（填“分压式”或“限流式”）。
（3）若实验中电压表示数为U，电流表示数为I，则结合上面的描述可得金属丝的电阻率 $\text{[math]}$ 。（用U、I、d、l等物理量表示）

有一灵敏电流计，其表头内阻R_g=1000Ω，满偏电流I_g=100μA，以下说法正确的是（）

A . 改成量程为1.5V的电压表，应串联一个15kΩ的电阻 B . 改成量程为1.0A的电流表，应并联一个1Ω的电阻 C . 改成量程为1.5V的电压表，测量某电压时若读数为1.5V，此时加在表头的电压为1V D . 改成量程为1.0A的电流表，用它测量时若读数为0.4A，此时流过表头的电流为40μA
