如图是一火警报警电路的示意图。其中R₃为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是(　　)

采用伏安法测量电源电动势E和内阻r时，由于电表因素带来了实验的系统误差．某研究性学习小组对此实验进行改进，设计出如图所示的测量电源电动势E和内电阻r的电路，E′是辅助电源，A、B两点间有一灵敏电流计G ．

请你补充实验步骤：

a闭合开关S₁、S₂ ， 调节R和R′使得灵敏电流计G的示数为零，这时，A、B两点的电势φ_A、φ_B的关系是φ_Aφ_B（选填“大于”、“小于”或“等于”），读出电流表和电压表的示数I₁和U₁ ， 其中I₁（选填“大于”、“小于”或“等于”）通过电源E的电流．

b改变滑动变阻器R、R′的阻值，重新使得，读出．

c由上述步骤中测出的物理量，可以得出电动势E表达式为、内电阻r的表达式为．

d该实验中E_测 E_真（选填“大于”、“小于”或“等于”），r_测 r_真（选填“大于”、“小于”或“等于”）

测定电源的电动势和内电阻的实验电路和U﹣I图像如下，回答下列问题：

①如图1所示在闭合开关之前为防止电表过载而滑动变阻器的滑动头P应放在处

②现备有以下器材：

A．干电池1个

B．滑动变阻器（0～50Ω）

C．滑动变阻器（0～1750Ω）D．电压表（0～3V）

E．电压表（0～15V）      F．电流表（0～0.6A）    G．电流表（0～3A）

其中滑动变阻器应选用，电流表应选，电压表应选．（填字母代号）

③如图2是根据实验数据画出的U﹣I图像．由此可知这个干电池的电动势E=V，内电阻r=Ω．（保留两位有效数字）

某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表（内阻约为3kΩ）、电流表（内阻约为1Ω）、定值电阻等．

两只电压表V₁和V₂是由完全相同的两个电流计改装成的，V₁表的量程是5V，V₂表的量程是15V，把它们串联起来接入电路中．则（   ）

如图所示是四只电阻的I﹣U图象，这四只电阻的阻值大小关系正确的是（   ）

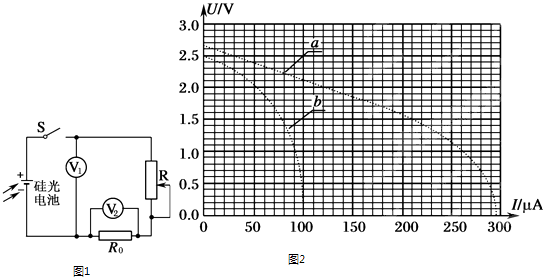

硅光电池是一种可将光能转换为电能的器件，某同学用图1所示电路探究硅光电池的路端电压U与总电流I的关系，图中R₀为已知定值电阻，电压表视为理想电压表．

（多选）一学生去实验室取定值电阻两只，R₁=10 Ω，R₂=30 Ω，电压表一个，练习使用电压表测电压。电路连接如图，电源输出电压U=12.0 V不变。该学生先用电压表与R₁并联，电压表示数为U₁ ， 再用电压表与R₂并联，电压表示数为U₂ ， 则下列说法正确的是(　　)

把一个内阻Rg=100 Ω、满偏电流Ig=1 mA的表头改装成一个量程为50 V的电压表，需（串联或并联）阻值为Ω的电阻。改装成量程为5 A的电流表，需（串联或并联）阻值为Ω的电阻。

为了测量某电池的电动势 E（约为3V）和内阻 r（约为3Ω），可供选择的器材如下：

A．电流表G₁（2mA  100Ω）      B．电流表G₂（1mA  内阻未知）

C．电阻箱R₁（0~999.9Ω）       D．电阻箱R₂（0~9999Ω）

E．滑动变阻器R₃（0~10Ω  1A）  F．滑动变阻器R₄（0~1000Ω  10mA）

G．定值电阻R₀（800Ω  0.1A）   H．待测电池        I．导线、电键若干

①采用如图（甲）所示的电路，测定电流表G₂的内阻，得到电流表G₁的示数I₁、电流表G₂的示数I₂如下表所示：

根据测量数据，请在图（乙）坐标中描点作出I₁—I₂图线．由图得到电流表G₂的内阻等于Ω．

②在现有器材的条件下，测量该电池电动势和内阻，采用如图（丙）所示的电路．在给定的器材中，图中滑动变阻器①应该选用，电阻箱②应该选用（均填写代号，如A,B等）．



如图所示，会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图:罩内装有发光二极管LED、光电三极管和不透明的挡板。平时光电三极管接收不到LED发出的光,呈现高阻状态。发生火灾时，下列说法正确的是(   )

如图所示，理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干，设电动机的线圈电阻为 ，它与电热丝的电阻 串联，接到直流电源上，电路中电流为 ，电动机压为 ，消耗的电功率为 ，电热丝两端电压为 ，消耗的电功率为 ，则下列式子不正确的是（   ）

如图所示，为电动机提升重物的装置，电动机线圈电阻为r=1Ω，电动机两端电压为5V，电路中的电流为1A，物体A重20N，不计摩擦力，求：

如图所示的电路中，输入电压U恒为16V，灯泡L标有“6V，6W”字样，电动机线圈的电阻R_M=1Ω，若灯泡恰能正常发光，则下列说法中正确的是（    ）

如图所示的电路,将两个相同的小量程的灵敏电流计分别改装成A₁(0-3A)和A₂(0-0.6A)的电流表,把两个改装后的电流表并联接入电路中测量电流强度,则下列说法正确的是(   )

用多用电表测电阻，调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度很大，正确的判断和做法是（   ）

在纯电阻电路中，当用一个固定的电源(设E、r是定值)向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示。下列判断中正确的是（     ）

如图所示的电路，将两个相同的电流表分别改装成A₁（0~3A）和A₂（0~0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是  （   ）

如图所示，间距为的足够长的水平光滑导轨处于竖直向下、磁感应强度大小为的匀强磁场中，导轨左端接有阻值为的电阻，一质量为、电阻也为的导体棒垂直导轨放置，导体棒与导轨接触良好，其余电阻不计。给导体棒一个水平向右的初速度，导体棒向右做减速运动，当导体棒到电阻的距离为时（记），通过导体棒的电流为 ， 此后匀强磁场随时间按照某种规律变化，使得导体棒做匀速直线运动，则磁感应强度大小随时间变化的关系为（   ）

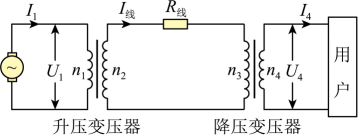

如图所示，是某小型水电站发电机产生的交变电流经变压器向远处输电的示意图。此时，仪表盘显示发电机的输出功率P＝100kW，已知发电机的输出电压 ， 输电线总电阻 ， 用户端电压。若输电线上损失的功率 ， 设两个变压器均为理想变压器。则升、降压变压器的匝数比分别为多少？
