产生感应电流的条件知识点题库

奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（　　）

A . 通电导体周围一定存在磁场 B . 导体在磁场中运动一定产生感应电流 C . 电磁波在真空中无法传播 D . 通电导体受到磁场的作用力与磁场方向无关

某同学探究“什么情况下磁可以生电”的实验装置如图。ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。当把ab迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是（）

A . 感应电流太小，无法使指针明显偏转 B . 铜丝太细，换用铜棒便能使指针明显偏转 C . 应把ab改为向左运动 D . 应把ab改为上下运动

关于产生感应电流的条件，下列说法中正确的是（）

A . 任何导体在磁场中运动，都能产生感应电流 B . 当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流 C . 当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流 D . 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流

关于电磁现象，下列说法中正确的是（　　）

A . 闭合电路的部分导体沿磁感线运动时会产生感应电流 B . 通电线圈在磁场中受力转动的过程中，电能转化为机械能 C . 指南针能指南是由于地磁场对指南针有力的作用 D . 在磁场中某点放置小磁针，可以判断该位置的磁场方向

如图是分析发电机工作原理的剖面图，小圆圈“○”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分，当它在如图所示磁场中1、2、3、4位置按箭头方向运动时，会产生感应电流的是（　　）

A . 1和2 B . 1、2和3 C . 1、3和4 D . 2、3和4

下列说法中正确的是（）

A . 导体中有电流一定会产生磁场 B . 只要导体在磁场中运动，该导体中就会产生感应电流 C . 通电导体产生的磁场的方向与通过该导体的电流方向有关 D . 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向

在“探究什么情况下磁生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。

（1）小芳猜想可能与导体切割磁感线运动速度有关，速度越大，能越大，转化成的电能就越多。
（2）小芳为了验证自己的猜想，利用如图13所示装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做（选填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：。
实验序号
1
2
3
4
5
6
速度/（m/s）
1
2
3
4
5
6
电流/mA
2.0
4.0
5.9
8.1
10.2
11.8
（3）此实验运用的研究方法主要是。

在探究产生感应电流的条件时，小东采用了如图所示的实验装置。他向左移动金属棒AB，发现电流表的指针向右偏转。向右移动金属棒AB，发现电流表的指针向左偏转。则下列说法正确的是（）

A . 由上面所述的实验现象可得出回路中的电流方向跟导体AB切割磁感线运动方向有关 B . 若要探究感应电流方向跟磁场方向是否有关，应保持导体AB切割磁感线运动方向不变，将该U形磁体磁极上下调换 C . 若将装置中的U形磁体换用磁性更强的U形磁体，可以探究感应电流大小跟磁性强弱是否有关 D . 如果保持直导线AB不动，向左或向右移动U形磁体，回路中不会产生感应电流

如图所示，蹄形磁铁位于水平木板上，现要使电流表的指针偏转，下列做法可行的是（）

A . 蹄形磁铁不动，导体棒ab竖直向上运动 B . 蹄形磁铁不动，导体棒ab竖直向下运动 C . 蹄形磁铁不动，导体棒ab水平向左运动 D . 蹄形磁铁N、S极互换，导体棒ab竖直向上运动

为了探究导体在磁场中怎样运动，才能产生感应电流，采用了图中所示的实验装置：

（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针偏转。（填”会“或”不会“）
（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针偏转。（填”会“或”不会“）
（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是电路的一部分，且一定要做的运动。

（1）如图甲是探究"冰熔化时温度的变化规律”的实验装置。

①由图乙中温度随时间变化的图象可知，冰熔化时的特点是持续吸热、；第6min时，试管内的物质为(填“固”、“固液共存” 或“液”)态；AB段与CD段倾斜程度不同的原因是。

②待冰完全熔化后,对烧杯中的水继续加热,试管中的水最终(填“会”或“不会”)沸腾。
（2）小明利用图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。

①磁铁不动，闭合开关，导体棒沿（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。

②导体棒不动，闭合开关，磁铁上下运动，电流表指针（选填“会”或“不会”）发生偏转。

③断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：闭合电路得一部分导体在磁场中做运动时，电路中就产生感应电流。

④小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是：

如图所示为电磁感应现象原理图，将检流计、螺线管用导线连接成闭合回路，螺线管正上方有一条形磁铁，条形磁铁由静止释放到落入螺线管内的过程中可以观察到现象是，此过程中，条形磁铁的机械能是否守恒？作出判断并解释原因。

小明想探究“什么情况下磁能生电”，他组装了如图所示的电路；

（1）闭合开关，保持导线ab在磁场中静止，观察到电流计的指针没有偏转。他认为可能是由于磁铁磁性不够强，没有电流产生，于是更换了磁性更强的磁铁进行探究，在更换磁铁的同时，发现电流计的指针动了一下后又静止了。你认为电流计指针“动了一下”的原因是；
（2）当导线ab水平向右运动时，电流计指针反向偏转，为使电流计指针正向偏转，可以如何操作？请说出两种方法：；；
（3）上述现象物理学中称之为“电磁感应”它是由英国物理学家发现的。

探究磁生电的条件：

实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路。

（1）实验中，用提供磁场，用显示电路中有无电流。
（2）下列操作，电路中能产生电流的是（选填所有符合要求的选项序号）
①蹄形磁体和导体AB都静止

②蹄形磁体静止，导体AB左右运动

③导体AB静止，蹄形磁体左右运动

小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。

次数	开关	磁场方向	导体ab的运动方向	电流计指针的偏转方向
1	断开	上N下S	向右运动	不偏转
2	闭合	上N下S	向右运动	向左偏转
3	闭合	上N下S	向左运动	向右偏转
4	闭合	上N下S	向上运动	不偏转
5	闭合	上S下N	向下运动	不偏转
6	闭合	上S下N	向右运动	向右偏转
7	闭合	上S下N	向左运动	向左偏转

图片_x0020_100032

（1）分析得出：电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向相同时，感应电流的方向与有关。
（3）若保持导体ab不动，要产生感应电流，正确的操作是。
（4）下列电器中，应用电磁感应原理制成的是________。

A . 电铃 B . 电风扇 C . 动圈式话筒 D . 动圈式扬声器
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体ab以（填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流计指针偏转幅度大小。

②如果电流计指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度（填“有关”或“无关”）。

通电直导线在磁场中受到力的作用，力的方向与磁场方向、电流方向都垂直，磁场力的方向可以用左手定则来判断：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；将左手放入磁场让磁感线从手心垂直穿过，并使四指指向电流的方向，这时大拇指所指的方向就是通电导线所受磁场力的方向，如图甲所示。如图乙某区域内存在竖直向下的磁场，一个带负电的粒子某时刻的运动方向水平向右，则此时该粒子所受磁场力方向为（）

A . 水平向右 B . 水平向左 C . 垂直于纸面向里 D . 垂直于纸面向外

晓彤用如图所示的装置探究“导体在磁场中产生电流的条件”实验中，完成的部分实验报告内容如下，请你将实验报告中的空缺部分填写完整。

（1）实验过程：
①让导体ab沿上下方向运动的过程中，灵敏电流表的指针（填写“发生”或“不发生”）偏转。

②让导体ab沿左右方向运动的过程中，灵敏电流表的指针（填写“发生”或“不发生”）偏转。

③让导体ab沿垂直纸面方向里外运动的过程中，灵敏电流表的指针（填写“发生”或“不发生”）偏转。
（2）实验结论：闭合电路的一部分导体在中做运动时，导体中就会产生电流。

探究产生感应电流条件的实验步骤如图中的甲、乙、丙所示：

（1）以下磁体两极间磁感线的画法中，正确的是______。

A . B . C . D .
（2）实验中，通过观察来判断电路中是否有感应电流。
（3）比较图中的两图可知，产生感应电流的一个条件是电路要闭合；闭合开关，当蹄形磁体或导体做下列的运动，可以产生感应电流的是（填写选项中的字母）。
A．导体不动，蹄形磁体做左右运动

B．蹄形磁体不动，导体在蹄形磁体中上下运动

C．蹄形磁体不动，导体在蹄形磁体中左右运动

D．蹄形磁体不动，导体在蹄形磁体中斜向上或斜向下运动

用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向右运动；把电源正负极对调后接入电路，发现导体ab向左运动。这个实验事实说明通电导线在磁场中受力（）

A . 方向与电流方向有关 B . 方向与磁感线方向有关 C . 大小与电流大小有关 D . 大小与磁场强弱有关

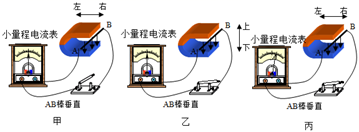

在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察来判断电路中是否产生感应电流，如图的三次实验中，（选填“甲”“乙”或“丙”）图中有感应电流产生。（选填“电动机”或“发电机”）应用了这一原理。

实验序号	1	2	3	4	5	6
速度/（m/s）	1	2	3	4	5	6
电流/mA	2.0	4.0	5.9	8.1	10.2	11.8
