电磁铁的构造和原理知识点题库

小文用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，在“研究电磁铁”的实验过程中，当S闭合后，下列说法错误的是（）

A . 要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动 B . 电磁铁能吸引的大头针越多，表明它的磁性越强 C . B线圈的匝数多，说明通过B线圈的电流大 D . 图中B的磁性更强

如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是（）

A . 变阻器的滑片向右移动 B . 变阻器的滑片向左移动 C . 开关由1拨到2 D . 把电源的正负极对调

如图所示，当开关S闭合后，滑动变阻器滑片向右移动，电磁铁磁性将（选填“增强”或“减弱”），在图中标出电磁铁的N.S极．

天花板下利用弹簧挂着一磁体，磁体N极向下，磁体下方有一电磁铁，电路如图所示．请在电路中补画滑动变阻器，使开关闭合后滑片向左滑弹簧长度伸长，若A点有一枚小磁针，请画出通电后小磁针静止时的状况（N极涂黑）．

下列说法中正确的是（　　）

A . 电磁铁是利用电流的磁效应制成的 B . 发电机是利用通电线圈在磁场中转动的原理制成的 C . 电动机是利用电磁感应现象制成的 D . 奥斯特实验说明利用磁场可以产生电流

电与磁的知识有广泛的应用，下列说法中正确的是（　　）

A . 电磁铁是利用电流的磁效应制成的 B . 电动机是利用通电线圈在磁场中受力转动的原理制成的 C . 发电机是利用电磁感应现象制成的 D . 奥斯特实验说明利用磁场可以产生电流

如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（　　）

A . 电流表示数变大，弹簧长度变长 B . 电流表示数变大，弹簧长度变短 C . 电流表示数变小，弹簧长度变短 D . 电流表示数变小，弹簧长度变长

使用电磁铁的优点是（　　）

A . 它可永保磁性 B . 它不需消耗电能 C . 它的磁极磁性可确定 D . 它磁性有无、强弱、磁极可以控制

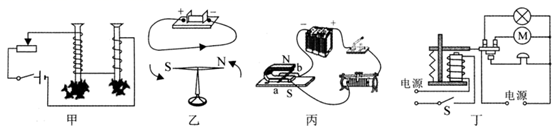

如图所示的四幅图中能说明发电机工作原理的是（）

A .

B .

C .

D .

电磁铁的优点在于：磁性的有无可以由来控制，磁性的强弱可以由来控制，其极性可以由来控制．

电磁铁是一个带有的螺线管，时有磁性，时无磁性．

阅读短文，回答问题．

电动平衡车

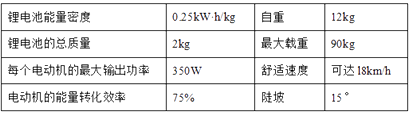

电动平衡车，又称体感车是一种时尚代步工具，它利用车体内部的陀螺仪和加速度传感器，来检测车体姿态的变化，并利用伺服控制系统，精确地驱动左右两个电动机进行相应的调整，以保持系统的平衡．电动平衡车采用站立式驾驶方式，通过身体重心和操控杆控制车体运行，采用锂电池组作为动力来源驱动左右两个电动机行驶．下表为某品牌电动平衡车部分技术参数．

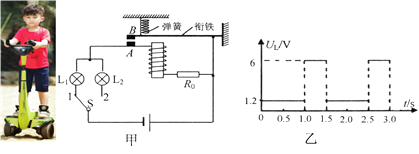

（1）如图甲所示，科技兴趣小组为平衡车设计的转向指示灯电路．电路中电源电压恒为6V，指示灯L₁、L₂的规格均为“6V 6W”，R₀为定值电阻，电磁铁线圈及衔铁的阻值忽略不计，不考虑指示灯电阻随温度的变化，当单刀双掷开关S与“1”接通后，左转指示灯L₁会亮暗交替闪烁．在上述过程中，左转指示灯L₁两端实际电压U_L随时间，变化规律如图乙所示．

①当单刀双掷开关S与“2”接通时，电磁铁中有电流通过，右转指示灯L₂发光（选填“较亮”或“较暗”）．接着，衔铁被吸下，触点A与B接通，电磁铁和电阻R₀被短路，右转指示灯L₂发光（选填“较亮”或“较暗”）．此时，由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，右转指示灯L₂会亮暗交替闪烁.
②单刀双掷开关S与“1”接通，触点A与B分离时，电磁铁上端是极，定值电阻R₀的阻值为Ω．
③在单刀双掷开关S与“l”接通情况下，左转指示灯L₁亮暗交替闪烁工作10min，则整个电路消耗的电能为J．
（2）若小明体重是88kg，他驾驶电动平衡车在水平路面上以18km/h的速度匀速行驶时，受到的阻力是人与车总重的0.1倍，当耗能为锂电池总储存能量的50%时，则每个电动机的平均输出功率为W，平衡车行驶的路程是km．（锂电池的总储存能量=锂电池的能量密度×锂电池的总质量）
