电功率的计算 知识点题库

如图所示电路，电源电压为6V保持不变，R₁=12Ω，滑动变阻器R₂的最大阻值为20Ω．当开关S闭合，S₁、S₂断开时，调节滑动变阻器的滑片至中点，恰好使灯泡正常发光，此时电流表示数为0.3A．灯泡电阻按不变计算．求：

在如图所示的电路中，电源电压为8V，滑动变阻器R₂的最大阻值为60Ω，电流表的量程为0~0.6A，电压表的量程为0~15V。求（注：求解时画出相应的等效电路图）：
（1）只闭合开关S₁时，电流表示数为0.2A。则R₁为多少？
（2）只闭合开关S₂时，电压表示数为3.8V，此时小灯泡L正常发光。则小灯泡L的额定功率P_L额为多少？
（3）开关S₁、S₂、S₃都闭合时，为保证各电路元件安全使用，则滑动变阻器R₂的可调范围和电流表相应的变化范围分别是多少？

如图所示电路中，灯泡L标有“12V 3W”宇样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答：

如图，是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW•h计算，他家本月应缴纳电费元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为W。

如图所示电路中，电源电压不变，R₁为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（   ）

如图所示，电源电压6V保持不变，定值电阻R₁标有“10Ω0.5A”字样：滑动变阻器R₂标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（   ）

要使质量为50kg的水，温度升高4℃（若不计能量损失），“220V 2000W”的电热水器正常工作时，需要消耗电能J，需要工作min，这些电能可使规格为3000revs/（kW•h）的电能表转转。（c_水=4.2×10³J/（kg•℃），ρ_水=1.0×10³kg/m³）

在“测量小灯泡正常发光时的电阻”的实验中，小刚同学用一个电压表、一个电流表、一个开关、一个滑动变阻器、电压为4.5V的电源和额定电压为3.8V的小灯泡，设计了如图甲所示的电路。

额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（   ）

在家庭电路中热水器单独工作5min，如图所示的电能表的转盘转了250r，热水器的实际功率为W；若不计能量损失，这段时间内热水器中50L的水可升温℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要一些（选填“粗”或“细”）。[已知ρ_水=1.0×10³kg/m³ ， c_水=4.2×10³J/(kg·℃)]。

家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10min，家庭电压为220V。

在某一温度下，通过甲和乙两个电路元件的电流与其两端电压的关系图象如图所示。如果将元件甲、乙串联后接在电压为3V的电源两端，则元件甲消耗的电功率为W。

在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R₁＝8Ω，R₂为定值电阻但阻值未知。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则定值电阻R₂＝Ω；电源的电压为V。

标有“6V1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（   ）

某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（   ）

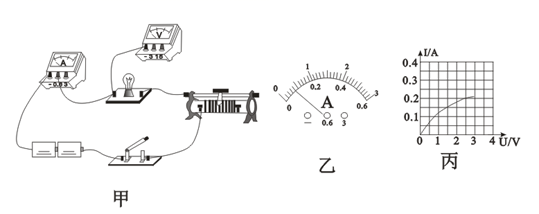

用图甲电路测量小灯泡电功率，电源电压恒为3V，小灯泡的额定电流为0.2A，额定电压小于3V。

如图所示，电源电压恒定，小灯泡L标有“2.5V  0.625W”的字样（灯丝电阻不变），滑动变阻器R₂的最大电阻为15Ω，R₂的滑片调到最左端，闭合开关S₁、S₂时，小灯泡L正常发光，电流表示数为0.75A。求：

如果加在灯两端的电压从6V变为5V，通过此灯的电流变化了0.2A，该灯泡的电功率变化了（   ）

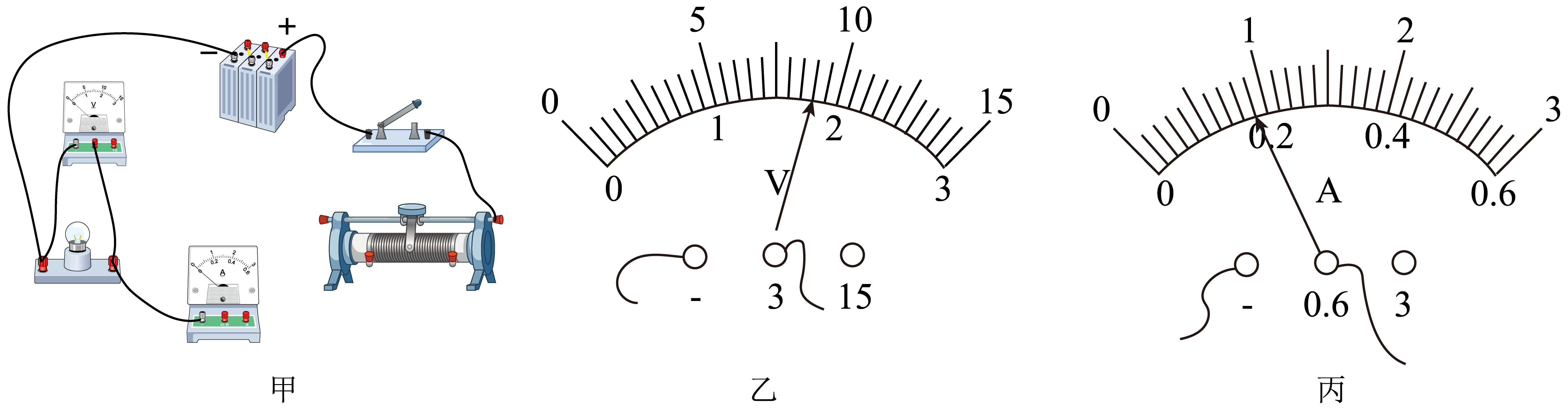

如图所示，晓荣同学在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω  1A”的A滑动变阻器和“50Ω  2A”的B滑动变阻器，电源电压为6V。

如图所示是家庭中常用的电吹风，其主要是由电动机和电热丝组成的，当电动机单独工作时吹出冷风，当电动机和电热丝同时工作时吹出热风。物理小组的同学们收集到某型号电吹风的相关信息如下表：

XX电吹风
额定电压		220V
电热丝额定功率	400W	电动机额定功率	20W
