电功率的计算 知识点题库

小军家12月份抄表时电能表的示数为4263.0，1月份抄表时电能表示数如图所示。已知1kW·h电费为0.52元，则小君家该月应付电费 元。小军想利用电能表测出一只电炉的功率，于是，他将这只电炉接入家庭电路中，关闭其它用电器，测出10min内电能表表盘转过50r，则该电炉的功率是 W。

如图所示，电源两端电压不变。当闭合开关S、S₁和S₃ ， 断开开关S₂ ， 滑动变阻器的滑片P滑至某一位置时，电压表的示数为U₁ ， 电阻R₁的电功率P₁=6.4W，电流表的示数为I₁；当闭合开关S和S₂ ， 断开开关S₁和S₃ ， 滑片P滑至另一位置时，电压表的示数为U₂ ， 电阻R₁与滑动变阻器的总功率P₂=4.5W，电流表的示数为I₂；当闭合开关S，断开开关S₁、S₂和S₃ ， 滑片P滑到B端时，电阻R₂的功率为P₃ ， 电流表的示数为I₃。已知：，。求：

（1）电流I₁与I₂之比；
（2）电功率P₃。

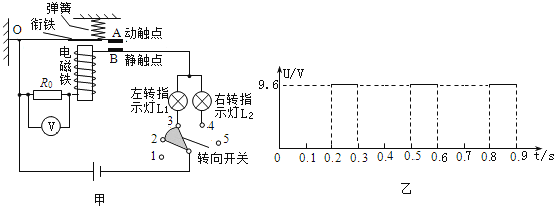

某校科技小组设计（如图甲所示的汽车转向灯电路模型原理图，接通相应指示灯后，该指示灯会亮（正常发光）、暗（微弱发光）交替闪烁．电路中电源电压12V不变，指示灯的规格为“12V 6W”，R₀为定值电阻，左转或右转指示灯单独闪烁时，电压表两端实际电压随时间的变化规律如图乙所示．设指示灯的电阻不变，电磁铁线圈及衔铁的电阻值不计．求：

①指示灯的电阻；

②转向开关S与触点“3”和“4”接触时，指示灯正常发光状态下通过衔铁的电流；

③转向开关S与触点“2”和“3”接触时，指示灯微弱发光状态下的实际电功率；

④转向开关S与触点“4”和“5”接触时，指示灯交替闪烁工作1min消耗的电能．

如图所示，已知R₁=10Ω，R₂=15Ω，当开关闭合后，下列说法正确的是（   ）

图甲是一种电热水龙头的电路简图，该电热水龙头有“热水”、“温水”和“冷水”三个不同档位，此水龙头在不同档位工作时的功率随时间变化的图像如图乙所示。求：

                 甲                                                                乙

现在有一种“手机自生能”技术，手机上装上特制电池，上下左右摇晃手机即可产生电能，每摇一分钟可通话两分钟．设手机上下摇动一次，相当于将200g的重物举高10cm，每秒约摇一次．由此可知，每摇一次可以获得的电能为J，该手机通话时的功率为W．

某用电器铭牌上标有“220V 100W”的字样，当该用电器两端电压为110V，用电器的额定功率是W，实际功率是W，它的电阻为Ω

如图所示，电源电压恒定不变，R₂的阻值为8Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S₁、S₂ ， 断开S₃ ， 小灯泡刚好正常发光，此时电压表的示数为3V，那么：

小红家的电能表2月底的示数为如下图，3月底的示数为 2178.2 kW•h，则他家3月份消耗的电能为kW•h．可供一只标有"PZ220V—100W”字样的白炽灯泡正常工作小时。

如图所示，电源电压为6V，小灯泡标有“4V  1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样 . 求：

一只标有“220V20W”字样的节能灯，其额定电压是V，额定功率是W，其正常工作10h，消耗的电能是kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约%电能。

一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如表所示，其测温系统可以简化为如图a所示的电路，电源电压为9V恒定电源，R₁为4Ω定值电阻，R₂为热敏电阻，其阻值随温度变化的关系如图b所示。

额定功率
额定电压	220V
水箱容积	60L
建议使用人数	3～4

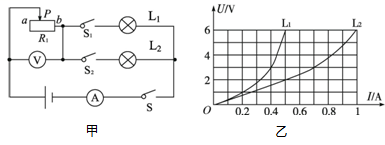

如图甲所示，电源电压恒为6V，额定电压均为6V的灯L₁和L₂的U﹣I图象如图乙所示，滑动变阻器上标有“12Ω 2A“”字样，电压表所接量程为0～3V，电流表所接量程为0～3A．下列说法中正确的是（   ）

总功率为9W的节日彩灯由30只相同的LED小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则这30只小灯珠的连接方式是联；与普通白炽灯相比，在达到相同亮度的条件下，若LED灯可以节约80%的电能，则这串彩灯正常工作时与W的白炽灯亮度相当。

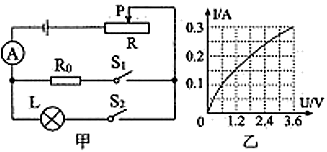

如图甲所示电路，电源电压不变，小灯泡L上标有“3.6V  0.3A”字样，其I-U图象如图乙所示。当闭合 、断开 ，滑片移到某点a时， 两端电压为10V，电流表示数为 ，变阻器消耗的功率为 ；当闭合 、断开 ，滑片移到某点b时，小灯泡正常发光，电流表示数为 ，变阻器消耗的功率为 。已知 ， 。求：

小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S₁ ， 电流表的示数为0.2A；再闭合开关S₂ ， 电流表的示数增加了0.25A．则（   ）

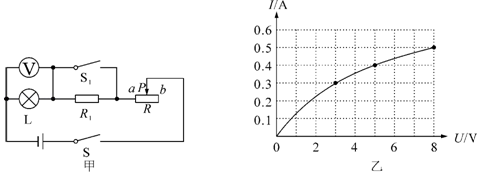

如图甲所示电路，电源为电压可调的直流学生电源，小灯泡L标有“8V　4W”的字样，定值电阻R₁=4Ω，滑动变阻器R标有“50Ω　1A”的字样；如图乙所示为小灯泡L的I﹣U图象。

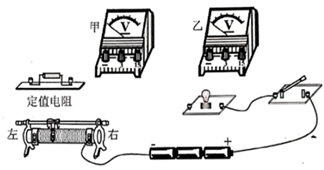

如图所示，定值电阻的阻值R₀已知。利用图中器材及若干导线连接电路，测量小灯泡（U_额=2.5V）的额定功率。

饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R₁为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态．A、B是两种不同颜色的指示灯

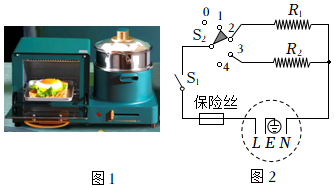

多功能早餐机（如图1）具有精细烤、煮、蒸、煎、营养量化等功能，深受人们认可和欢迎，图2是RS-KGI2B早餐机的简化电路图，电热管R₁在烤箱区底部，电热管R₂在煎煮区底部。如表是它铭牌相关重要参数。

产品名称：早餐机	产品型号：RS﹣KG12B
额定电压：220V~50Hz
烤箱区功率：500W	烤箱容量：6L
煎煮区功率：680W	煮锅容量：1.5L
总功率：1180W （烤箱区+煎煮区）	产品重量：5.1kg
产品配置：烤箱、煮锅、蒸笼、煎盘、烤盘
