如图所示电路，电源电压恒定，滑动变阻器R₁的最大阻值为20Ω．当S₁、S₂均闭合且滑片P滑到滑动变阻器的最右端时，电流表A₁、A₂的示数分别为1A和0.2A；当S₁、S₂均断开且滑片P置于滑动变阻器的中点时，电流表A₁的示数为0.4A．可知电阻R₂的阻值为 Ω，整个电路消耗的最小电功率为 W．

集合了传统高压锅和电饭煲功能于一体的电压力锅，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患，省时节电（比普通电饭锅节电30%以上）．如图某款电压力锅及其铭牌（见表）．请你计算

额定电压	220V	额定电容	5L
额定功率	1000W	工作压力	50﹣80kPa
工作频率	50Hz	型号	M50

（1）该电压力锅正常工作时的电流多大？

（2）在该电压力锅中装入3kg初温为20℃的水，当加热到120℃时刚好沸腾，则水吸收多少热量？

（3）上述加热水的过程中电压力．锅正常工作了25min．则消耗的电能是多少？

（4）在上述加热水的过程中，该电压力锅的加热效率是多大？

如图甲，电源电压恒定，通过电灯的电流与其两端电压变化关系如图乙，当滑动变阻器滑片滑到A点时，滑动变阻器两端的电压是U₁ ，此时电灯正常发光，电流表示数是0.5A，滑动变阻器消耗的功率P₁=1W，当滑片滑到另一位置B点（图中未标出）时，滑动变阻器两端电压是U₂ ，已知U₁：U₂=2：3．

求：

（1）电灯的额定电压和额定功率
（2）电源电压大小
（3）滑片在B点时电灯的电阻大小（结果保留小数点后一位）．
（4）滑片在B点时滑动变阻器消耗的电功率P₂ ．

某豆浆机内部简化电路如图所示，R为电热丝，

为电动机，其额定功率是220W，S₁为控制电动机工作的自动开关，小明磨制豆浆时，把豆浆机接入220V电路中工作20min，其间电动机转动时间共2min，电动机转动时电路总电流是3A．求：

（1）电动机转动时通过线圈的电流；
（2）电热丝R 的阻值；
（3） 20min内豆浆机消耗的电能．

小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R₁ ，图线②表示电阻R₂。根据图像信息可判断（）

A . 当R₂两端的电压为2V时，电阻R₂的阻值为8Ω B . 当R₁两端的电压为12V时，通过它的电流为1.2A C . 当通过R₁的电流为0.2A时，它消耗的电功率为0.4W D . 当R₁和R₂并联在电压为4V电路中，电路中总电流为0.9A

王华设计了一个多挡位电热水器，其工作电路如图所示，R₁和R₂是两根电热丝，改变触电1、2、3、4间的连接方式可形成高温、中温（包含了两个挡位）、低温等四个不同挡位.触点1、2相连时，热水器的电流为2A.

（1）计算电热丝R₁的阻值.
（2）触点1、2相连时，通电10min热水器产生的热量.
（3）若高温挡的功率是990W，求低温挡的功率（计算结果保留整数）.

如图所示，电源电压可调，小灯泡L₁标有“6V6W”的字样，小灯泡L₂、L₃标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响）

（1）闭合开关S₁、S₂、S₃ ，调节电源电压为6V时，求电流表A₁的示数；
（2）闭合开关S₂ ，断开开关S₁、S₃ ，调节电源电压为12V时，求电路消耗的总功率；
（3）闭合开关S₂、S₃ ，断开开关S₁ ，调节电源电压为10V时，求小灯泡L₃的实际发光功率。

如图，R₀是定值电阻，电源电压保持不变，当滑动变阻器接入电路的阻值为R时，其消耗的功率是30W；当接入电路的阻值为3R时，其消耗的功率不可能是（）

A . 10W B . 20W C . 30W D . 80W

用12V的电源为微型电动机供电的电路如图（甲）所示。当单刀双掷开关S₁、S₂均向上合上时，电动机开始转动，电流I随时间t变化的图象如图（乙）所示。当电流稳定时，电动机正常工作。已知电动机转动时欧姆定律不适用，并忽略温度对电阻的影响。

（1）当单刀双掷开关S₁、S₂同时（向上或向下）合上时可实现电动机的反转。
（2）当电动机正常工作时，电动机消耗的电功率为W。
（3）电动机的电阻为Ω，正常工作时的输出功率为W。

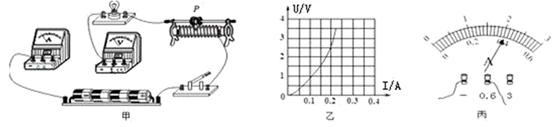

小明做测“测量小灯泡电功率”实验时，所用实验器材有电压为 6V 的电源，额定电压为 2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线若干。

（1）如图甲所示是小明没有连接完整实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（2）小明连好电路闭合开关后，发现小灯泡不亮。此时，电压表示数接近电源电压，电流表无示数，若导线均完好，则原因可能是；
（3）小明调整电路后闭合开关，移动滑片 P 到某处，电压表的示数为 2.0V，要测得小灯泡的额定功率。应将滑片 P 向（选填“左”或“右”）端移动；
（4）小明通过移动滑片 P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的 U﹣I 图象，根据图象提供的信息，可计算出小灯泡的额定功率是W；
（5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有 5Ω、10Ω、15Ω、20Ω。
① 将电路连接正确后，闭合开关，移动变阻器的滑片 P，使定值电阻两端的电压为 4V，此时电流表的示数如图丙所示，则定值电阻的阻值为Ω；

② 断开开关，只将定值电阻换成阻值为 20Ω的电阻，其余不动，闭合开关，为了继续实验，接下来他应将滑动变阻器的滑片 P 向（选填“左”或“右”）端移动。

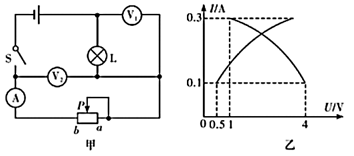

如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则下列说法正确的是（）

图片_x0020_100012

A . 电源电压为5V B . 在此过程中灯泡功率的变化量为1W C . 灯正常发光时滑动变阻器的功率为0.05W D . 灯正常发光时的功率为1.2W

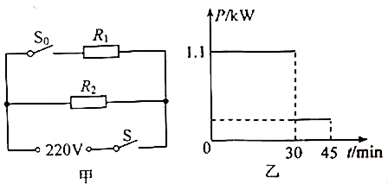

某智能电饭锅具有加热和保温两挡，额定电压为 $\text{[math]}$ ，其内部简化电路如题图甲所示，开关S₀为温控自动开关，R₁、R₂为阻值不变的电热丝，已知R₂=220 $\text{[math]}$ 。某次电饭锅在额定电压下工作的电功率与时间的关系图像如题图乙所示。求：

图片_x0020_100027

（1）电饭锅处于加热挡时的工作电流；
（2）当R₁、R₂均正常工作时，R₁的电功率。

如图所示电路，电源电压恒定，灯L标有“6V 3W”，闭合开关 $\text{[math]}$ 、 $\text{[math]}$ ，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开 $\text{[math]}$ ，滑片移至b端时，下列说法正确的是（）

A . 电源电压为3V B . 滑动变阻器的电功率为1.5W C . 电路中的电流为0.25A D . 灯L的实际功率小于0.75W

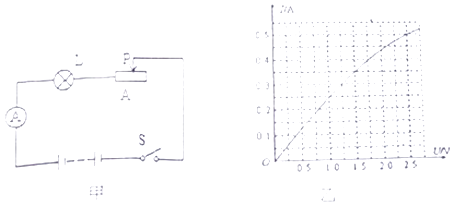

小明同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）刚开始实验时，滑动变阻器的滑片应置于图甲的滑动变阻器（填“A端”或“B端”）；
（2）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（填“A”或“B”）；

A . “10Ω，5A” B . “50Ω，0.5A”
（3）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是______（填“A”或“B”）；

A . 小灯泡短路 B . 小灯泡断路
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图乙所示），分析图像可知：小灯泡的额定功率为W。

某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S₀为温控开关，R₁、R₂为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：

（1）饮水机处于加热挡阶段消耗的电能：
（2）饮水机处于保温挡时，通过R₁的电流；
（3） R₂的阻值。

家庭电路中电灯、电视机、电冰箱等用电器之间是联的，这些用电器一起工作的越多，电路的总功率（选填“越大”或“越小”）．

如图所示，当开关 S₁闭合时，电流表 A 的示数为 I₁=1A；当开关 S₁ ， S₂ 同时闭合时，电流表 A 的示数为 I=1.5A，已知电阻 R₁=12Ω ，求：

（1）电源电压；
（2）电阻 R₂ 的电功率。

如图，两个电压表的量程都是 $\text{[math]}$ ，电流表的量程是 $\text{[math]}$ ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为 $\text{[math]}$ ；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和 $\text{[math]}$ 点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象 $\text{[math]}$ 和 $\text{[math]}$ ，下列说法正确的是（）

A . 电源电压为 $\text{[math]}$ B . 小灯泡正常发光时的电流为 $\text{[math]}$ C . 滑动变阻器的取值范围为 $\text{[math]}$ D . 该电路功率范围为 $\text{[math]}$

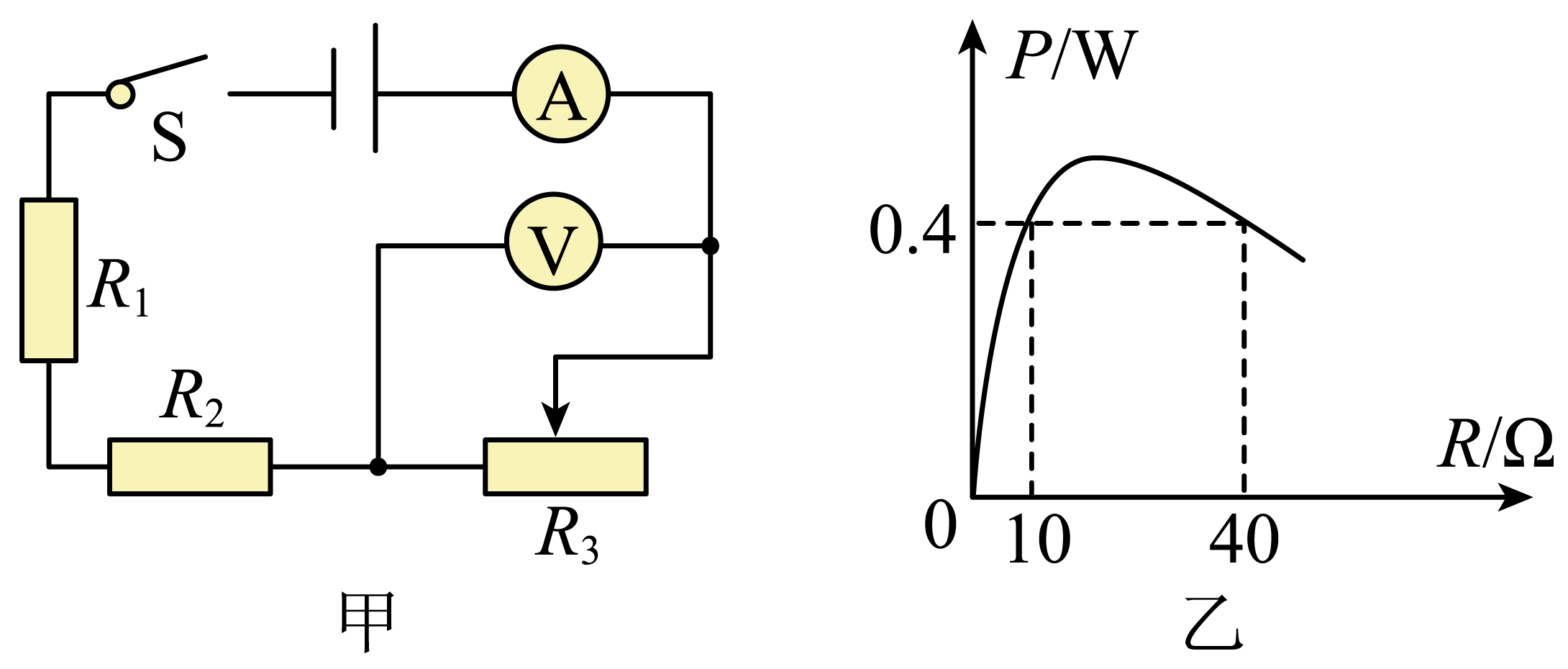

如图甲所示电路中，电源电压恒定，R₁为定值电阻，R₂＝10Ω，滑动变阻器R₃的阻值变化范围为0~50Ω。闭合开关S，滑动变阻器滑片从一端向另一端移动过程中，滑动变阻器的电功率随其电阻变化的图像如图乙所示。则电源电压为V，滑动变阻器最大功率为W。

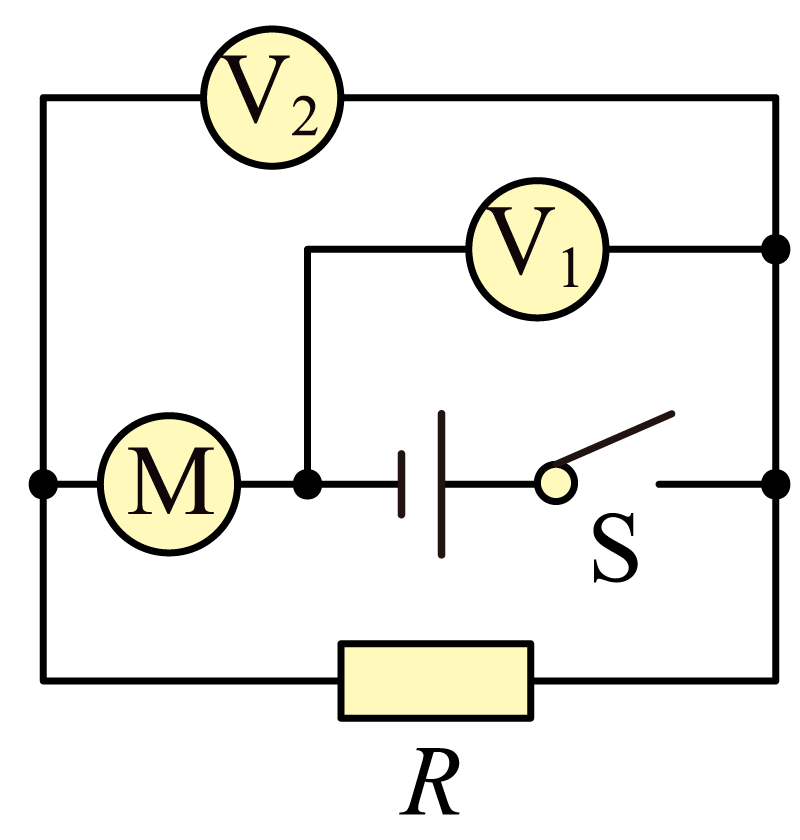

如图是玩具汽车上的控制电路，对其进行测量和研究发现：电动机的线圈电阻为1 $\text{[math]}$ ，保护电阻R为4 $\text{[math]}$ ，当闭合开关S后，两电压表的示数分别为6V和2V，则此时电动机的功率为W，电动机的效率为。若转轴被卡住而使电动机不转动，电压表V₂的示数会（选填“变大”、“变小”或“不变”）。
