串联电路的电压规律 知识点题库

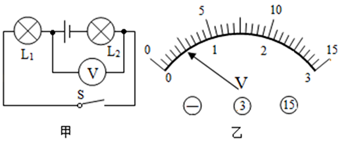

如图所示的电路，灯L1和L2是联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是．

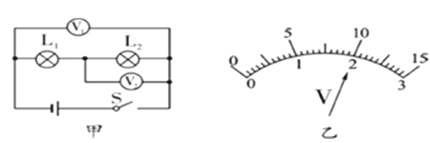

小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针位置完全一样，如图乙所示，则L₁两端的电压为（　　）



在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V₁的示数是2.3V，V₂的示数应为（   ）

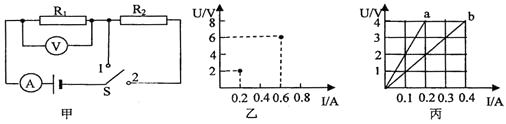

如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是V，电阻R₂的阻值是Ω，电阻R₂的I﹣U图象是丙图中的．（填“a”或“b”）

小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针完全一样，如图乙所示，则L₁两端的电压表为V，L₂两端的电压表为V．

如图所示的电路中，定值电阻R₁=10Ω，滑动变阻器的最大阻值R₂=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（　　）

小灯泡电阻为20欧姆，在正常工作时它两端的电压是12伏特，现有的电源电压是16伏特，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻

在“探究串联电路电压的特点”活动中．

如图所示，灯泡L标有“6V  3W”的字样，R₁为定值电阻，R₂为标有“20Ω 1A”字样的变阻器，电流表的量程为0～0.6A，电压表的量程为0～3V。（电源电压和灯泡电阻恒定不变）

如图所示是电路中电阻A和B中的电流与其两端电压的关系图，由图中可知，电阻A的阻值为Ω；如果将A与B并联接在2V的电源上，则干路中的电流是 A；如果串联接在0.2A电路中，电源电压是 V。

在如图所示的电路中，电压表V₁、V₂、V₃的示数分别为U₁、U₂、U₃ ， 电流表A₁、A₂的示数分别为I_l、I₂ ， 那么下列关系式正确的是（  ）

如图所示是电阻甲和乙的Ⅰ-U图像，下列小明对图像信息作出的判断正确的是（   ）

如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为Ω，干路电流为A。

如图甲所示电路中，当闭合开关后，两个电压表的指针均如下图乙所示，灯泡L₂两端的电压V，灯泡L₁两端的电压V，电源电压V。

如图甲所示电路，电压表测的是两端的电压．若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L₂两端的电压是V．

如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R₁和R₂两端的电压分别为（   ）

已知R₁:R₂=2:3，将它们接在如图所示电源电压恒定为10V的电路中，闭合S，则通过它们的电流之比及它们两端的电压分别是（   ）

把一个标有“10V1A”的灯泡L₁和另一个标有“15V0.6A”的灯泡L₂串联起来，要使其中的一只灯泡正常发光，加在电路两端的最大电压是（   ）

如图所示，电源电压恒为 3V，开关 S 闭合后电压表示数为 2V，则灯 L₂两端的电压为 V，若断开开关， 电压表示数将 （选填“变大”“变小”或“不变”）。

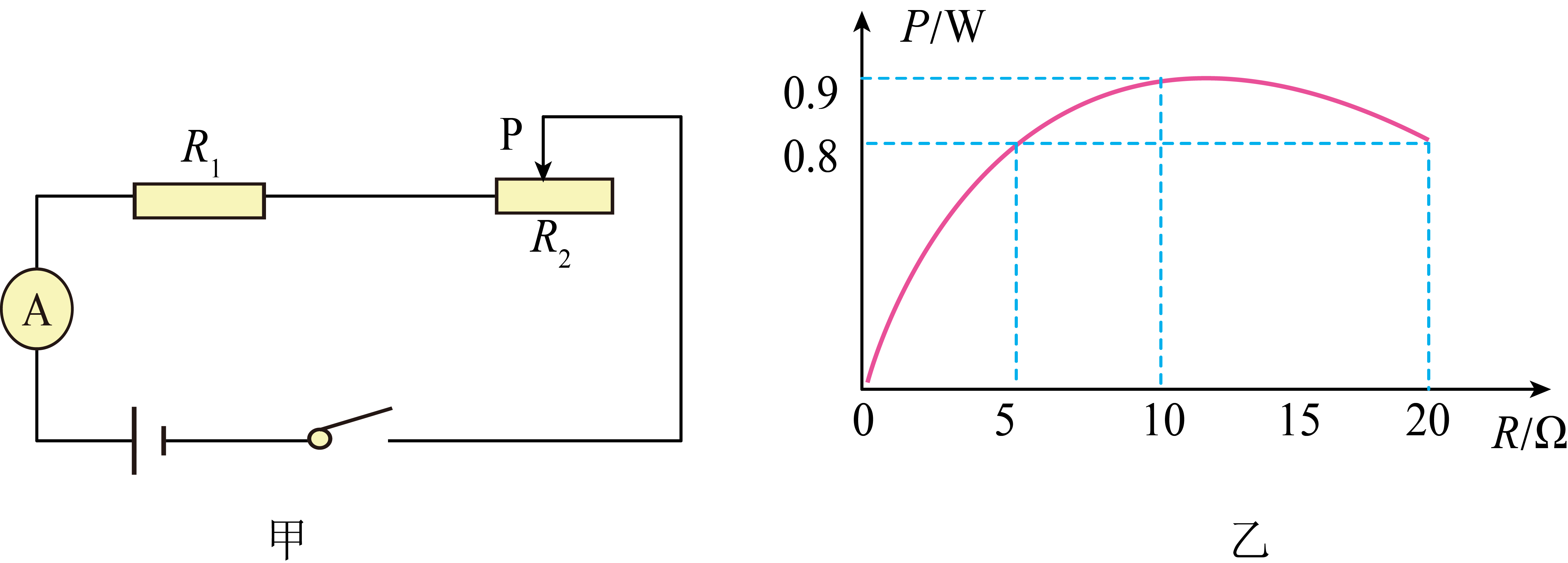

如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R₂的最大阻值是20Ω。闭合开关，滑动变阻器的P﹣R图像如图乙所示，则R₁＝Ω；当滑片P滑至最右端时，R₂两端的电压为V。
