图是一个环境温度监控电路，R₁为定值电阻，R₂为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。当环境温度升高时，电流表的示数I和R₁消耗的电功率P₁的变化情况分别是（）

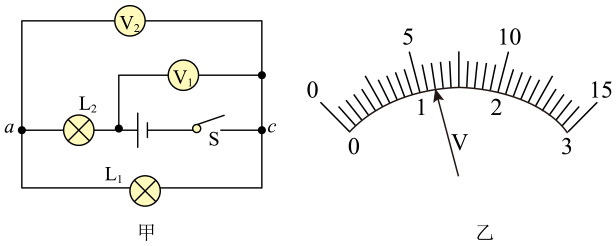

如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L₁和L₂两端的电压分别为（   ）

​​

如图，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（   ）

如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干．

如图所示的电路中，闭合开关，电压表V₁的示数是7.5V，电压表V₂的示数为9V，若电源电压为12V，则L₂两端电压是（   ）

如图所示，电源电压为9V保持不变，小灯泡标有“6V 3W”，滑动变阻器的铭牌上标有“24Ω，1A”，电流表的量程为0～3A．当开关S₁、S₂断开，S₃闭合时，小灯泡恰能正常发光．

求：

小明在探究“定值电阻两端电压与电流的关系”时得到图所示图象．如果在横、纵坐标轴上标注不同的物理量及单位，该图象还可以用来描述（   ）

如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V₁的示数是2.5V.则V₂的示数和灯L₂两端的电压分别是（   ）

如图所示，甲、乙位置为电压表或电流表，电源电压保持不变．开关S₁、S₂闭合后，灯L₁、L₂都能发光，甲、乙两块表的示数之比是2：3．现将开关S₁、S₂断开，甲、乙位置更换不同的电表后，且仅闭合开关S₁ ， 灯L₁、L₂仍能发光，则此时甲、乙两表的示数之比为（不计温度对灯丝的影响）（  ）

如图所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电压表指针偏转均如图所示，则灯泡L₁电压为V，L₂的电压为V。

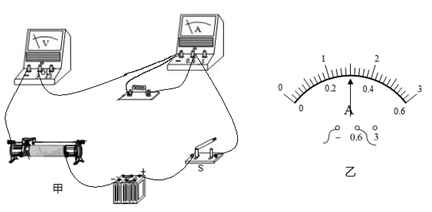

小南和小开在“探究串联电路电压规律”的实验中，设计了如图甲所示的电路。



如图所示，3个阻值均为10Ω的电阻R₁、R₂和R₃串联后接在源电压为U的电路中，某同学误将一只电流表并联在电阻R₁和R₂的两端；发现电流表的示数为1.5A，下列数据正确的是（   ）

如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同(如图乙所示)，则S闭合时，L₁和L₂两端的电压分别为（   ）

甲、乙两电路中，电源两端电压相同且恒定不变。 R₁ ＜ R₂ 闭合开关 S，在甲电路中，通过 R₁和 R₂的电流分别为 I₁、I₂ ， R₁和 R₂两端电压分别为 U₁、U₂；在乙电路中，通过 R₁和 R₂的电流分别为 I₃、I₄ ， R₁和 R₂两端电压分别为 U₃、U₄则下列判断中正确的是 （   ）

如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为 、 、 ，在滑片移动过程中，则电路中的电流（选填变大，变小）， （变大，变小，不变）， （大于，等于，小于）。

小程在做“测量小灯泡电功率”的实验时，所用器材有：一个电压为6V的电源，一个额定电压为2.5V的小灯泡（电阻约为10Ω），电流表、电压表、开关各一个，两个规格分别为 “10Ω  1A”和 “30Ω  0.5A”的滑动变阻器R₁、R₂ ， 导线若干。电路图如图甲所示。请你完成下列内容。

将标有“4V 2W"的灯泡接在6V的电源下，若使其正常工作，需要串联一个Ω的电阻，此电阻消耗的功率为。

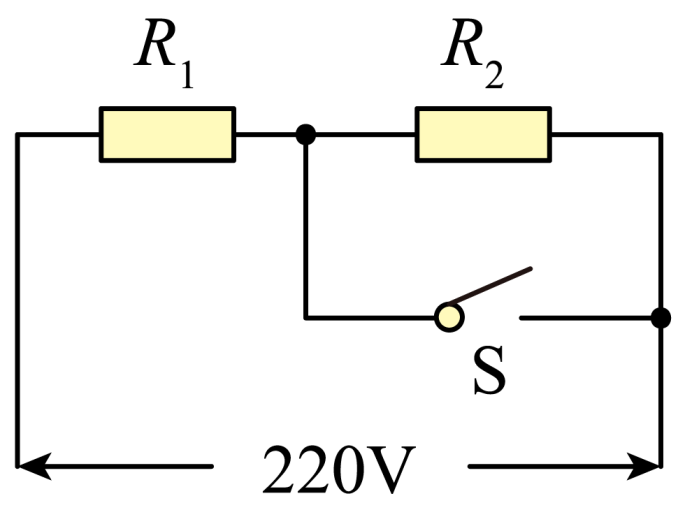

如图所示，是某品牌饮水机的简化电路示意图，其铭牌如下表所示。其中R₁和R₂均为电热丝，S是用感温材料制造的温控开关，可使其在加热和保温两档之间自由切换。

××牌饮水机
额定电压	220V	环境温度	10℃~40℃
额定频率	50Hz	环境湿度	≤90%
加热功率	1100W	耗电量	5 kW·h/24h
制热水能力	≥90℃·5L/h	防触电类型	Ⅰ类

如图是灯L和定值电阻R的I-U图像，当L和R串联在电压恒定的电源上时，L功率为0.3W；当L和R并联在同一电源上时，干路电流是0.9A，此时，L阻值为Ω，R工作1min产生的热量是J。

如图所示的电路中，电源电压为15V，调节滑动变阻器滑片P从是右端移动到最左端a，电流表示数由0.3A变为0.4A，则定值电阻R₀ ， 滑片位于b点时电压表示数为V。
