串联电路的电压规律 知识点题库

如图所示电路中，R₁和R₂的阻值均为20Ω，电压表V₁的示数为2V，下列说法中错误的是（   ）

如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是(     )

在如图电路中，已知电源电压6V且不变，R₁=10Ω，R₂最大阻值为20Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是（    ）

在图所示的电路中，电源电压不变，闭合开关S，电压表V₁与电压表V₂的示数之比为2：3，电流表A的示数为l安；若将电压表V₁换成电流表A₁ ． 则电流表A₁的示数为2安．那么电阻R₁和电阻R₃的阻值之比为（  ）

如图所示电路，电源电压为6V且保持不变，R₁的阻值为10Ω．开关S闭合时，电压表示数为2V．求：

如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端   的电压分别为U_AB=2.5V，U_BC=1.5V，U_AC=4V，在表格中记录数据后，接下来的实验步骤是（   ）

图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R₂两端的电压为 V，电阻R₁、R₂的阻值之比为．

图甲为自动调温电熨斗，图乙为其简化的电路图，图丙为温控开关，温控开关是由长和宽都相同的铜片和铁片紧紧地铆在一起做成的，受热时，由于铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高弯曲得越明显．双金属片触点A与弹性钢片上的触点B原来是相通的，通电后，指示灯L亮（R为限流电阻），发热板发热，使金属底板温度升高．当温度升高到设定温度时，A、B触点分离，电路断开，底板的温度不在升高，随着温度的降低，双金属片逐渐恢复原状，A、B触点又重新接触，电路再次接通，底板的温度又开始升高，从而实现自动控温的目的．

生活中经常使用同一串的小彩灯是（选填“串联”或“并联”）的.如图所示，有一种节日彩灯上有50只相同的小灯泡，接到家庭照明电路中，50只小灯泡都发光，若电源插头处的电流是200mA，那么，通过每只灯泡的电流是A，每只灯泡的电压约为V.

如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：

如图甲所示，闭合开关，两个电压表的指针指示位置均如图乙所示，则电源电压是V，灯泡L₁、L₂两端电压分别为V、V。

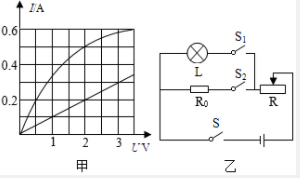

如图甲是定值电阻R₀和有“6V  6W”灯泡L的信息图象，将它们接入图乙所示的电路，其中电源电压不变，导线、开关的电阻忽略不计，滑动变阻器R最大阻值为8Ω，当只闭合开关S、S₁ ， 滑片P位于R最右端时，灯泡L的实际功率为1W，求：

在如图所示的电路中，灯 的电阻比灯 的电阻大，开关闭合后，以下说法正确的是（   ）

如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L₂两端的电压为V；若断开开关，电压表示数将(选填“变大”、“变小”或“不变”)，灯L₁将(选填“不能”或“仍能”)发光.

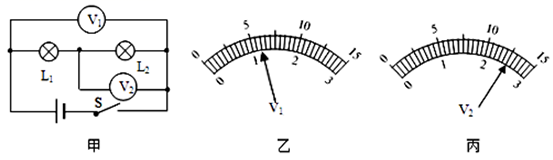

如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图乙丙所示。则V₁用的量程是V，V₂用的量程是V，小灯泡L₁上的电压。

将口香糖的锡箔纸包装剥下来，用小刀剪成约5mm宽、10cm长的细条，做成两头宽、中间窄的纺锤形状，再把锡箔纸两头有亮光的一面（锡箔），分别用手摁在干电池的正负极上（如图所示），3秒钟左右，锡箔纸中间狭窄部分即开始燃烧起来.关于此情景下列说法中正确的是（   ）

如图所示电路，电源电压保持不变，电流表量程 ，电压表量程 灯泡上标有“6V 3W”字样，R₁=18Ω；（a）当开关S₂断开，S、S₁闭合，滑片移到变阻器中点时，灯泡正常发光；（b）当S₁断开，S、S₂闭合，滑片移至最大阻值处时，电流表示数为0.3A，求：

如图所示，电源电压保持不变，R₁、R₂为定值电阻，其中R₁的阻值为10Ω。当开关S₁、S₂断开，开关S₃闭合时，电流表的示数为0.6A；当开关S₁、S₃断开，开关S₂闭合时，电流表的示数为0.2A，求：

如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S₁断开，S和S₂闭合时，灯泡L正常发光；当S、S₁、S₂都闭合时，通过定值电阻R₁、R₂的电流之比为3：2；闭合开关S，在确保通过电阻R₂的电流不为零的前提下，控制S₁、S₂的通断，R₂消耗的最大功率和最小功率之比为9：1。求：

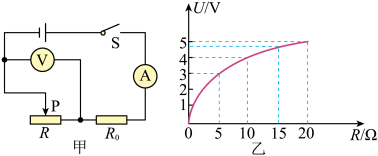

物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R₀为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（   ）
