串联电路的电压规律 知识点题库

如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是 V，V₂用的量程是 V，小灯泡L₁上的电压是 ．

在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（   ）

如图所示的电路中，电阻R₁的阻值为20Ω，电源电压不变．当S₁、S₂断开，S₃闭合时，电流表的示数为0.45A；S₁断开，S₂、S₃闭合时，电流表的示数为0.75A．求：

一玩具电动火车要9V的电压才能起动，要节干电池并将它们联使用才行．

一个弧光灯的电阻是5Ω，正常发光时的功率为500W，若想将它接入220V的电源上，仍使其正常发光．必须联一个的电阻．

关于电流、电压和电阻的关系，下列说法正确的是（ ）

如图所示，电路中R₁＞R₂ ， 开关闭合，电压表V的示数为6V，电压表V₁的示数（　　）

如图所示，电源电压不变。开关S闭合后，当滑片P置于中点时，小灯泡正常发光。当滑片P由中点向b端滑动时，下列说法正确的是(灯泡的电阻不随温度变化)（ ）

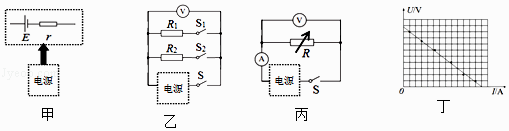

小邦和小册在学校科技社团活动中了解到：电源是持续供电的装置，电源内部也是一段电路，也有电阻，它被称为电源的内电阻，简称内阻；可以把电源看成由一个电压为E的理想电源与一个阻值为r的电阻串联而成，如图甲所示。

为了测量E和r，小邦同学设计了如图乙所示电路。已知R₁=1.5Ω，R₂=2Ω，当闭合开关S、S₁ ， 断开开关S₂时，电压表的示数为4.5V；当闭合开关S、S₂ ， 断开开关S₁时，电压表的示数为4.8V。

如图所示，V₁和V₂是完全相同的两个电压表，都有3V和15V两个量线程，闭合开关后，发现两个电压表指针的偏转角度相同，则（   ）

如图所示，电源电压和灯泡电阻不变，当闭合开关S₂和S₃ ， 断开S₁ ， 灯泡L正常发光；当闭合开关S₁和S₃ ， 断开S₂ ， 电压表示数为6V，电流表示数为1.6A；当只闭合开关S₂时，灯泡L消耗的实际功率为其额定功率的 ，R₁与R₂消耗的功率之比为3∶1，下列说法正确的是（   ）

如图是正常工作电压均为6V的甲、乙两灯的电流随其两端电压变化的曲线．现将两灯并联接在某电源两端，要保证电路安全，干路中允许通过的最大电流为A．将两灯串联后接某电路中，要保证电路安全，该电路两端电压最大为V．

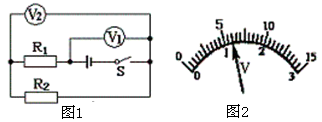

在如图所示电路中，当闭合开关后，两个电压表指针偏转均为图2所示，则电源电压是V，电阻R₁两端的电压是V，R₂两端的电压是V。

如图所示，滑动变阻器上标有“20Ω1A”字样，电源电压为7.5V，当开关S闭合后，电流表的示数为0.25A，电压表的示数为2.5V，求：

如图所示是王亮连接的电路，开关闭合后，发现灯L₁比L₂亮，关于该电路分析正确的是（   ）

标有“4V 1W”字样的小灯泡和标有“ ”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。则下列说法正确的是（   ）

两个电阻，分别标有“3 V  0.5 A”和“6 V  0.3 A”字样．将它们串联后接入电路使用，    那么电路中的电流不能超过A，电路两端电压不能超过Ｖ；若将它们并联后接入电路使用，那么干路电流不能超过A．

如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R₁的电流与电压关系的图像。当只闭合S₁、S₂时，电压表示数为2V；当只闭合S₂、S₃时，电压表示数为4V。则电源电压U=V，R₂=Ω。若将电压表换成电流表，闭合S₁、S₂和S₃时，电流表的示数是A。

如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（   ）
