串联电路的电压规律 知识点题库

只有“6V  3W”和“6V  6W”的两个小灯泡组成串联电路，此电路两端允许加的最大电压为（   ）

如图是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是：

现有两个热敏电阻R₁、R₂和一个定值电阻R₀ ， R₁的阻值会因通过的电流增大导致温度升高时而增大，R₂的阻值会因通过的电流增大导致随温度升高时而减小，R₀的阻值不变，它们的电流随电压的变化曲线如图甲所示。实验过程中，小明将R₂和 R₀两个电阻连接成如图乙所示电路时电流表的示数为0.4A，由此可知，电源电压为 V。实验过程中，改变电源电压，当电压表的示数为6V时，电阻R₂的电功率是 W。


如图1所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为　 V，R₂的最大阻值为 Ω．

在测定“小灯泡电功率”的实验中，电源两端电压为6V，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．

在我国家庭电路的电压是．一台小风扇工作时，要求电压为9V，若用干电池来供电，则需节干电池联．

根据电路知识思考回答问题：

如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：

汽车尾气是造成雾霾指数PM2.5升高的原因之一，某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。在一项针对某种有害尾气浓度进行的测试中，气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。已知电源电压12V恒定不变，R₀为定值电阻，R为气敏电阻。

有害尾气浓度/%Vol	…	5	7.5	10	12.5	15	…
R/Ω	…	5.2	3.9	3	2.5	2	…

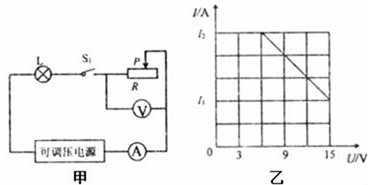

如图甲所示，电源电压可调，灯泡L的规格为“12V 18W”，滑动变阻器的规格分别为“10Ω 3A”和“25Ω 2A”，电流表量程为“0～0.6A”和“0～3A”，电压表的量程为“0～15V”。

图中电源电压保持不变，当开关S₁断开，S₂接通时，电压表示数为4.5V。当开关S₁接通，S₂断开时，电压表示数为3V。则灯泡L₁、L₂两端的电压分别是(    )

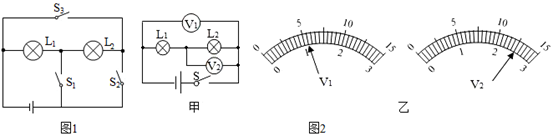

在图（a）所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示，R₂＝10Ω，求：

如右图所示电路，电源由4节全新干电池串联组成，当S₁闭合，S₂断开时，电压表示数为2.5V；则当S₁断开，S₂闭合时，电压表示数为V；灯L₁两端的电压为V，灯L₂两端的电压为V．



如图所示，电源电压恒定不变，R₁=10Ω，R₂=30Ω，滑动变阻器R₃最大阻值为20Ω。当滑动变阻器R₃的滑片位于最右端，S₁闭合，S₂、S₃断开时，电压表V₁的示数为12V。求：

如图所示电路开关S断开时电压表V₁的示数为12V，V₂的示数为0V；开关S闭合时，V₁的示数为4V，则V₂的示数及R₁：R₂的值为（   ）

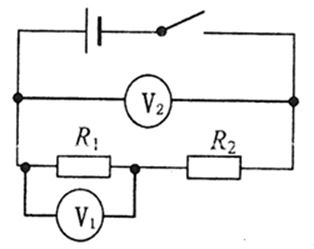

如图所示， ， ，闭合开关，电路工作正常，则电压表 、 示数之比是（   ）

某同学在做“伏安法”测电阻的实验时，发现测量值和真实值之间总是存在一定的差异。经查阅资料得知，原来电流表和电压表都是有内阻的，且都适用欧姆定律。正是因为电表内阻的存在，导致了这种差异。如图是某同学设计的电路图，电源电压U=3.0V，电阻R=25Ω，接通电路后电流表示数为0.12A，电压表示数为2.9V，求：

如图所示是灯泡L和电阻R的电流I与电压U的关系图像，下列说法正确的是（   ）

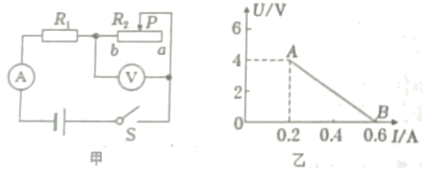

如图甲所示，电源电压保持不变，定值电阻R₁＝10Ω，闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系如图乙中的线段AB所示。则电源电压U＝V；当电压表的示数是2V时，变阻器的阻值是Ω。
