透镜及其应用 知识点题库

凸透镜的焦距为7cm,物体放在离凸透镜16cm处时,在凸透镜另一侧的光屏上将出现物体 (选填“放大”或“缩小”)、 (选填“正”或“倒”)立的实像.

能记录精彩瞬间的照相机所成的像是缩小、 立的实像,近视眼能看清 处的物体,需要佩戴 镜加以矫正,其特点是中间比边缘 ,对光线能起 的作用.

小红同学和家人去瘦西湖游玩,用照相机拍得五亭桥的照片如图甲所示.她想将五亭桥拍摄得再大一些,如图乙所示.她应该(  )

A . 拿相机远离五角亭,增大物距 B . 拿相机靠近五角亭,减小物距 C . 将相机的镜头缩回,增大物距 D . 将相机的镜头伸出,减小物距
用如图所示的装置做“探究凸透镜成像规律”实验.

  1. (1) 实验时应先调节灯泡、透镜和光屏三者的中心在
  2. (2) 如图甲所示,凸透镜位置固定,当发光的小灯泡放在40cm刻度线位置时,移动光屏发现光屏上始终能呈现一个面积大小不变的光斑,则该透镜的焦距为cm.
  3. (3) 小明用蜡烛代替小灯泡继续做实验,烛焰在图乙所示位置能在光屏上成一清晰的像,则该像是倒立、的实像(选填“放大”、“等大”或“缩小”).应用这一原理可以制成的光学仪器有
  4. (4) 若想使光屏上的烛焰的像变得再大一些,在不改变凸透镜位置的情况下,应将蜡烛向(选填“左”或“右”)适当移动一段距离,同时将光屏向(选填“左”或“右”)适当移动一段距离.
  5. (5) 在图乙中,小明借来同学的眼镜,并将其靠近凸透镜左侧,发现光屏上的像由清晰变模糊,向右移动光屏又发现清晰的像,说明同学的眼镜的镜片是透镜,同学的视力缺陷(选填“近视”或“远视”).
在探究凸透镜成像规律的实验中,当烛焰位于凸透镜一倍焦距内时,人眼观察到烛焰成像的情形是下图中的(   )
A . B . C . D .
凸透镜放在蜡烛和光屏之间,在屏上恰好能成一倒立放大的实像,如果用硬纸板遮住透镜的上半部分,这时屏上的像会:                (    )
A . 只存在下半部分; B . 只存在上半部分; C . 消失; D . 仍能成完整的像,只是像稍暗些。
看图,完成问题


                      甲                                           乙

  1. (1) 如图甲所示,请将凸透镜的光路补充完整
  2. (2) 如图乙所示,请根据通电螺线管周磁感线的方向判断电源的“+”、“-”极和小磁针的N极,并在图中标出.
凸透镜对光线有作用,所以又称为 透镜;凹透镜对光线有 作用,所以又称为 透镜。
请画出入射光线通过透镜后的折射光线.

如图所示,L为凸透镜,MN为其主光轴,O为光心,F为其焦点,若AB表示点燃的蜡烛,请在图中利用凸透镜成像的知识作出非特殊的入射光线AP通过凸透镜折射后对应的出射光线(提示:先作出蜡烛的像)。

如图所示,小丽和小明相距2m,通过同一块焦距为15cm的凸透镜观看对方,小明刚好通过透镜能看到小丽眼晴正立的像,若两人的位置保持不变,则下列说法中正确的是(    )

A . 此时小丽的眼睛在凸透镜的一倍焦距以外 B . 小丽的手将透镜水平向右靠近小明一定距离,可能看到小明正立的像 C . 小丽的手将透镜水平向右靠近小明一定距离,可能看到小明倒立的像 D . 小丽的手将透镜水平向右靠近小明一定距离,可能看到小明放大的像
在图中,凸透镜焦距为10厘米。保持透镜位置不变,当蜡烛在15厘米刻度处时,为厂在光屏的中心找到像,应调整光屏的,并将光屏向方向移动(选填“远离透镜”或“靠近透镜”)。

下列原理图与光学仪器相符的是(   )
A . 电影机 B . 照相机 C . 放大镜 D . 望远镜

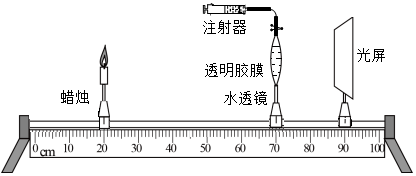

为探究人眼的成像原理,小明制作了图所示的实验装置,用水透镜模拟眼的晶状体,通过注水或抽水改变水透镜凸度的大小。光屏和水透镜固定在光具座上,位置如图所示。将点燃的蜡烛放在光具座上20cm刻线处,调节水透镜凸度,直至光屏上成一个清晰倒立、的实像(选填“放大”或“缩小”)。若将点燃的蜡烛向左移动一小段距离,要使光屏上重新得到清晰的像,应对水透镜(选填“注水”或“抽水”)。

如图表示近视或远视的成像特点及其矫正的情形,下列说法正确的是(   )

图片_x0020_100017

A . 图甲表示近视能看清远处的景物 B . 图乙表示可用凹透镜矫正近视 C . 图丙表示近视的成像特点 D . 图丁表示配戴凸透镜后,远视眼晶状体的焦距变小
自制水滴显微镜,探究显微镜的工作原理.器材:焦距较长的凸透镜一个,滴管一个,废录音带盒一个,清水.

  1. (1) 小水滴可看作一个焦距很小的 镜,本实验以小水滴作为显微镜的 镜,它与被观察物体的间距为10-15mm,如左图所示.
  2. (2) 如图所示中,任意滴一滴水滴,透过这个小水滴,如果看到一个与原来方向相同的、放大的箭头,在不调整与箭头的距离,应该把水珠变   (填“厚”或者”薄”),直至得到与原来方向相反的、放大了的箭头.如果废录音带盒的厚度是12mm,那么最终水滴凸透镜的焦距范围是:   .
  3. (3) 透过凸透镜去观察小水滴,使箭头、小水滴,凸透镜 ,并且保持凸透镜水平,看到的箭头相对于原来的箭头是 (填“正立”或“倒立”),如果要看到箭头更大的像,应把凸透镜略微向   (填“上”或“下”)移动.
研究凸透镜成像的实验中:

  1. (1) 如图所示,让太阳光正对着凸透镜照射,把光屏置于另一侧。改变光屏与凸透镜间的距离。直到光屏上出现一个最小最亮的光斑,测得凸透镜的焦距是cm。
  2. (2) 光具座上应放有凸透镜、光屏和蜡烛,应放在其他两种器材之间;为了使烛焰的像成在光屏的中央,要调整凸透镜和光屏的高度,使它们的中心
  3. (3) 当光屏上得到一个清晰缩小的实像时,蜡烛的位置应在透镜的;若想得到一个清晰放大的实像,蜡烛应向移动,像的大小是逐渐变
  4. (4) 利用凸透镜在光屏上已得到蜡烛清晰的像,若此时用黑纸遮住透镜的下半部分,则光屏上的像___________ 。
    A . 上半部分没有了 B . 下半部分没有了 C . 像缩小了 D . 像变暗了
小明将一支点燃的蜡烛放在凸透镜(f=10cm)前18cm处,光屏上得到了烛焰倒立、的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片,由于远视眼镜片对光线有作用,所以光屏上烛焰的清晰像变模糊了(如图所示)。若想在光屏上重新得到清晰的烛焰像,他可将光屏凸透镜(选填:“靠近”或“远离”)。

如图所示,根据方框中的透镜,判断下列光路图正确的是(   )
A . B . C . D .
如图所示是一位视力缺陷者的眼球成像情况。物体的像落在视网膜的前方,这种视力缺陷是眼,该视力缺陷是由晶状体弯曲度变化,导致晶状体的焦距变造成(选填“大”或“小”),需要佩戴透镜加以矫正(选填“凸”或“凹”)。
