透镜及其应用知识点题库

如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是（　　）

A . 远视眼凸透镜 B . 远视眼凹透镜 C . 近视眼凹透镜 D . 近视眼凸透镜

某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者，该摄像镜头相当于凸透镜，经摄像镜头所成的是（选填“正立”或“倒立”）、（选填“放大”、“缩小”或“等大”）的实像；若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于 cm．

按要求作图．

（1）如图a所示，工人通过动滑轮拉起重物．请作出工人拉力F的示意图．
（2）如图b所示，一束光平行于凸透镜的主光轴入射．请作出经过凸透镜后的折射光线．

以下是某实验小组进行的两组光学实验；

（1）图甲“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的关系．
②移去玻璃板后面的蜡烛，将光屏放在此处，则光屏上（选填“能”或“不能”）接收到烛焰的像．
③将蜡烛远离玻璃板，像的大小将（选填“变大”、“变小”或“不变”）
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．
①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图所示，则该透镜的焦距为cm．
②将蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、的实像．人们利用这一原理制成了．
③若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向（选填“上”或“下”）移动．

小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．

（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）

A . 烛焰的上半部分，亮度变暗 B . 烛焰的下半部分，亮度变暗 C . 完整的烛焰，亮度变暗 D . 完整的烛焰，亮度不变
（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．

生活中我们用凸透镜观察到实像一定是，虚像一定是(填写“倒立”或“正立”).

为保证行车安全，汽车中安装了多个光学仪器，下列说法中错误的是（）

A . 车头灯照明利用了凹面镜反射原理 B . 夜间行驶时车内不开灯是防止车内物品在前挡风玻璃上成像影响安全驾驶 C . 行车记录仪相当于一台数码相机，其摄像头相当于一个凸透镜 D . 后视镜利用了凸面镜对光线的发散和成正立、缩小实像的特点

下列仪器成放大虚像的是（）

A . 照相机 B . 潜望镜 C . 投影仪 D . 放大镜

闽江是福建人民的母亲河，如图所示是游客在夜游闽江福州段时的留影，手持手机拍照所成的像是（）

A . 正立、缩小的实像 B . 倒立、等大的实像 C . 正立、放大的虚像 D . 倒立、缩小的实像

小明用如图甲所示装置“探究凸透镜成像的规律”。

（1）他规范操作，记录数据，绘制出物距u与像距v的关系图象如图乙所示，由图象可知，他所使用的凸透镜的焦距是cm。
（2）在图甲中如果保持蜡烛和凸透镜不动，应向（选填“左”或“右”）适当移动光屏，才能在光屏上得到清晰的倒立的（选填“放大”、“等大”或“缩小”）的实像，生活中就是利用这一原理工作的。
（3）在图丙中画出烛焰上A点发出的两条入射光线对应的折射光线。

如图所示，小华在做“探究凸透镜成像规律”实验时，将凸透镜固定在光具座上某位置(图中未标出)不动，且实验操作规范。他将点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到了烛焰清晰倒立放大的像。

（1）这个像的成像原理与(选填“照相机”“投影仪”或“放大镜”)相同。
（2）他将蜡烛从a点移动到b点后，再移动光屏，光屏上得到清晰的像变大。由此可推测，凸透镜在a的侧(选填“左”或“右”)。蜡烛移动到b点时，光屏到凸透镜的距离v与焦距f的关系是。
（3）为了粗测该凸透镜的焦距，小华上午第二节下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小最亮的点，小华认为此点就是凸透镜焦点的位置，旁边的同学却告诉他，这个点不是凸透镜的焦点位置，其理由是。

游客将手机装在自拍杆上进行自拍，自拍杆像伞柄一样可以伸长或缩短，如果希望照片上的人脸更小一些，则应该将自拍杆（选“缩短”或“伸长”）。小明手机中有一张楼阁的照片,楼阁在水中的“倒影”清晰可见，当时的“倒影”是由于光的形成的,照片中楼阁的倒影部分（选填“是”或“不是”）实际光线进入手机镜头形成的。

在“探究凸透镜成像规律”的实验中，

（1）利用如图所示的装置进行实验，首先调整烛焰中心、透镜中心以及光屏中心位于同一高度上，然后将它们调节到图示位置时，光屏上得到清晰的像。由此可以判断出凸透镜的焦距可能是______；

A . 5cm B . 10 cm C . 15 cm D . 20 cm
（2）用此实验可以模拟人眼的调节功能：人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图中虚线圆圈部分看做是人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度使其（选填“变薄”或“变厚”），改变其对光线的偏折能力，从而在“视网膜”上成清晰的像。

对下列图像中的物理信息描述错误的是（　　）

A .

物体的重力与质量成正比 B .

该凸透镜的焦距是10cm C .

该物体处于静止状态 D .

水银的凝固点为﹣39℃

下列关于透镜的说法正确的是（）

A . 凸透镜只对平行光有会聚作用 B . 凹透镜对光有发散作用 C . 凸透镜两个焦点之间的距离叫做焦距 D . 平行光经过凸透镜折射后一定会聚于焦点

在图中画出对应的折射光线。

如图甲所示的装置测出凸透镜的焦距为cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、的实像．

仔细阅读短文，按要求回答问题：

眼睛和眼镜

人类的眼睛好像一架照相机。眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的厚薄程度，从而改变晶状体的焦距来获得清晰的实像，普通照相机是在物距确定的情况下通过改变像距使像变得清晰。依靠眼睛调节所能看清的最远和最近的两个极限点分别叫做远点和近点。正常眼睛的远点在无限远，近点大约在10cm处。正常眼睛观察近处物体最清晰而又不疲劳的距离大约是25cm，这个距离叫做明视距离。

当眼睛出现某些缺陷时，人们需要佩戴眼镜来矫正，常见眼镜的实质就是凸透镜或凹透镜。透镜的焦距 $\text{[math]}$ 的长短标志着折光本领的大小，焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜焦度，用 $\text{[math]}$ 表示，即 $\text{[math]}$ 。如果某透镜的焦距是0.5m，它的焦度就是 $\text{[math]}$ 。平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。凸透镜的度数是正数，凹透镜的度数是负数。例如，-200度的镜片表示这是凹透镜，透镜焦度是 $\text{[math]}$ ，它的焦距是0.5m。

（1）正常眼睛观察物体时，在视网膜上成的像的性质是（____）

A . 正立、放大的实像 B . 正立、缩小的实像 C . 倒立、放大的实像 D . 倒立、缩小的实像
（2）根据上文，你认为人的正常眼睛的观察范围是（____）

A . 0~10cm B . 10cm~25cm C . 10cm~无限远 D . 25cm~无限远
（3）如题图所示是小明的眼睛看物体时的成像情况，则他的眼病是，需要用镜来矫正。另一同学小芳所戴眼镜镜片的度数是-400度，则该透镜焦度为 $\text{[math]}$ ，焦距为m。
（4）小明仔细观察镜片的形状和厚度，把四种镜片的截面图画成了图中甲、乙、丙、丁所示的形状，则可以知道：近视眼配带度数较大的是；远视眼配带度数较大的是。

如图一束光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴上的a点。小明想探究凸透镜成像的特点，他正确选择了透镜，并将凸透镜固定在光具座上某位置（图中未标出），如图所示；当蜡烛从光具座上的M点移到N点时，他通过透镜观察到正立、放大的像逐渐变大。下列判断正确的是（）

A . 他选择的是甲透镜 B . 他选择的是乙透镜 C . 凸透镜位于N点右侧 D . 凸透镜位于M点左侧

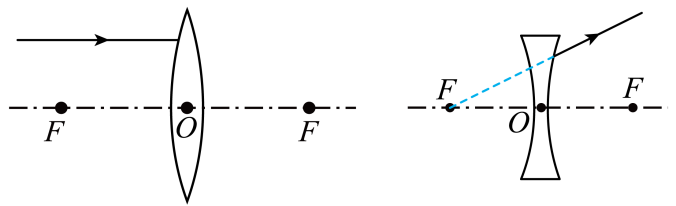

完成图中光线通过透镜前后的光路图。
