14 电路暗箱 知识点题库

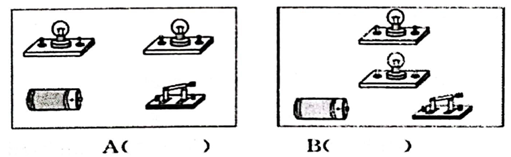

（1） 请你用线段表示导线，把两只小灯泡与电池用不同的连接方式连接起来，使两只小灯泡发亮。要求图1灯泡并联；图2的连接方式叫。

（2） 通过实验发现，在上述的两种连接方式中灯泡的亮度是不同的。其中两盏灯都比较亮的是图的连接方式。

（3） 若分别将图1和图2中的一个小灯泡取下，则图1中的另一个小灯泡将，图2中的另一个小灯泡将。（填“亮”或“不亮”）

（4） 通过学习，可以知道我们家用的照明电路一般用方法连接。

（5） 小A知道不能用自制的电路检测器去检测家用________的电器电路。

（6） 他用电路检测器检测了一个接线盒，观察到如下图所示的结果：

根据上图，接线盒里面不可能的导线连接方式是（    ）。

（1） 请按顺序将正确的步骤序号填写下来： 。

①检测照明电路是否正常工作

②画出照明电路设计图，并准备需要的材料

③根据设计图安装照明电路

④根据检测结果改进照明电路

（2） 婷婷拿出干电池作为电路的电源，请在方框中用“+”或“-”分别标出干电池的正负极。

（3） 婷婷和同学们观察了导线的结构，如图所示。导线最外面包裹着一层塑料，塑料属于；导线里面的材质是铜丝，铜丝属于(选填“绝缘体”或“导体”)。

（4） 以下是大家设计的电路图，其中明显不合理的方案是(选填“甲”、“乙”或“丙”)，该方案中闭合开关，小灯泡会迅速发烫甚至烧坏，这种情况被称作(选填“短路”、“断路”或“通路”)。针对这个问题，可以在这个方案的位置或位置 (选填①、②、③、④)处增加一个小灯泡，让这个电路恢复正常。(前两空每空2分，后两空每空1分)

注：以上电路示意图中，“ ”表示电池，“ ”表示开关，“ ”表示小灯泡。

（5） 经过讨论，大家认为最符合设计要求的方案是 。

（1） 活动步骤：①观察开关、电池夹等相关材料的特点。

②把、、依次用导线连接起来。

③接通开关，观察现象，灯泡会。

④断开开关，观察现象，灯泡会。

实验结论：一个完整的电路主要包括、、、四部分。

注意事项：实验时不能把导线直接把电池的正负极连接起来。

（2） 实验二；观察下图，连一连：

小明在12：00、12：10 分别拍摄飞机和客车的照片，如下图所示。把对应的内容连起来。

A．飞机                                                  E．静止不动

B．客车                                                  F．运动

C．客车上的乘客看到树                          G．往后退

D．飞机上的乘客看到树
