14 电路暗箱知识点题库

下图中，用电路检测器检测小灯泡的连接方式，正确的是( )。

A .

B .

C .

在一个电路中，有两个小灯泡同时发光，当取下一个后，另一个照常在发光，那么这个电路是（）。

A . 串联电路 B . 并联电路 C . 不能确定

根据检测记录，可以判断：检测的是接线盒（）。

A .

B .

C .

电路连接的方法有串联和并联两种，家庭中各用电器以及各插座之间一般都是的。

有一个4个接线柱的接线盒，小明用电路检测器检测后把接线柱之间的状态记录在下表中。

请你根据测试记录，推测里面电路是怎么连接的，在下图中用线表示你的推测结果。

拆卸手电筒发现有灯泡、电池、（）、变形的导线。

A . 开关 B . 绝缘体 C . 导体

就是有流出来的电流，通过用电器后有流回去的电流。

用一个电路检测器推断电路板下的连接情况，观察到如下结果：

根据上图，电路板下的电线不可能的连接是( )。

A .

B .

C .

D .

三节电压分别是1.5 伏的电池并联起来后连接在一个电路中，那么这个电路的电压是（）。

A . 4.5伏 B . 1.5伏 C . 3伏

设计试验测试常见的材料是否导电，画出检测装置的电路连接图。

将铁片和铁锈分别连接电路检测器，出现如图所示情况，请判断A物质是( )

A . 铁片，铁片具有导电能力 B . 铁锈，铁锈具有导电能力 C . 铁片，铁片不具有导电能力

下图是手电筒的示意图，完成下面问题。

电源、导线、用电器和( )是构成电路的必要元件。

A . 开关 B . 导体 C . 绝缘体

小小电路工人：安装照明电路

小明在学习了电路单元后，准备给自己建的卧室模型安装照明电路。

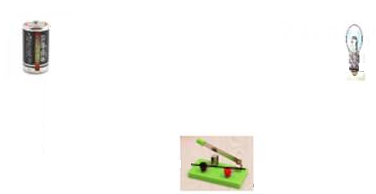

（1）设计模拟安装照明电路图：请你在下图中用笔画线代替导线，设计点亮卧室的床头灯和顶灯。

要求：一个开关分别控制一盏灯的亮灭。
（2）组装模拟卧室电路：在模拟安装照明电路时，我们用模拟卧室电源，用模拟床头灯和顶灯。
（3）检测电路：小明组装电路后，闭合开关发现顶灯没有亮，他们开始用下图的小组自制的电路检测器进行检查。下列关于自制电路检测器说法正确的是( )。

A . 自制电路检测器可以用来检测人体是否导电 B . 电路检测前需先将电路检测器的两个检测头接触一下 C . 为加快检测速度，可只用电路检测器检测-次
（4）小明用电路检测器检测一个接线盒内的电路连接，并将接线柱之间的通断状态记录如下表。下面的三个接线盒，符合表中的检测记录的是( ) 。

接线柱

1-3

2-3

3-4

通路

√

√

断路

√

A . B . C .
（5）检测后，小明发现是电路中的开关2坏了，如果需要自制一个小开关，下列材料能用的是( )。

A . 木块和铜片 B . 塑料块和木片 C . 铁块和铜片
