14 电路暗箱 知识点题库

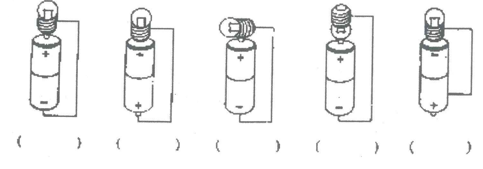

（1） 小刚用一节电池、一根导线和一个小灯泡组装了以下电路，下面哪些小灯泡会亮?请在会亮的电路下面的括号里打“√”。

（2） 小明家里有如图所示的材料，他拼装了两个电路。

①图1所示的是电路，图2所示的是电路。

A．串联

B．并联

C．短路

②小开关在电路中的作用是。

A．节约用电

B．控制电流通断

C．美观安全

③合上开关后，小灯泡较亮的是。

A．图1

B．图2

C．一样亮

（3） 小强组装了一个如图3所示的电路，合上开关后小灯泡不亮，请你分析小灯泡不亮的原因。

原因1：

原因2：

原因3：

（1） 龙龙要准备的电器元件有：电池、开关和小灯泡，请在答题卡对应编号填写各部分元器件的名称：

（2） 花灯内电路要如何连接呢？请你用线条表示导线，帮龙龙将上图中的电路元件连接起来。

（3） 龙龙的花灯电路组装好了，闭合开关后却发现小灯泡不发光，于是他对电路进行了检测。

操作步骤：

①检查导线的连接情况，再次固定各个连接部位，小灯泡依旧没有发光。

②替换新电池，小灯泡还是没有发光。

③用电路检测器检测导线，电路检测器的灯泡能亮。

④用电路检测：器检测小灯泡，电路检测器的灯泡不亮。

⑤为故障电路替换新的灯泡，电路正常了。

请根据龙龙的实验过程，完成检测记录表。

检测记录表

猜测：可能出现的故障	检测结果(在相应□内打“√”)
①接触不良	□有故障	□无故障
②电池没电了	□有故障	□无故障
③导线坏了	□有故障	□无故障
④小灯泡坏了	□有故障	□无故障

（4） 华华想制作一款可以播放音乐的花灯，由两个开关分别控制灯光和音乐播放，请你帮助他完成设计。

制作材料	设计图(画图)
①电源： ②电灯： ③音乐播放器： ④开关：

（1） 小欣按照如图的方法组装了电路，发现小灯泡不亮，是因为电路(    )

（2） 小欣过来检查了下电路，告诉他只要改动其中一根导线，闭合开关，就能使灯泡亮起来。请在图上连接错误的导线上打“×”，并在图上画出正确的导线接法。 (提醒：别忘记做)

（3） 小明正确连接后，闭合开关，发现灯泡还是不亮。请写出可能的故障原因。

①②

（4） 排除故障后，他们又增加了一个小灯泡，连接成了一个新的简单电路(如图)，此时开关闭合，电路中(    )。

（5） 小欣还想自制一个小开关，你能帮她选择材料，画出开关的设计图吗？

（1） 用线条代替导线，将下图探究电磁铁磁性的实验电路连接起来。

（2） 他们做的电磁铁能吸起8枚大头针，他们想要吸起更多的大头针，该怎样改进他们的实验？(至少写出两种改进方法。)

（1） 华华用一根导线、一节电池和一个小灯泡来点亮小灯泡，他尝试了多种连接方法。下列连接方式中会发生短路的是(    )。

（2） 一段时间后，通电后小灯泡的亮度越来越暗，最后小灯泡不发光。你认为最有可能的原因是(    )。

（3） 华华将一支废旧的铅笔不同材料的部分都拆开了，将材料依次放入电路测试能否点亮小灯泡，最后他发现(    )均可以连通电路。

（4） 在学习《电路》单元的知识后，华华绘制了红绿灯的电路图。一天过马路时，他发现红灯亮时，绿灯和黄灯都是不亮。此时，开关应与(    )连接。

（5） 华华从实验室找到一个电路暗盒，准备用电路检测器检测暗盒中的连接方式，依次连接接线柱后，在下表记录了接线柱之间的电流通断情况。下面三个接线盒，符合表中测试记录的是(    ) 。

	1-2	1-3	1-4	2-3	2-4	3-4
通路	√					√
断路		√	√	√	√

（6） 电工在使用螺丝刀工作时，应手拿螺丝刀的哪个部分操作更安全？(    )
