14 电路暗箱 知识点题库

（1） 图1插座表面白色的外壳所用的材料应该是（填“导体”“绝缘体”或“两种材料都可以”）。

（2） A，B，C，D四类插头中，可以与插座一匹配使用的是，可以与插座二匹配使用的是。（横线上请填大写字母）

（3） 小科同学将台灯插在插座一上，将电风扇插在插座二上，然后打开插座开关。他发现两种用电器均能正常使用，并相互不影响。由此可推测，此时台灯和电风扇的连接方式是（填“串联”“并联”或“串并联”）。

（4） 在课堂上我们还自制了一个小开关（如下图），这个开关不能用在生活中的220V电路中。原因是：。

（1） 将以下物体连入电路检测器两个检测头，小灯泡能亮的打“√”，不亮的打“×”。

干木块(    )  铁丝(    )    铅笔芯(    )    蜡笔(    )    橡皮(    )    铜钥匙(    )    铝片(  )    塑料尺(  )

（2） 图是一个带有4个接线柱的接线盒。盒子里面用导线把2号、3号、4号接线柱连接在一起。用上图电路检测器的两个检测头，分别连接以下的接线柱，通路的打“√”，断路的打“×”。

1和2(  )    3和4(  )    1和4(  )

2和3(    )    2和4(    )    1和3(    )

（3） 用电路检测器检测橡皮是否通电时，为什么要先把电路检测器的两个检测头接触一下，看看灯泡是否发光?

（4） 用电路检测器检测橡皮是否通电时，为什么要重复检测两次?

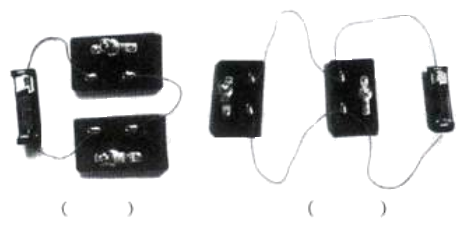

（1） 图一中，两节电池的连接方式是，电压是V，图二中，两节电池的连接方式是，电压是V。

（2） 通过实验发现：电池串联时小灯泡发光较，电池并联时小灯泡发光较。

（图一） （图二）[注：每节电池的电压是1.5V]

（1） 如图1所示，用画线代替导线，在简单电路中画出能让小灯泡亮起来的连接方法，确保检测器本身无故障。



（2） 检测时，注意检测顺序，交换检测，接触要充分，把每次检测的结果记录如下表所示：

小灯泡的变化	接点
	A-B	B-A	A-C	C-A	A-D	D-A	B-C	C-B
亮	√	√	-	-	-	-	-	-
灭	-	-	√	√	-	-	-	√
更亮	-	-	-	-	-	-	√	-
更暗	-	-	-	-	√	√	-	-

[现象与分析]探究暗箱里的电路时，检测器中小灯泡亮了，暗箱A、B两接点之间可能是；检测器中小灯泡变更暗了，暗箱A、D两接点之间可能是；检测器小灯泡更亮了 但交换方向后就不亮了，暗箱B、C两接点之间是；同时发现两节电池之间的正负极接法影响电路的通断。灯泡亮了的电路称之为 ，不亮的电路称之为。

（1） 电池中标有“+”的一端是，小灯泡中发光的部位是。

（2） 请你连接图中电路，使小灯泡亮起来。

（3） 小刚按下图连接电路，发现灯泡2不亮，灯泡1亮，下列猜想中，(    )是最符合实际的。

（4） 对于故障我们可以用电路检测器来进行检测。在制作电路检测器时我们要用到的材料有1节电池、1个电池盒、1个小灯泡、1个灯座和。

（5） 自制电路检测器除了可以检测我们的简易电路，还可以用来(    )。

①检测物体是否可以导电②检测干 电池是否有电

③检测家用插座是否可以正常使用

（6） 如果用自制的电路检测器对电路进行检测，下列操作规范的是(    )。

（7） 解决故障后小灯泡发光了，小刚想制作一个简易小开关来控制小灯泡的亮灭。他选择的材料的其中一种是小木块，你认为小木块是作为开关中的(    )使用的。 ．

（8） 小刚有一个带有4个接线柱的接线盒，检测后，他把接线柱之间的连接状态记录在了下表中。

	1-2	1-3	1-4	2-3	2-4	3-4
通路	√		√		√
断路		√		√		√

根据检测记录，小刚检测了接线盒(    )。

（9） 家用电压是V， 这样的电压对于我们人体是(填“安全”或“危险”)的，所以家里的开关按钮多数是用塑料做的，因为塑料是。

（1） 请看图一。当闭合开关S₁和S₂时，观察电流动的路径，用箭头在连接图中画出来；你认为哪几个照明灯亮？

图一中，照明灯亮。

（2） 请看图二。当闭合开关S₂时，观察电流动的路径，用箭头在连接图中画出来；你认为哪几个照明灯亮？

图二中，当闭合开关S₂时，照明灯亮。
