第四节技术设计方案知识点题库

如图所示是一款儿童“骑马”脖套，可穿在大人身上，小孩子骑坐在上面并可绑定双脚，有利于小孩的安全。产品设计时以下因素中，不需要考虑的是（）

A . 脖套贴合大人肩部的形状 B . 脖套材料要牢固可靠 C . 脖套座面适合小孩的臀部 D . 脖套尺寸适合大人的身高

图甲和图乙是孙丽设计的木质笔筒的两个方案。通过比较，方案乙的主要优点是（）

图甲图乙

A . 降低加工难度 B . 减少板材的使用量 C . 提高结构稳定性 D . 增大笔筒容量

沃尔沃最近推出了一款便携式充气儿童安全座椅，下列关于该产品的设计分析与评价不正确的是（）

A . 放气后体积小，方便运输，考虑设计的经济原则 B . 采用真皮制做，主要是从“物”的角度考虑的 C . 座椅自带充气泵，可由蓝牙远程控制充放气，符合设计的创新原则 D . 座椅充气后柔软舒适，考虑了人的心理需求

如图所示是一款午休折叠床。请完成以下任务：

（1）从人机关系的角度分析，该产品考虑了静态的人和动态的人的是(在A .折叠床宽度有多种尺寸可供选择；B .折叠床有多种颜色可供选择；C .折叠床折叠起来的尺寸较小中选择一项，将序号填写在横线处)。
（2）以下说法中，主要从环境角度考虑的是(在A .折叠床有多种颜色可供选择；B .午休折叠床可折叠收纳；C .扶手可收放；D .有置物边袋，轻松收纳；E .右侧有6档状态可调节中选择一项，将序号填写在横线处)。
（3）当扶手收起，人坐在A位置时，折叠床会侧翻，合理的改进是(在A .加高折叠床高度；B .加宽折叠床宽度；C .支架更换成密度大的材料中选择一项，将序号填写在横线处)。
（4）万向轮跟折叠床的连接方式是(在A .刚连接；B .链连接中选择一项，将序号填写在横线处)。
（5）企业制造出样品后，以下四个试验方法中，测试强度的试验的有、
首先，将折叠床放在试验台上，限制万向轮水平方向移动，进行A、B试验项目

A.折叠床放平后，在折叠床的中间施加冲击力

B.折叠床放平后，依次在折叠床的A、B、C、D四侧施加力。

然后，用压板将万向轮固定在试验上，进行C、D试验项目

C.折叠床靠背6挡位来回调节

D.折叠床靠背调节到最高挡位，对靠背施加水平方向的力

如图所示是一款被褥除螨仪，下列关于该仪器的设计分析和评价中不正确的是（）

A . 仿生外观设计，鲸鱼造形，主要考虑了人的因素 B . 通过拍打床褥即可快速深度除螨，符合了设计的实用原则 C . 不使用时手柄可折叠，方便收纳，主要考虑了环境的因素 D . 智能红外线防漏感应，避免伤害使用者皮肤和眼睛，符合了设计的安全原则

如图所示的多功能插线板，内置4000W过载保护器；设有普通电源插孔和USB插孔，每层设有独立开关控制，智能分流；面板采用钢琴烤漆工艺，安全美观，防火阻燃；底部有防滑脚垫不易磨损接触面。下列关于该插线板的设计分析中，主要从环境因素考虑的是（）

A . 底部有防滑脚垫不易磨损接触面 B . 每层独立开关控制，智能分流 C . 采用钢琴烤漆工艺，安全美观 D . 设置普通电源插孔和USB插孔

如图所示是一款手机快门无线遥控器，无需第三方APP或任何接头设备，依靠蓝牙即可在9米范围内实时控制手机的快门，为自拍提供了极大的方便。下列关于该无线遥控器的设计分析和评价的说法中不正确的是（）

A . 依靠蓝牙控制快门，主要考虑了“人”的因素 B . 可挂在钥匙链上，携带方便，主要考虑了“环境”的因素 C . 通过蓝牙远程操控相机快门，不需要额外增加外设，符合设计的创新原则 D . 可以在9米范围内实现快门控制，符合设计的实用原则

在做课堂演示实验时，由于讲台高度较低，坐在后排的同学不易看清实验过程。针对该问题，有学生提出对学校的实验仪器提篮（如图所示）进行改进。将提篮翻转后放在讲台上，作为实验演示平台，方便后排学生观看。设计要求如下：

A .不影响原有提篮的功能；

B .作平台使用时，稳定性好；

C .操作方便，材料自选。

请根据设计要求完成以下任务：

（1） ①画出改进后的提篮设计草图，必要时用文字说明；
②在设计草图上标注主要的尺寸；
（2）学生发现该问题的途径是（从“A .技术研究；B .技术试验；C .观察日常生活；D .收集和分析信息”中选择合适的选项，将序号填入横线处）；
（3）在解决该问题时，所受到的限制条件是（从“A .教师的身高；B .讲台的大小； C .实验设备的种类”中选择合适的选项，将序号填入横线处）；
（4）为防止实验时仪器不慎碰落，打算对平台进一步优化。下列优化措施最合理的是。
A .较低的木质围栏 B .较高的木质围栏 C .较高的玻璃围栏

李琳发现老人使用马桶如厕时起立艰难，想在如图甲所示的马桶右侧墙面上安装一个扶手用于如厕后辅助站立，李琳用方木料制作了如图乙所示的扶手，扶手上的安装孔直径为10mm，请帮李琳设计一个扶手的安装底座，底座安装在马桶右侧的墙壁上，设计要求如下：

A. 底座能可靠地在固定在墙壁上，具有足够的连接强度，且安装方便；

B. 扶手只能水平方向旋转90°，当扶手和墙壁垂直时，扶手不能再转动，以确保使用安全，只有当扶手向上抬起20mm时才能折向墙壁；

C. 所用材料为2mm厚的钢板，其他配件可自选。

请根据上述要求完成以下任务：

（1） ①画出安装底座的设计草图，必要时可用文字说明；
②在设计草图上标注安装底座的主要尺寸；
（2）李琳在技术试验过程中，发现木扶手连接孔的弧形端容易崩裂，需要对扶手的连接端进行加固，李琳采用0.5mm厚度的铜皮进行包裹加固，用细铁钉固定，下列剪裁方案示意图最合理的是（从下列选项中选择合适的选项，将序号填入横线处）。
（3）李琳测得一般老人在正常坐姿状态下的高度如图丙所示，当坐立在马桶上的人站立起来时，右手能扶住扶手使力，辅助站立，从人机关系角度分析，扶手最适合安装的高度是。（从图中所示高度h₁～h₆中选择合适的选项）
（4）下列连接件中适合用于将扶手安装到底座上的是_______。（从下列选项中选择合适的选项，将序号填入横线处）

A . 六角螺栓、螺母 B . 紧定螺钉 C . 自攻螺钉 D . 膨胀螺栓

我们在进行产品设计分析时，首先要考虑的重要三要素是（）

A . 物、人、环境 B . 物、人、安全 C . 物、环境、适应性 D . 人、物、材料成本和结构

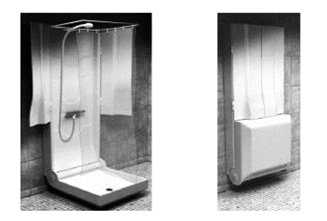

如图所示是一款折叠浴室。不用时底座可以轻松折叠，非常节省空间。适合装在空间较小的浴室内。淋浴头的高度可调节，拥有电子控温的冷热水调节器，淋浴更加方便轻松，采用了铝结构框架，能够承受较大重量。请完成以下任务：

（1）设计时提出了以下要求，主要从“环境”角度考虑的是（在“A .淋浴头高度可调节；B .底座可折叠；C .能够承受较大重量”中选择一项，将序号填写在横线处）
（2）电子控温冷热水调节器，使淋浴更加方便轻松。下列人机关系目标中未涉及到的是。(在“A . 高效；B . 安全；C . 舒适；D . 健康”中选择一项，将序号填写在横线处)
（3）折叠浴室简单实用,主要从人机关系“动态尺寸”的角度考虑的是（在“A .淋浴头的高度可调节；B .底座可折叠；C .折叠浴室的长度、宽度”中选择一项，将序号填写在横线处）
（4）折叠浴室背板需要固定在墙上，下列选项中最合适的是。
（5）为了使底座在不用时可以轻松折叠，连接方式应采用（在“A .铰连接；B .钢连接”中选择一项，将序号填写在横线处)
（6）使用时发现底座表面倾斜度不够导致排水不畅，于是重新测量底座表面长度、宽度，计算出合适的倾斜角度，这体现了系统分析的。（在“A .整体性原则；B .综合性原则；C .科学性原则”中选择一项，将序号填写在横线处）

如图所示的是一款儿童“骑马”脖套，可穿在大人身上，小孩子骑坐在上面可绑定双脚，有利于小孩的安全。对该产品的设计分析中，下列说法中不正确的是（）

A . 脖套的颜色主要是考虑了人的生理需求 B . 脖套的材料主要是考虑了物的因素 C . 脖套的座面形状主要是考虑了人的因素 D . 脖套的材料需要考虑环境的因素

瑞士发明家乔治偶然发现自己裤腿上粘满了一种草籽，而且粘的很牢固。乔治感到很奇怪，他用放大镜仔细观察这种草籽，发现草籽与衣服纤维是交叉在一起的。受此启发，乔治发明了尼龙搭扣。这种构思方法是（）

A . 模仿法 B . 联想法 C . 奇特性构思法 D . 草图法

如图a所示是某品牌的火红点无油烟炒锅，运用了独有的火红点技术。开始对锅加热后，当锅底的火红点图案由两种深浅不同的红变成一种红色时，表示温度达到最佳温度烹饪温度，此时下菜，能有效避免有害物质和油烟的产生。请回答下列问题：

（1）从人机关系的角度分析，该炒锅火红点的设计没有涉及的目标是（在A . 高效；B .健康；C . 安全中选择合适的选项，将序号填入下划线处）；
（2）根据设计分析的知识，下列设计中是从“环境”角度考虑的是（在A . 设计可视锅盖；B . 采用磁力聚能环锅底；C . 装配宽厚电木手把中选择合适的选项，将序号填入下划线处）；
（3）下列连接方式中，最适合用于锅体与手柄连接的是（在A . 沉头铆钉；B .沉头螺丝；C . 烙铁锡焊中选择合适的选项，将序号填入下划线处）；
（4）在使用过程中，手柄是炒锅受力最多、最大的部件，极易损坏。一次研究性学习活动中，某学习小组设计了如图b所示的手柄。下列尺寸中，仅考虑了静态尺寸的是（在A . 8；B．98；C . R45；D . Ф28中选择合适的选项，将序号填入下划线处）；从设计的一般过程分析，研究性学习小组所做事项应该属于阶段（在A . 信息收集；B . 设计分析；C . 方案呈现；D . 绘制图样；E . 测试评估中选择合适的选项，将序号填入在下划线处）；
（5）另一研究性学习小组设计了如图c所示的手柄金属部分。在实践室中，制作该零件，合适的流程是（在A ．划线→钻孔→锯割→锉削→弯折；B ．划线→锯割→钻孔→锉削→弯折；C ．划线→钻孔→锉削→锯割→弯折中选择合适的选项，将序号填入在下划线处）。

如图所示的零件需要用膨胀螺栓水平安装在竖直墙面上，在实际安装中小明发现该零件设计存在不足，故进行了改进。下列改进方案中最合理的是（）

A .

B .

C .

D .

如图所示是一款集桌子与架子为一体的多功能家具，采用金属与木材的搭配，仅需简单的三步，即可从一个支持6人同时使用的桌子变身为一个收纳架。下列关于该多功能家具的分析正确的是（）

A . 仅需三步，便可实现功能转换，考虑了人的心理需求 B . 方形桌面的设计，体现了设计的技术实用原则 C . 与桌板连接部分采用平行四边形方式变形，主要考虑了环境的因素 D . 该设计采用了木材，不适宜在潮湿的环境中使用，体现了技术的创新性

小明的脚崴了，医生给他配了根拐杖，他用了一段时间，发现撑拐时有明显的震动，于是他想将拐杖改进。请你帮助小明设计该减震拐杖，设计要求如下：

①仅允许对支撑杆进行改造；

②改造后的拐杖长度不变，应有明显的减震功能；

③连接可靠，具有一定的强度；

④主材采用弹簧、直径大小合适的实心钢柱，辅材自选；

⑤实心钢柱可采用焊接，需考虑组装的可行性。

请完成以下任务：

（1）设计该改造结构，不需要考虑的尺寸是、（在A . 270;B . Ф22；C . 580;D . 200；E . Ф18中选择合适的选项，将序号填入横线处）；
（2） ①画出减震拐杖的设计草图；
②在设计草图上标注主要尺寸；
（3）制作时，需要对支撑杆进行适度改造，从台虎钳夹持的牢固性和防止支撑杆外观受损角度考虑，下列夹持方式合理的是（在下列选项中选择合适的选项，将序号填入横线处）。

A . B . C .

如图所示是某款新一代的扫地机器人，扫地、拖地、吸尘功能三合一，五合一全能基座，能满足不同用户的需求。请完成下列各题：

（1）扫地机器人将人从家务活动中解放出来，可以有更多时间休闲或学习。这体现了技术的价值是（在“A .解放人；B .保护人；C .发展人”中选择合适的选项，将序号填入横线处）；
（2）扫地机器人自动集尘、自动补水、自动烘干、自动除菌体现了技术的性质是（在“A .复杂性；B .目的性；C .综合性”中选择合适的选项，将序号填入横线处）；
（3）该扫地机器人增加了语音操控和 3D 导航，可以自动探测房间内的障碍物，规划清洁房间最合理的路线，任务完成或电量耗尽自动回到基座进行充电。以上描述体现的设计原则有、（在“A .创新原则；B .经济原则；C .道德原则；D .实用原则；E .技术规范原则；F .美观原则”中选择合适的选项，将序号填入横线处）；
（4）超薄机身，能自由出入各类家具底部，实现了对低矮空间地面清洁的覆盖，主要考虑了的因素（在“A .人；B .物；C .环境”中选择合适的选项，将序号填入横线处）；
（5）基座实时显示扫地机器人电量，剩余续航时间等信息，考虑了（在“A .普通人群与特殊人群；B .静态的人与动态的人；C .人的心理需求；D .信息的交互”中选择合适的选项，将序号填入横线处）。

如图所示是一款笔筒，设计师在其设计构思的过程中应用的构思方法是（）

A . 形态分析法 B . 联想法 C . 设问法 D . 仿生法

如图所示为某学生设计的太阳能花盆湿度控制系统，当花盆湿度低于最小值时，控制模块发出浇水指令，水泵出水；当湿度高于最大值时，水泵停止浇水。请根据示意图和描述，完成以下任务：

（1）该控制系统属于（A .开环控制系统；B .闭环控制系统），控制手段是（A .人工控制； B .自动控制）；
（2） “风吹日晒”属于湿度控制的（A .干扰因素；B .影响因素；C .约束条件）；
（3）长时间阴雨天气，系统需要启动备用电源充电，这主要考虑了因素（A .物；B .人；C .环境）；
（4）要提高湿度控制系统的精准度，以下措施不可行的是（A .提高传感器的灵敏度；B .提高控制模块的控制精度；C .提高水泵的额定功率）；
（5）设计系统时，要根据充电电池的容量，选择合适的太阳能光伏板，体现系统的（A .动态性；B .相关性；C .环境适应性；D .目的性；E .整体性）。
