第四节技术设计方案知识点题库

如图所示课桌模型，若不考虑其他因素，仅为了提高其稳定性，下列选项中效果最好的是（）

A .

B .

C .

D .

为给如图所示的木盒增加提手，某同学设计了四套提手方案，考虑提手的结构强度，下列方案中，最合理的是（）

A .

B .

C .

D .

人类通过研究青蛙的眼睛，发明了电子蛙眼；通过对海豚游泳阻力小的研究发明了能提高鱼雷航速的人工海豚皮；以上发明主要运用下列哪种构思方法？（）

A . 草图法 B . 模仿法 C . 奇特构思法 D . 联想法

如图所示的烘鞋器，将烘鞋器放入鞋内，可快速烘干鞋子。以下说法中错误的是（）

A . 烘鞋器能方便地放入鞋子，考虑了人机关系高效的目标 B . 长度可调，适应不同尺寸的鞋子，考虑了人的动态尺寸 C . 形状与鞋子内部空间相匹配，设计分析时考虑了环境因素 D . 具有漏电保护功能，考虑了人机关系安全的目标

如图所示的工件甲(钢管)与工件乙(圆钢)通过紧定螺钉连接。工作时，两工件相互间能转动但不能分开。工件乙连接部分设计方案最合理的是( )

A .

B .

C .

D .

如图所示是一款可直立放置的铅笔盒，关闭时盒身与盒盖通过磁铁牢固地吸合，打开盒盖时可当笔筒使用。下列说法中正确的是( )

A . 利用磁铁吸合盒身与盒盖，主要是从物的角度考虑的 B . 关闭时可直立放置，体现了设计的技术规范原则 C . 既可以当铅笔盒，又可以作笔筒，体现了技术的综合性 D . 关闭时盒身和盒盖可以牢固吸合，实现了人机关系的安全目标

如图所示是一款可折叠式时尚自行车头盔，下列关千该产品的设计分析和测试中不正确的是（）

A . 各构件之间用铰链接实现折叠，主要考虑了物的因素 B . 展开后的大小要适当，主要考虑了环境的因素 C . 设计这款头盔还需要进行安全性能试验 D . 折叠后可放入背包或者挎包，主要考虑了环境的因素

如图所示为一款便携式儿童充气安全座椅，下列关于该产品的设计分析与评价不正确的是（）

A . 放气后体积小，方便运输，体现了设计的经济原则 B . 能用蓝牙远程控制自带充气泵充放气，符合设计的创新原则 C . 椅子高度和宽度的设计主要考虑了“环境”的因素 D . 座椅充气后柔软舒适，主要考虑了“人”的需求

小明尝试设计一款可折叠的座椅。他提出了下列结构方案，其中最合理的是（）

A .

B .

C .

D .

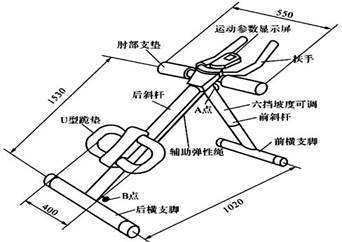

如图所示某企业生产的一款跪姿智能健腹机有两档高度和六挡坡度，可以让用户根据自身情况调整高度和坡度来实现不同强度的训练。使用时人趴在扶手上，通过蜷缩腹部带动U型跪垫在后斜杆上向上滑动，实现健身美腰的目的。

图 1

（1）下列尺寸中不是从人机关系角度考虑的是（从①1530； ②550； ③400；④1020 中选择一项，填入横线处）
（2）在前支脚横杆上加装滚轮，方便移动，主要是从的角度进行分析（从①人；②物； ③环境中选择一项，填入横线处）
（3）如果想增加训练的强度，辅助弹性绳一端与U型跪垫相连的，另一端应连接在图中所示的点（从①A 点；②B 点中选择一项，填入横线处）
（4）如图2所示是跪姿智能健腹机调节高度的连接件，由于长期使用导致变形无法使用。小通同学想利用所学的知识用2mm厚的钢板制作如图所示的连接件，连接件时孔需对齐，以保证螺栓螺母精准连接。合理的流程是：划线→锯割→锉削→ → （从①钻孔；②弯折；③攻丝；④套丝中选择一项，填入横线处）
（5）为了防止固定该连接件的螺母脱落，可采用最有效的方法是在螺母外侧加上（从①平垫圈；②弹簧垫圈；③开口销中选择一项，填入横线处）

如图所示的电动机，安装在底座上时要沿箭头方向调整位置，以保证皮带处于紧张状态。下列电动机底座安装孔的设计中，合理的是（）

A .

B .

C .

D .

如图所示是一座简易木质桥梁模型，现在想对其进行加固，下列方案不合理的是（）

A .

B .

C .

D .

小明带弟弟去洗手，并为他打开水龙头，但发现他还是无法够到水流进行冲洗。小明决定为该水龙头增加一个调节装置。请完成以下任务：

（1）出现该问题的原因是设计时没有考虑(在“A .普通人群的需求；B .特殊人群的需求；C .生理需求；D .人的静态尺寸”中选择合适的选项，将序号填入横线处)
（2）小明首先进行了设计分析，提出下列设计要求，其中不合理的是 (在下列选项中选择合适的选项，将序号填入横线处)

A . 装置能防止锈蚀； B . 装置结构简单，操作方便； C . 利用通用技术实践室现有材料和工具加工；
（3）小明设计了三种水流位置调节装置，其中结构合理的是 (在下列选项中选择合适的选项，将序号填入横线处)

A . B . C .
（4）用大小足够的钢板制作你所选方案中竖直板，合理的加工流程为：A→B→→→E(在“A .划线；B .锯割；C .锉削；D .钻孔；E .弯折”中选择合适的选项，将序号填入横线处)
（5）将你所选方案的竖直板和导水槽组装在一起，下列紧固件最合适的是 (在下列选项中选择合适的选项，将序号填入横线处)

A . B . C .

如图所示三脚凳，若凳脚粗细、支撑面形状面积都相同，从稳定性角度考虑，其中最合理的是（）

A .

B .

C .

D .

如图所示为哈罗助力车，其锂电池最大续航里程50km，限速20km/h，采用液压减震器和实心轮胎。电子智能锁可通过手机APP扫码解锁，并可显示剩余电量和可续航里程。下列说法不合理的是（）

A . 具有自行车的基本功能，遵循了设计的实用原则 B . 通过手机APP扫码解锁，体现了设计的创新原则 C . 采用锂电池而不采用铅酸电池，遵循了设计的可持续发展原则 D . 采用液压减震器和实心轮胎的设计，主要考虑了物的因素

小明家阳台需安装洗衣柜，位置如左图所示。小明收集了家人的需求后，明确了设计要求：内部有容积，洗衣方便。洗衣柜工作在日晒雨淋环境中，寿命要长，能承受一定的压力，要保持足够稳定。根据设计要求，小明画出了右图示的设计草图。请回答下列问题。

（1）制定设计方案时需确定结构材质，在（在“A .方案筛选；B .方案呈现；C .设计分析；D .收集信息”选择一项填入横线）步骤中确定。
（2）洗衣后废水自动流入废水口，大理石台面需有一定倾角，支撑架的横杆也应有一定倾角，横杆与支撑杆组装时，横杆应做切削处理，下列选项中，横杆处理后的形状最合理的是　　。

A . B . C .

某木质结构由构件1和构件2组成，构件1如图所示，请根据图示完成下面小题。

（1）构件2为下列选项中的（）

A . B . C . D .
（2）关于加工制作构件1和构件2，下列说法正确的是（）

A . 产品设计选择材料时，首先应该考虑材料的价格和加工成本 B . 想要避免暴露在空气中发生变形、开裂，选择实木材料比人造板材更好 C . 加工构件1、2连接处的凹槽可以用木工锯、凿子和木工锉 D . 两构件连接处在加工时留出的余量，要用平刨刨掉
