如图所示为餐厅设计的餐椅。设计师设计成悬挑椅结构，事实证明这件作品非常适于用作餐椅。这件悬挑椅结构，构架材料采用钢条，主体构架连同扶手形成一个框式，而坐面与靠背所组成的另一个框式与主体构架结合，从而形成一个简洁优雅的形式。该餐椅的设计( )

A . 侧重造型 B . 侧重结构 C . 侧重材料 D . 是技术设计与艺术设计的综合体

如图所示是一款整理盆，适合人坐着时放在腿上使用。设计者在设计时进行了以下分析，其中不恰当的是（）

A . 搁置在腿上的部分应设计成与腿部契合的形状 B . 需要将盆分隔成多个区域，分别放置处理前后的蔬菜 C . 盆体设计成网状结构，以便于处理蔬菜时滤水 D . 应选择环保材料，有利于健康

如图所示是一款创新的智能扫地机器人，可以很好的帮助主人完成各项任务，以下对改扫地机器人不是从功能方面的评价的是（）

A . 含渗水水箱，配干湿分离抹布，实现拖抹创新 B . 融入WiFi远程操控，随时一键启动更人性化 C . 采用独特的材质，让扫地机更有质感 D . 全方向信号防撞充电座，回充信号加宽至180°。降低回充率

请根据材料，回答问题。

天气越来冷，小王想为自己家里设计一张床上用的便携式手提电脑架，这样就能暖和的使用电脑。

（1）为了设计制作这一电脑桌，他搜集到了以下信息：①电脑的外形尺寸；②电脑的重量；③床的长度；④电脑生产厂家； ⑤电脑的价格。你认为设计电脑桌需要的信息有：（）

A . ②③④ B . ①②④ C . ①② D . ③④⑤
（2）小王构思了这样一个方案，画出了如图所示的设计草图，下列对该方案的解释，不合理的是（）

A . 可变角支架调节，方便手提电脑的使用 B . 挡板的作用，是为了扣住手提电脑 C . 支撑面板上散热孔，是为了电脑散热的需要 D . 可拆卸支架，方便电脑的移动

如图所示是一款，适合人坐着时放在腿上使用。设计者在设计时进行了以下分析，其中不恰当的是（）

A . 盆体设计成网状结构，以便于处理蔬菜时滤水 B . 搁置在腿上的部分应设计成与腿部契合的形状 C . 需要将盆分隔成多个区域，分别放置处理前后的蔬菜 D . 应选择环保材料，有利于健康

孙俪对如图所示的户外垃圾桶结构经行改进。以下措施不合理的是（）

A .

雨篷可活动，方便投放垃圾 B .

改变底座的形状，更容易放稳 C .

外筒可绕轴转动，方便清洗 D .

降低桶外固定点，提高稳定性

故宫建筑群承载了中国数百年的历史，多采用斗拱、飞檐结构（如图所示）。飞檐的造型减少了屋顶的沉重感，使建筑静中有动，增添了建筑飞动轻快的美感，并传达出尊贵凝重的寓意，丰富了古建筑文化。以上对该经典结构的评价是从哪些角度进行的（）

A . 技术、文化 B . 技术、工艺 C . 民俗、文化 D . 民俗、工艺

在普通电动车的结构的基础上，设计师改进设计了一款专供残疾人使用的轻型电动车。该设计说明（）

A . 改进是为了增加使用寿命 B . 改进后的产品是为了提高速度 C . 结构的改变导致其使用功能的变化 D . 改进是为了改变产品的能耗

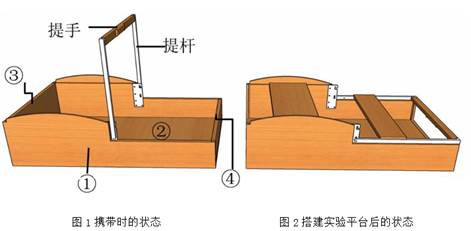

如图所示为一个提手可向一边折叠的实验演示提篮，提手向上提时手柄不能向一边折叠，提篮主要由实木板制作，两头侧板③、④可以取出搁置在另两侧板边沿或手柄上搭建实验演示平台（如图2所示）。根据该设计方案回答下列各小题。

（1）要实现题中功能要求，下列关于侧板①与侧板④之间的接合方法最为合理的是（）

A . B . C . D .
（2）下列关于侧板①与底板②的接合方法，最适合的是（）

A . B . C . D .
（3）制作模型测试后，发现提篮不够稳固，改进时，用1mm厚的铁皮制作了如下图3所示的加固连接件，下列安装该加固连接件的方法最合理的是（）

A . B . C . D .
（4）如图4所示为提篮与提杆之间的连接件，用厚度为3mm的铁板来制作，用钳工工艺加工其开口槽的步骤方法为：划线→→→锉削。
（5）如图5所示的提杆由厚度为10mm的铝板加工而成，提手由方木料制作，图5中的通孔1与图4的腰型槽装配适合的连接件为，图5中的螺纹盲孔与图4开口槽装配适合的连接件为。

A.钢铆钉 B.自攻螺丝 C.螺钉 D.紧定螺钉

在客厅里摆放茶几是很多家庭的习惯，现在的茶几风格各异，但无论是哪一种都要与装修风格相协调，这样才能起到画龙点睛的作用。为使客厅的茶几更具有艺术欣赏价值，那么应该侧重茶几的（）

A . 功能设计 B . 造型设计 C . 安全设计 D . 强度设计

学校举办各种活动时需要沿路放置道路指示牌，并在不用时折叠存放。小明同学设计的道路折叠指示牌部分结构如图甲所示；其立柱顶端安装位置如图乙所示（正三角形管，管壁厚2mm，在相应位置有两个直径为3mm圆孔）。请设计一个指示牌与立柱的连接结构，设计要求如下：

A .与图乙立柱进行刚连接；

B .厚5mm的硬质指示牌可以稳固放置在连接结构上；

C .材料用 2mm 的钢板，辅助材料自选。

（1）为保证支脚能转动并稳定地卡在展开和折叠的位置，底座和支脚的连接结构需选择；

A . ①② B . ①③ C . ②③ D . ③④
（2）上题两构件之间可以采用的连接方法包括；

A . ① B . ② C . ②③ D . ②④
（3） ①画出设计草图，必要时可用文字补充说明；
②在设计草图上标注主要尺寸；
（4）设计并制作完成之后进行试验，以下试验中不需要的是。
①摇曳推拉指示牌，观察是否与连接结构牢固可靠；

②摇曳立柱，观察是否与连接结构是否有松动或转动；

③反复拆装连接结构与立柱的连接，观察是否操作便捷

A . ① B . ② C . ③ D . ①③

一般多层楼房都不配备电梯，老年人上下楼梯不方便，如图，这是某公司研制的简易电梯示意图，电梯安装在墙壁上。人站在电梯的踏板上，抓住扶手启动电梯即可上下楼。请针对该电梯系统回答以下问题：

（1）为了减少电梯不用时踏板占用楼梯空间，合理的措施是。(从以下措施中选择一项：①踏板可翻转；②踏板可拆卸；③减小踏板面积，将序号填写在横线处)
（2）为了加强电梯管理，仅供缴费的住户使用，合理的措施是、。(从下列措施中选择两项：①给缴费的住户配一把钥匙，开锁后可以使用；②采用红外线检测装置，检测到是缴费的住户才能使用；③采用指纹识别，有权限者才能使用；④电梯定时开放，将序号填写在横线处)
（3）在保证电梯安全运行这一目标的同时，要兼顾降低电梯运行成本、符合人机关系等目标，这体现了系统分析的(从以下选项中选择一项：①科学性；②整体性；③综合性，将序号填写在横线处)原则。

小张家的鞋架（如图），容纳鞋子较少，无法放置长筒靴，且所有的鞋直接放置在外不够整洁。

请你帮她设计一款鞋柜。

设计要求：结构稳固，布局合理；能放置各类鞋子；柜门开启方便，鞋子取放容易。

（1）请画出鞋柜的设计草图，并配合文字说明如何实现设计要求。
（2）简述你选用的制作材料、主要加工工具，并说明柜门和柜体之间是如何连接的。
（3）你设计的鞋柜还有哪些附加功能？

浙江省考试通用技术试题随着科技的发展，平板液晶电视成为人们选购的主流产品，而壁挂式安装方式是最受大家喜爱的。现厂家要求设计一平板液晶电视机挂架，已知条件和设计要求如下：

A．适用安装32－47英寸的平板液晶电视，电视机背面的安装孔距尺寸(长AB×高AC)一般为：200×150mm、200×200mm、275×275mm、330×275mm、400×350mm、400×400mm等；

B．要求最大承重70kg；

C．与墙壁的安装螺钉直径为6mm，与电视机的安装螺钉直径为6mm；

D．挂架要求安装牢固可靠。

请根据上述设计要求，完成以下任务：

（1） ①画出电视机挂架的设计草图，必要时可用文字说明；
②在设计草图上标注安装和调整有关的主要尺寸；
（2）说明电视机在挂架上的位置是如何调节的；
（3）为确保电视机的正常使用，电视机安装时要求背面应有一定的通风散热空间。下列措施能合理提高电视机背面散热效果的是、。(在下列选项中选择两项，将序号填入)。
①在电视机背面和挂架连接的中间加垫加厚连接垫；

②在电视机背面的安装墙面上加工出一定的散热孔；

③增加挂架的横截面高度；

④在挂架上设计小型风扇。

如图所示为一个提手可向一边折叠的实验演示提篮，提手向上提时手柄不能向一边折叠，提篮主要由实木板制作，两头侧板③、④可以取出搁置在另两侧板边沿或手柄上搭建实验演示平台（如图 2 所示）。根据该设计方案回答下列各小题。

（1）要实现题中功能要求，下列关于侧板①与侧板④之间的接合方法最为合理的是（）
（2）下列关于侧板①与底板②的接合方法，最适合的是（）
（3）制作模型测试后，发现提篮不够稳固，改进时，用 1mm 厚的铁皮制作了如下图3所示的加固连接件，下列安装该加固连接件的方法最合理的是（）
（4）图4所示为提篮与提杆之间的连接件，用厚度为 3mm 的铁板来制作，用钳工工艺加工其开口槽的步骤方法为：划线→ →→锉削。
（5）如图5所示的提杆由厚度为10mm的铝板加工而成，提手由方木料制作，图5中的通孔1与图4的腰型槽装配适合的连接件为，图5中的螺纹盲孔与图4开口槽装配适合的连接件为。

小明网课期间一直都用平板电脑在上课，一次不小心把平板夹掉地上，中间连接处断了，原来连接处是塑料部件，一摔就折断了，其他部分都是厚实较重的金属结构，一点问题都没有，他打算利用方形铝块自己设计并制作一个连接件，用于修复平板夹。请你帮助小明设计该装置的连接部分，设计要求如下：

A．仅设计中间连接处，原来的部分不做改动，上下两处的圆孔大小都是5毫米，其他相关尺寸见图；

B．新设计的部件要光滑，连接后能使支架实现左右方向30度的角度调整；

C．不用的时候能够向底座折叠，放入盒子；

D．设计要美观。

请完成以下任务：

（1）小明查看了说明书，夹抓调节范围为50-100mm，该尺寸设计主要考虑了的因素(在“A ．物；B ．人；C ．环境；D ．人的动态尺寸”中选择合适的选项，将序号填入下划线处)；
（2）小明观察到支架杆中间是长槽孔，你认为开孔的主要目的是 (在“A ．美观；B ．稳定性；C ．强度要求”中选择合适的选项，将序号填入下划线处)；
（3） ①画出连接处设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸；
（4）小明制作完成后，进行如下技术试验，有关说法最合理的是 (选择合适的选项填入下划线处)。

A . 调节好角度，小明在支架上挂了5瓶500ml矿泉水，属于强化试验法，需要做； B . 组装好各部件后，小明放上平板电脑，然后调节左右和上下角度，模拟试验法，需要做； C . 组装好各部件后，小明不断调节左右和上下角度，直到它损坏，强化试验法，需要做。
