功能虚夸、价格低廉、外观花哨的“山寨手机”成为一种非主流手机文化，这种源于抄袭和模仿的所谓“山寨精神”迎合了众多的消费者。下列说法正确的是（）

A . 结构设计不应满足于一种或几种功能的实现为基本目标 B . 满足人的个性化需求是产品开发最重要的因素 C . 系统各部分的功能越多越好 D . 手机各部分功能发生变化都会影响手机整体功能的发挥

现代人离不开自行车，自行车无噪声、无污染、质量小、结构简单、造价低廉、使用和维修方便，既能作为代步和运载货物的工具，又能用于锻炼身体。自行车自问世以来，人们一直在不断地改进和完善它。请你从辅助功能方面(即在自行车上合理增加新的功能）对如图所示的自行车作进一步的完善（）

A . 改善车座结构，增强柔软性、抗震性； B . 使车座便于空气流通，减少臀部积汗； C . 车体安装消解震动力装置； D . 安装防滑、防倒装置；

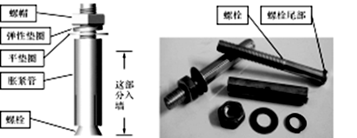

如图所示为膨胀螺栓示意图。安装膨胀螺栓需要以下环节：

①选择一个与膨胀螺栓胀紧管相同直径的钻头，安装在电钻上；

②把膨胀螺栓套件一起放入孔内；

③在墙壁钻孔，孔的深度最好与螺栓的长度相同；

④拧下螺帽，把被固定的物品上打有孔的固定件对准螺栓装上，再把螺帽拧紧。

请分析膨胀螺栓安装流程，回答以下问题。

（1）正确的安装流程是：
→→→(在横线处填写装配环节的序号)。
（2）与平垫圈的作用相比，膨胀螺栓套件中弹性垫圈(弹垫)的优点是（）

A . 防止螺栓或螺帽松动 B . 减少摩擦 C . 防止螺栓的外螺纹损坏 D . 分散压力，防止变形
（3）螺栓尾部直径明显增大，这样的结构主要作用是（）

A . 增大横截面积，增加了强度 B . 用于扩大墙壁上洞口的大小 C . 在螺帽拧紧时，使胀紧管扩大 D . 用于检测墙壁上洞口的大小是否合乎要求

如图甲所示是一款多功能文具盒的草图。请回答问题。

（1）以下对该方案的分析不正确的是（）

A . 文具盒的盖子就是相框 B . 支撑板与文具盒间可能是铰连接 C . 两边凸起有利于文具盒竖放 D . 支撑板与相框间是刚连接
（2）要实现该方案中的功能，若文具盒与相框连接处的结构如图乙所示，则相框对应连接处的结构应选择（）

A . B . C . D .

如图所示是一款儿童家用小黑板。小黑板采用磁性材料制作，下面的四个脚之间增加了一块面板A，并增设了四个储物罐，而且四个脚的高度可调。下列不是从功能角度对该产品进行评价的是（）

A . 黑板采用磁性材料制作，方便各类磁性教具的粘贴 B . 面板A的设计增强了产品的结构强度 C . 四个脚的高度可调，是为了方便不同儿童的身高要求 D . 四个储物罐是为了方便存放各类不同的教学用具

如图所示是一扇可以在竖直方向转动的窗户，以下窗体和窗框之间的连接件不能实现角度调节和固定功能的是（）

自锁滑块

A .

B .

C .

D .

为了提高传统木结构建筑的抗震能力，日本普通的民宅采用了“箱体设计”一一剧烈地震发生时，房屋整体可以倒下甚至翻滚，但不会崩碎。这说明：（）

A . 采用这种设计的房屋，结构稳定性十分高 B . 采用这种设计的房屋，结构强度十分高 C . 如果物体结构的强度很高，其结构稳定性必然很低 D . 这种设计不合理，物体结构的稳定性越高越好

某设计师发现画师在墙体上手工绘图耗时长、难度大，于是研发了如图所示的墙体彩绘机。该机器由数据传输子系统、供墨子系统、喷印小车运动子系统等组成。工作人员将要打印的图片输入电脑，操作系统把图片解码成打印所需的信号送入主控制箱，主控制箱通过步进电机带动丝杆使X轴导轨上下运动，小车控制箱通过直流伺服电机使喷印小车在X轴导轨上左右移动；同时喷印小车配合供墨子系统在指定位置打印特定的颜色。请根据描述和设计要求完成以下任务：

（1）设计师发现问题的途径是（在A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息中选择合适的选项，将序号填入横线处）。
（2）当小车控制箱出现故障时，小车就不能正常的工作，这体现了系统的 (在A .动态性; B .相关性; C .环境适应性中选择合适的选项，将序号填入横线处)；
（3）供墨子系统的控制手段属于(在 A .手动控制; B . 自动控制; C . 开环; D . 闭环中选择合适的选项，将序号填写在横线处) ;
（4）喷印小车运动控制子系统中，被控对象为(在 A .小车控制箱; B . 直流伺服电机; C .喷印小车; D . X轴导轨中选择合适的选项，将序号填入横线处) ;
（5）所安装的脚轮带有调节脚，关于调节脚的作用说法中不合理的是(在 A .提高整体结构的强度; B . 减少彩绘机工作时机器的震动; C . 调节底座水平中选择合适的选项，将序号填入横线处);
（6）下列因素中，不属于影响彩绘机系统优化的因素的是(在A .步进电机的工作精度; B .供墨系统的可靠性; C .系统的使用场合; D . 墙体的颜色中选择合适的选项，将序号填写在横线处)。

如图所示C919中型客机，全称COMAC C919，是中国首款按照最新国际适航标准，具有自主知识产权的干线民用飞机，是由中国商用飞机有限责任公司于2008年开始研制的。其结构复杂，体积庞大，但飞机头部在几千米的高空中飞翔受到大气阻力作用而不损坏，除材料因素外，从结构的角度分析是因为（）

A . 壳体结构，受到的外力小 B . 框架结构，强度高 C . 实体结构，稳固性好 D . 壳体结构，受到的应力小

小明在通用技术实践课的操作中发现，工件尺寸稍大于钳口的最大张开尺寸，台虎钳就无法夹持，小明决定针对台虎钳的钳口进行改进设计。

请完成以下任务：

（1）小明提出了下列设计要求，其中不合理的是（将序号填入横线处）；

A . 改进后的钳口既可以夹持长方体，又可以夹持圆柱体； B . 改进后的钳口可以夹持任意尺寸的工件； C . 钳口材料要有足够的强度； D . 钳口夹持面要作防滑处理，钳口与钳身的连接方式保持不变。
（2）小明设计了三种钳口，其中结构合理的是（在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C .
（3）用大小合适的方钢制作你所选方案的一侧钳口，合理的加工流程为：A→→→C（在“A .划线；B .锯割；C .锉削；D .钻孔”中选择合适的选项，将序号填入横线处）；
（4）要把改进后的钳口安装到台虎钳上，合理的安装孔形式是、（在下列选项中选择合适的选项，将序号填入横线处）。
A. B. C. D. E.

有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？

小马为老师录制网课制作了一个如图所示的手机支架。转动支架立杆可调整手机的位置并利用其阻尼定位，使手机处于水平状态。小马在使用中发现手动调整操作不方便，位置不易控制。设想用直流减速电机传动装置来替代用手转动支架，用转换开关控制电动机的正转和反转，从而控制立杆的转动方向。请你帮助小马设计该传动装置的机械部分，设计要求如下：

①电动机安装在底板上，安装位可根据设计需要自定；

②手机位置能在一定范围内调整；

③结构可靠，传动灵活：

④所需材料和配件自选。

请根据描述和设计要求，完成以下任务。

（1） ①画出传动装置的设计草图，设计方案可用简图表示，必要时用文字说明；
②在设计草图上标注主要尺寸；
（2）小马发现问题的途径是（在A . 观察日常生活；B . 收集和分析信息；C . 技术研究和技术试验中选择正确的选项，将序号填入下划线处）；
（3）转动支架立杆可使手机位始终处于水平状态，主要考虑了（在A . 图像的清晰度；B . 图像的大小；C . 图像不变形中选择正确的选项，将序号填入下划线处）；
（4）用转换开关控制直流减速电动机的正转、反转、停止，则转换开关应选用。

A . B . C .

小明发现家里电子产品的连接线放置杂乱，他想解决这个问题，因此设计了如图所示的脸状构件，用来整理这些连接线。请完成以下任务：

（1）小明发现问题的途径是（在“A .观察日常生活；B .收集和分析信息；C .技术研究和技术试验”中选择合适的选项，将序号填在横线处）；
（2）小明想用 2mm 厚的薄钢板加工该构件，合理的加工流程为：
划线→ →锯割→ → （在“A .划线；B .锯割；C .钻孔；D .锉削；E .弯折”中选择合适的选项，将序号填在横线处）；
（3）将该构件安装到水泥墙上所需要的标准件最适合的是 ( 在下列选项中选择合适的选项，将序号填入横线处)；

A . B . C . D .
（4）该构件上腰形孔设计的主要作用是（在“A .对称美观；B .节省材料；C .便于调整安装误差”中选择合适的选项，将序号填在横线处）。
