2 共点力平衡条件的应用 知识点题库

用质量为M的吸铁石，将一张质量为m的白纸压在竖直固定的磁性黑板上．某同学沿着黑板面，用水平向右的恒力F轻拉白纸，白纸未移动，则此时黑板对白纸的摩擦力的大小为（   ）

如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源．现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R=2.5Ω，金属导轨电阻不计，g取10m/s² ． 已知sin 37°=0.60，cos 37°=0.80，求：

在水平力F作用下，重为G的物体沿墙壁匀速下滑，如图所示．若物体间与墙之间的动摩擦因数为μ，则物体所受的摩擦力的大小为（   ）

体操运动员在进行自由体操比赛时，有如图所示的比赛动作，当运动员竖直倒立（头没有接触地面）保持静止状态时，两手臂对称支撑，夹角为 ，当 变大时，则（   ）

所受重力G₁=8 N的砝码悬挂在绳PA和PB的结点上．PA偏离竖直方向37°角，PB沿水平方向，且连在所受重力为G₂=100 N的木块上，木块静止于倾角为37°的斜面上，如图LZ212所示，sin 37°=0.6，cos 37°=0.8.试求：

木块与斜面间的摩擦力大小；木块所受斜面的弹力．

如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F₁ ， 现在磁铁上方中心偏左位置固定一通电导线，电流方向如图所示，在加上电流后的一小段时间内，台秤读数为F₂ ， 则以下说法正确的是(    )

如图所示，质量M=60 kg的人用绳子通过定滑轮拉着质量m=10 kg的物块一直保持静止不动。若不计绳与滑轮的摩擦，绳与竖直方向的夹角为α=60°，g取10 m/s²。下列说法中正确的是（   ）

如图，光滑斜面上放置一根通有恒定电流的导体棒，空间有垂直斜面向上的匀强磁场B，导体棒处于静止状态。现将匀强磁场的方向沿图示方向缓慢旋转到水平方向，为了使导体棒始终保持静止状态，匀强磁场的磁感应强度应同步（   ）

如图所示，斜面C固定在地面上。物体A、B均静止不动，所受重力分别为G_A=10N和G_B=20N。绳MO与ON垂直。求：

如图所示，在与水平方向夹角为60°的光滑金属导轨间有一电源，在相距1 m的平行导轨上放一质量为m＝0.3 kg的金属棒ab，通以从b→a，I＝3 A的电流，磁场方向竖直向上，这时金属棒恰好静止．求：

用弹簧测力计竖直悬挂一个静止的小球，下列说法中正确的是（   ）

如图所示，在倾角θ=37°的绝缘斜面上，固定一宽L=0.25m的平行金属导轨，在导轨上端接入电源和滑动变阻器，电源电动势E=15V，内阻r=1Ω，一质量m=20g的金属棒ab与两导轨垂直并接触良好，导轨与金属棒的电阻不计．整个装置处于磁感应强度B=1T，方向水平向右与金属棒ab垂直的匀强磁场中．调节滑动变阻器R=24Ω时，金属棒恰能在导轨上静止，已知：g=10m/s² ， sin37°=0.6，cos37°=0.8

跨越汾河的座座大桥，见证了太原城市发展的时代变迁！图1为祥云桥，采用了斜拉桥方式，其部分结构可简化为图2所示。其中A为主桥面，B为索塔，C为斜拉索，B处于竖直方向，C与B之间的夹角均为θ。已知A的重量为G，重心与B在同一竖直线上，不考虑桥梁其他部分对A的作用，问：

如图所示，A、B、C是三个质量均为m的物块，A置于固定的水平桌面上，A与桌面间的动摩擦因数为0.5，C置于水平地面上，物块A的左端连接劲度系数为 的轻弹簧M，A、B间通过轻质细绳相连，连接A与滑轮的轻绳水平，连接B与滑轮的轻绳竖直，B、C间通过劲度系数为 的轻弹簧N相连，开始时轻绳伸直但无作用力，轻弹簧M恰好为原长，重力加速度为 现在轻弹簧M的左端施加一水平向左的外力F缓慢拉动轻弹簧，弹簧始终在弹性限度内，当轻弹簧N的弹力大小为原来的一半时，轻弹簧M的左端移动的距离可能为（   ）

如图所示，放在水平面上的物体A用轻绳通过光滑定滑轮，连接另一个物体，并处于静止。这时A受到地面的弹力为N，摩擦力为f，若把A向左稍微移动一些，再次平衡时则（   ）

如图所示，建筑工地上某人正在用图示装置缓慢拉升质量为m₀=200kg的重物，在某一时刻，OA绳与竖直方向夹角 =37°，OA与OB绳恰好垂直。已知此人不存在翻转可能，故可将他视为质点。已知人与地面间的动摩擦因数μ=0.5，并视最大静摩擦力等于滑动摩擦力，取重力加速度g=10m/s²。求：

我校趣味运动会上，物理老师用乒乓球拍托球跑，球、球拍与人保持相对静止，球拍与水平方向的夹角为 ， 如图甲所示。图乙是在倾角为的静止斜面上用竖直挡板挡住与甲图中相同的球，忽略空气阻力和一切摩擦，重力加速度为g，下列说法正确的是（   ）

如图所示，一个人站在水平地面上的长木板上用力推箱子，木板、人、箱子均处于静止状态，三者的质量均为 ， 重力加速度为。下列说法正确的是（   ）

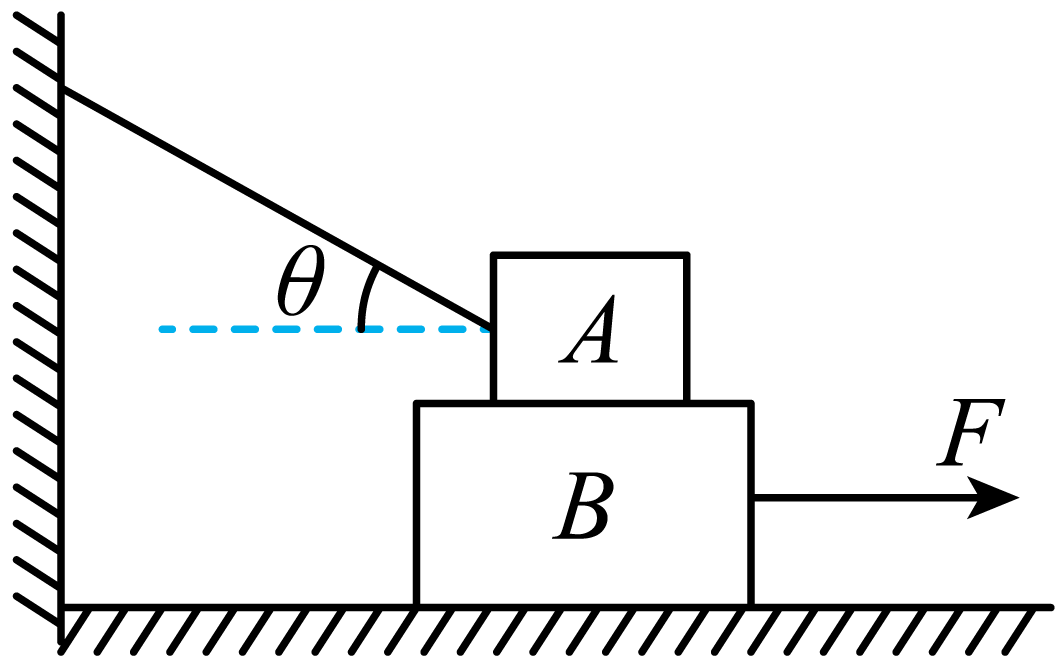

如图所示，物体A叠放在物体B上，物体A的质量为1kg，物体B的质量为2kg，A用轻绳系在墙壁上，轻绳与水平方向成53°角，A与B、B与地面间的动摩擦因数均为0.5，若用水平力F把B匀速向右拉（A未掉下），g取10m/s² ， sin53°=0.8，cos53°=0.6。求：

如图所示，一弹性轻绳（弹力与其伸长量成正比）左端固定在墙上A点，右端穿过一固定的光滑圆环B连接一个质量为m的小球，小球在B点时，弹性轻绳处在原长状态。小球穿过竖直固定杆在C处时，弹性轻绳的弹力大小为mg。将小球从C点由静止释放，到达D点时速度恰好为0.已知小球与杆间的动摩擦因数为0.2，A、B、C在一条水平直线上， ， ， 重力加速度为g，弹性绳始终处在弹性限度内。则小球从C运动到D的过程中（ ）
