2 探究电磁感应的产生条件知识点题库

如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是 ( )

A . 闭合开关瞬间 B . 断开开关瞬间 C . 闭合开关后拔出铁芯瞬间 D . 闭合开关后保持变阻器的滑动头位置不变

边长L=10cm的正方形线框，固定在匀强磁中，磁场的方向与线圈平面的夹角θ=30°，如图，磁感应强度随时间变化规律为B=（2+3t）T ，则3s内穿过线圈的磁通量的变化量△Φ为多少？

法拉第发明了世界上第一台发电机﹣﹣法拉第圆盘发电机．铜质圆盘放置在匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各有一个铜电刷与其紧贴，用导线a、b将电刷与电灯连接起来形成回路．如图所示从上往下看逆时针匀速转动铜盘，若图中铜盘半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，转动的角速度为ω．则下列说法正确的是（）

A . 回路中的电动势等于BL²ω B . 回路中的电流等于 $\text{[math]}$ C . 回路中电流方向从b导线流进灯泡，a导线流进铜盘 D . 回路中产生的是大小和方向周期性变化的电流

如图所示，几位同学在做“摇绳发电”实验：把一条长导线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学迅速摇动AB这段“绳”．假设图中情景发生在赤道，地磁场方向与地面平行，由南指向北．图中摇“绳”同学是沿东西站立的，甲同学站在西边，手握导线的A点，乙同学站在东边，手握导线的B点．则下列说法正确的是（）

A . 当“绳”摇到最高点时，“绳”中电流最大 B . 当“绳”摇到最低点时，“绳”受到的安培力最大 C . 当“绳”向下运动时，“绳”中电流从A流向B D . 在摇“绳”过程中，A点电势总是比B点电势高

如图所示，阻值为R的金属棒从图示位置ab分别以v₁、v₂的速度沿光滑水平导轨（电阻不计）匀速滑到a′b′位置，若v₁：v₂=1：2，则在这两次过程中（）

A . 回路电流I₁：I₂=1：2 B . 产生的热量Q₁：Q₂=1：4 C . 通过任一截面的电荷量q₁：q₂=1：1 D . 外力的功率P₁：P₂=1：2

如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方（略靠前）固定一根与线框平面平行的水平直线导线，导线中通过图示方向的恒定电流，释放线框，它由实线位置下落到虚线位置未发生转动，在此过程中穿过线框的磁通量（）

A . 逐渐增大 B . 逐渐减小 C . 始终为零 D . 先增大，然后减小；在增大，最后又减小

如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则

（1）穿过线框平面的磁通量为多少；
（2）若使框架绕轴OO′转过60°角，则穿过线框平面的磁通量为多少；
（3）若从初始位置转过180°角，则穿过线框平面的磁通量为变化为多少．

如图所示，两根足够长且平行的光滑金属导轨与水平面成53°夹角固定放置，导轨间连接一阻值为6Ω的电阻R，导轨电阻忽略不计．在两平行虚线m、n间有一与导轨所在平面垂直、磁感应强度为B的匀强磁场．导体棒a的质量为m_a=0.4kg，电阻R_a=3Ω；导体棒b的质量为m_b=0.1kg，电阻R_b=6Ω；它们分别垂直导轨放置并始终与导轨接触良好．a、b从开始相距L₀=0.5m处同时将它们由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场（g取10m/s² ，不计a、b之间电流的相互作用sin53°=0.8）．求：

（1）当a、b分别穿越磁场的过程中，通过R的电荷量之比；
（2）在穿越磁场的过程中，a、b两导体棒匀速运动的速度大小之比；
（3）磁场区域沿导轨方向的宽度d为多大；
（4）在整个过程中，产生的总焦耳热．

（1）一同学在做“探究感应电流方向”的实验时，用电池组、滑动变阻器、带铁芯的线圈 A、线圈 B、检测电流计及开关组成图示电路．在开关闭合、线圈 A 放在线圈 B 中的情况下，该同学发现：将滑线变阻器的滑动端 P 向右加速滑动时，电流计指针向右偏转，电流计指针发生偏转的主要原因是；当将线圈 A 向上移出 B 线圈的过程中，电流计指针（选“向左”或“向右”）偏转。

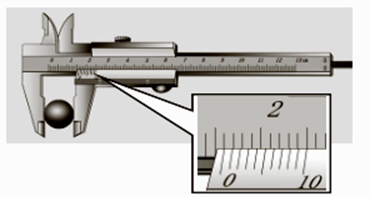

（2）做“探究单摆的周期与摆长关系”实验中，某一次实验中，小慧同学先测得摆线的长为L=89.11cm，用游标卡尺测小球直径的结果如图所示，则当次实验的摆长为cm。

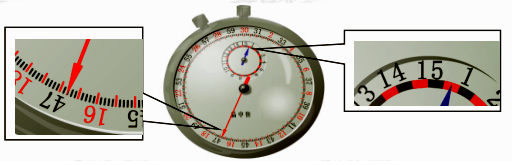

接着小慧同学利用秒表测单摆的周期，当小球第1次经过最低点时计数1，以后小球每经过一次最低点计数一次，当第50次经过最低点时停止计时，秒表读数如图，则当次单摆的周期为 s。

将面积为3.0×10^-4 m² 的圆面放入水平向右的匀强磁场中，圆面与磁感线之间的夹角为30°，如图所示，若穿过该圆面的磁通量为3.0×10^-5Wb，则此匀强磁场的磁感应强度B 应等于：（）

A . 1.0×10^-1 T B . 5.0×10^-2T C . 2.0×10¹T D . 2.0×10^-1T

图甲、图乙是交流发电机示意图，线圈ABCD在磁场中匀速转动．下列说法正确的是（）

图片_x0020_1478693080

A . 图甲中穿过线圈的磁通量最大，电路中的感应电流最大 B . 图乙中穿过线圈的磁通量为零，电路中的感应电流最大 C . 图甲中穿过线圈的磁通量变化率为零，电路中的感应电流为零 D . 图乙中穿过线圈的磁通量变化率最大，电路中的感应电流为零

某输电线路横穿公路时，要在地下埋线通过，为了保护线路不至于被压坏，预先铺设结实的过路钢管，再让输电线从钢管中穿过．电线穿管的方案有两种：甲方案是铺设两根钢管，两条输电线分别从两根钢管中穿过；乙方案是只铺设一根钢管，两条输电线都从这一根钢管中穿过，如图12所示．如果输电导线输送的电流很大，那么，以下说法正确的是 ( )

图片_x0020_1953880484

A . 无论输送的电流是恒定电流还是交变电流，甲、乙两方案都是可行的 B . 若输送的电流是恒定电流，甲、乙两方案都是可行的 C . 若输送的电流是交变电流，乙方案是可行的，甲方案是不可行的 D . 若输送的电流是交变电流，甲方案是可行的，乙方案是不可行的

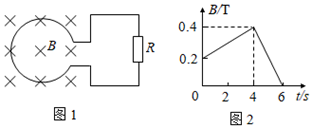

如图1所示，一个圆形线圈的匝数 $\text{[math]}$ 匝，线圈面积 $\text{[math]}$ ，线圈的电阻 $\text{[math]}$ ，线圈外接一个阻值 $\text{[math]}$ 的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间的变化规律如图2所示，下列说法中正确的是（）

图片_x0020_100012

A . 在 $\text{[math]}$ 内穿过线圈的磁通量变化量为 $\text{[math]}$ B . 前 $\text{[math]}$ 内通过电阻R的电量为 $\text{[math]}$ C . $\text{[math]}$ 内电阻R的功率为0.2 W D . $\text{[math]}$ 整个电路中产生的热量为 $\text{[math]}$

如图所示，在磁感强度为B、方向垂直纸面向里的匀强磁场中，有一竖直放置的光滑导电轨道，轨道间接有电阻R。套在轨道上的金属杆 $\text{[math]}$ 长为L、质量为m、电阻为r。现用竖直向上的拉力，使 $\text{[math]}$ 杆沿轨道以速度v匀速上滑（轨道电阻不计），重力加速度为g。求：

图片_x0020_1208179310

（1）所用拉力F的大小；
（2） $\text{[math]}$ 杆两端电压 $\text{[math]}$ 的大小；
（3）电阻R消耗的电功率。

如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路。在铁芯的右端套有一个表面绝缘的铜环A，不计铁芯和铜环A之间的摩擦。则下列情况中铜环A不会运动的是(　　)

图片_x0020_100005

A . 在线圈中通以恒定的电流 B . 通电时，使滑动变阻器的滑片P向右匀速移动 C . 通电时，使滑动变阻器的滑片P向左加速移动 D . 开关突然断开的瞬间

许多智能手机都有无线充电功能。其基本原理是：充电底座以及手机终端分别内置了线圈，送电线圈通有一定频率的交流电，当两者靠近，通过电磁感应在手机受电线圈中产生一定的感应电流，从而将电能从发射端转移到接收端，便开始从充电座向手机进行供电，忽略送电线圈和受电线圈的电阻。下列关于无线充电的说法正确的是（　　）

图片_x0020_100012

A . 充电底座可用大容量的干电池作为电源 B . 送电、受电线圈受到的安培力一定是引力 C . 受电线圈中电流的大小与电源频率有关 D . 受电线圈中电流的大小与受电线圈匝数有关

随着电动汽车的大量普及，汽车无线充电受到越来越多的关注，无线充电简单方便，不需手动操作，没有线缆拖拽，大大提高了用户体验。受电线圈安装在汽车的底盘上，如图所示，当电动汽车行驶到安装在地面的供电线圈装置上，受电线圈即可“接受”到供电线圈的电流，从而对蓄电池进行充电。关于无线充电，下列说法不正确的（）

A . 无线充电技术与变压器的工作原理相同 B . 只有将供电线圈接到直流电源上，才能对蓄电池进行充电 C . 受电线圈中交变电流的频率与供电线圈中交变电流的频率相同 D . 受电线圈没有对准供电线圈（二者没有完全重合）时，也可以进行无线充电

下列说法正确的是（）

A . 原子核的比结合能越大，原子核越稳定 B . 电源的电动势为3V，把电源接在电路中，电源每秒将3J的化学能转化为电能 C . 对于原子核的衰变，改变外部环境条件，原子核的半衰期也会变化 D . 对于给定的闭合线圈，放在不同的磁场中，磁场的磁感应强度越大，穿过线圈的磁通量越大

如图所示为无线充电原理图，由与充电基座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（）

A . 送电线圈中产生周期性变化的磁场 B . 送电线圈中产生均匀变化的磁场 C . 送电线圈和受电线圈通过互感现象实现能量传递 D . 手机电池是直流电源，所以受电线圈输出的是恒定电流

如图所示，一矩形线圈abcd有一半处在磁感应强度垂直平面向里的匀强磁场中，虚线MN为磁场边界且与cd边平行，穿过线圈的磁通量为 $\text{[math]}$ 。当线圈以cd为轴从图中位置转过45°的瞬间，穿过线圈的磁通量为 $\text{[math]}$ ，则（）

A . $\text{[math]}$ ∶ $\text{[math]}$ = $\text{[math]}$ ∶1 B . $\text{[math]}$ ∶ $\text{[math]}$ =1∶ $\text{[math]}$ C . $\text{[math]}$ ∶ $\text{[math]}$ = $\text{[math]}$ ∶1 D . $\text{[math]}$ ∶ $\text{[math]}$ = $\text{[math]}$ ∶1
