一个矩形线圈面积为4.0×10^-4m² ，将它放入水平方向的匀强磁场中，线圈与磁场之间的夹角为30°，ad、bc边与磁场垂直，如图所示，该匀强磁场的磁感应强度为0.2T。现将线圈以ad为轴按图中所示方向旋转60°，则穿过线圈的磁通量的变化量为（）

A . 0 B . 8×10^-5W C . $\text{[math]}$ D . 1.6×10^-4W

物理课上，老师做了一个奇妙的“跳环实验”。如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后.将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某司学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均末动。对比老师演示的实验，下列四个选项中,导致套环未动的原因可能是（）

A . 线圈接在了直流电源上 B . 电源电压过高 C . 所选线圈的匝数过多 D . 所用套环的材料与老师的不同

发电机利用水力、风力等动力推动线圈在磁场中转动，将机械能转化为电能．这种转化利用了（）

A . 电流的热效应 B . 电磁感应原理 C . 电流的磁效应 D . 磁场对电流的作用原理

图所示的磁场中，有三个面积相同且相互平行的线圈S₁、S₂和S₃ ，穿过S₁、S₂和S₃的磁通量分别为Φ₁、Φ₂和Φ₃ ，下列判断正确的是（　　）

A . Φ₁最大 B . Φ₂最大 C . Φ₃最大 D . Φ₁=Φ₂=Φ₃

我们可以通过以下实验，来探究产生感应电流的条件．

①给岀的实物图中，请用笔画线代替导线补全实验电路；

②接好电路，合上开关瞬间，电流表指针（填“偏转”或“不偏转”）；

③电路稳定后，电流表指针（填“偏转”或“不偏转”）；迅速移动滑动变阻器的滑片，电流表指针（填“偏转”或“不偏转”）；

④假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的发生偏转，产生这的原因是.

如图所示，平行金属导轨固定在同一水平面内，导轨间距L=0.5m，右端接有阻值R=0.9Ω的电阻，一导体棒ab质量m=0.1kg，电阻r=0.1Ω，把它垂直放在导轨上，导体棒与金属导轨间的动摩擦因数μ=0.2，导体棒在水平恒力F的作用下以v=4m/s的速度向左匀速运动，并与两导轨始终保持垂直且良好接触，整个装置处在方向竖直向上磁感应强度B=0.4T的匀强磁场中．导轨电阻不计，求

（1）通过导体棒的电流大小和方向；
（2）恒力F的功率（g取10m/s²）．

随着科技的不断发展，无线充电已经进入人们的视线．小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化．下图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图．关于电线充电，下列说法正确的是（）

A . 无线充电时手机接收线圈部分的工作原理是“电流的磁效应” B . 只有将充电底座接到直流电源上才能对手机进行充电． C . 接收线圈中交变电流的频率与发射线圈中交变电流的频率相同 D . 只要有无线充电底座，所有手机都可以进行无线充电

下列现象中，属于电磁感应现象的是（）

A . 小磁针在通电导线附近发生偏转 B . 通电线圈在磁场中转动 C . 闭合线圈在磁场中运动而产生电流 D . 磁铁吸引小磁针

关于电磁感应现象的有关说法正确的是（）

A . 只要穿过闭合电路中的磁通量不为零，电路中就有感应电流产生 B . 穿过闭合电路中的磁通量减少，则电路中感应电流就减小 C . 穿过闭合电路中的磁通量越大，则电路中的感应电动势越大 D . 穿过闭合电路的磁通量变化越快，闭合电路中感应电动势越大

如图所示，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环心与两导线距离相等，环的直径小于两导线间距离。两导线中通有图示方向相同的恒定电流I。则当环（）

A . 向上运动时，环中产生顺时针方向的感应电流 B . 向下运动时，环中产生顺时针方向的感应电流 C . 向左侧靠近导线时，环中产生逆时针方向的感应电流 D . 向右侧靠近导线时，环中产生逆时针方向的感应电流

关于物理知识在生产、生活中的应用，下列说法正确的是（）

A . 真空冶炼炉的工作原理是电流的磁效应 B . 磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用 C . 变压器的铁芯所使用的材料是硅钢，主要原因是硅钢是铁磁性材料并且具有较大的电阻率 D . 在炼钢厂中，把融化的钢水浇入圆柱形模子，模子沿圆柱的中心轴线高速旋转，冷却后形成无缝钢管，这种技术采用的是离心运动的原理

下图为研究电磁感应现象的实验装置，部分导线已连接．

图片_x0020_149533198

（1）用笔画线代替导线将图中未完成的电路连接好．
（2）在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：将原线圈迅速插入副线圈时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）．原线圈插入副线圈后，将滑动变阻器触头迅速向右拉时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）；断开电键时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）．

某人在自行车道上从东往西沿直线骑行，该处地磁场的水平分量方向由南向北，竖直分量方向竖直向下。自行车车把为直把、金属材质，且带有绝缘把套，只考虑自行车在地磁场中的电磁感应现象，下列结论正确的是（）

图片_x0020_173385301

A . 图示位置中辐条A点电势比B点电势低 B . 图示位置中辐条A点电势比B点电势高 C . 自行车左车把的电势比右车把的电势高 D . 自行车在十字路口左拐改为南北骑向，则自行车右车把电势高

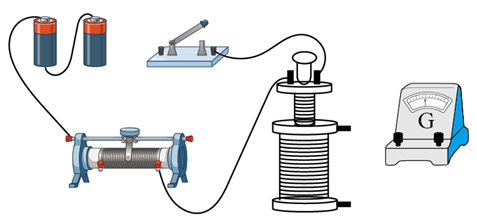

如图所示为“研究电磁感应现象”的实验装置。

图片_x0020_895754706

（1）请将图中所缺的导线补接完整。
（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后：
①将原线圈迅速插入副线圈时，灵敏电流计指针将。

②原线圈插入副线圈后，将滑动变阻器滑片迅速向左拉时，灵敏电流计指针将。

如图所示，水平放置的绝缘桌面上有一个金属圆环，圆心的正上方有一用轻质弹簧悬挂的条形磁铁。现将磁铁托起到弹簧处于原长时放开，磁铁将沿竖直方向上下振动。若磁铁在振动过程中始终没有接触桌面，则有（　　）

A . 磁铁上下振动时，金属圆环中将产生方向始终不变的感应电流 B . 磁铁上下振动时，金属圆环始终保持收缩的趋势以阻碍磁通量的变化 C . 在磁铁向下运动的过程中，圆环对桌面的压力大于圆环的重力 D . 当磁铁静止不动后，磁铁减少的重力势能全部转化为圆环中产生的电能

磁感应强度B在国际单位制中的单位是特斯拉（符号：T），下列单位中与磁感应强度单位一致的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌，为了隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加恒定磁场来快速衰减其微小振动，如图所示。出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（）

A .

B .

C .

D .

以下为教材中的四幅图，下列相关叙述正确的是（）

A . 甲图是法拉第电磁感应实验装置，通过该实验他首先发现了电流的磁效应 B . 乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属 C . 丙图变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流 D . 丁图金属探测器利用的是电磁感应原理，在被检测金属内部产生涡流

物理学源于生活，又对人类的生产、生活产生深远的影响。以下关于物理学知识及其在生产、生活中的实际应用的说法正确是（）

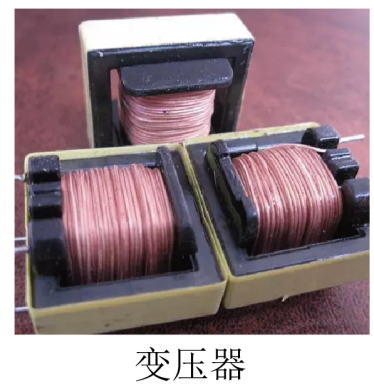

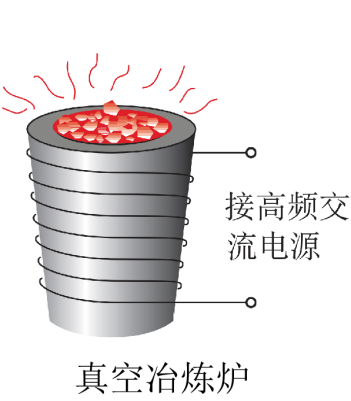

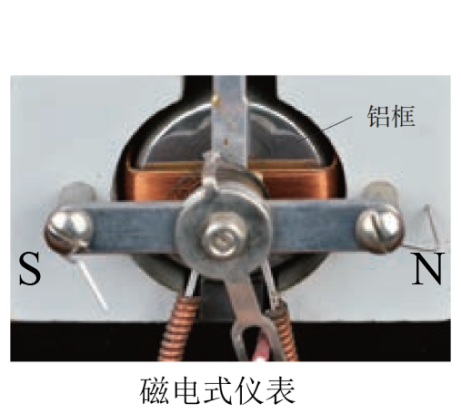

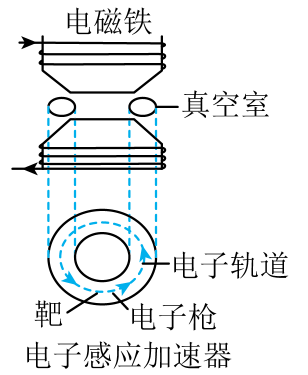

A . 电子感应加速器是利用磁场直接对电子进行加速来获得高速电子 B . 真空冶炼炉是利用炉体产生的涡流使炉内金属熔化，冶炼出高质量的合金 C . 磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用 D . 变压器用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯是为了减少变压器中的涡流，变压器可改变交变电流的电压和频率

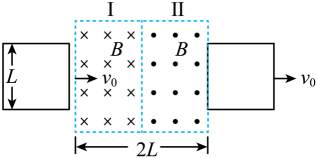

在光滑绝缘水平面上有如图所示两部分的磁场区域I和Ⅱ（俯视），分别存在着垂直纸面向内和垂直纸面向外的宽度均为L的匀强磁场，磁感应强度大小均为B。边长为L的正方形单匝金属线框在水平向右的拉力F的作用下（图中未画出）以初速v₀进入，且能保持全过程匀速穿过磁场区域，已知线框的电阻为R，则下列说法正确的是（）

A . 线框从整体处于I区到整体处于Ⅱ区的过程中穿过线框的磁通量变化量大小是0 B . 全过程中线框受到水平拉力的最大值 $\text{[math]}$ C . 全过程中线框产生的焦耳热 $\text{[math]}$ D . 若线框无拉力F的作用恰好能穿过磁场区域，则分析可得 $\text{[math]}$
