如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )

A . 小灯泡的电阻随着所加电压的增加而减小 B . 小灯泡灯丝的电阻率随着灯丝温度的升高而减小 C . 欧姆定律对小灯泡不适用 D . 如果把三个这种相同的灯泡串联后，接到电压恒为12V的电源上，则流过每个小灯泡的电流为0.4A

如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度

处．现用该表测一未知电阻，指针偏转到满刻度的

处，则该电阻的阻值为(　　)

A . 4R B . 5R C . 10R D . 16R

某同学要测量一均匀新材料制成的圆柱体的电阻率步骤如下：

（1）用螺旋测微器测量其直径如图2，可知其直径为 mm；
（2）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图1，则该电阻的阻值约为Ω．
（3）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A₁（量程0～3mA，内阻约50Ω）
电流表A₂（量程0～10mA，内阻约30Ω）
电压表V₁（量程0～3V，内阻约10kΩ）
电压表V₂（量程0～15V，内阻约25kΩ）
直流电源E（电动势3V，内阻不计）
滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S、导线若干．
为使实验误差较小，要求便于调节且测得多组数据进行分析，所选电流表；电压表；滑动变阻器（填所选器材的符号），并在图3框中画出测量的电路图．
（4）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=（用测出的物理量的符号表示）．

把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要并联一个Ω的电阻．改装成量程为15V的电压表需要串联一个Ω的电阻．

在“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡（2.5V，0.3A）、电流表、电压表以及滑动变阻器等实验器材：

（1）请在图甲中虚线框内按要求完成实验电路图（用笔线代替导线）
（2）图乙为实验中某同学连接好的实验电路图，在开关S闭合之前，应把滑动变阻器的滑动片P移到位置（填“A端”或“B端”）；实验中滑动片P从中间位置向B端移动过程中会观察到电压表读数变（填“大”或“小”）．

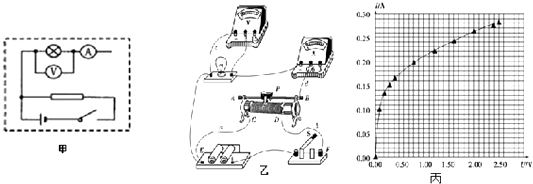

（3）如图丙所示是该研究小组测得小灯泡的I﹣U关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为2V时，其灯丝电阻值约为Ω．（保留两位有效数字）

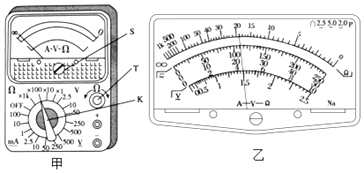

用如图甲所示的多用电表测量某一电阻的阻值，要用到选择开关K和两个部件S、T．请根据下列步骤完成测量（请将你的答案相应的字母或文字填写在空格内）：

（I）旋动部件，使指针对准电流的“0”刻线；

（II）将K旋转到电阻挡“×100”的位置；

（III）将插入“+”“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0刻线”或“∞刻线”）；

（IV）将红、黑表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，将K旋转到电阻档（填“×1k”或“×10”）的位置

（V）将两表笔短接，旋动合适部件，对电表进行调零

（VI）将两表笔分别与被测电阻相接

（VII）若电表的示数如图乙所示，则该电阻的阻值读数为Ω．

（VIII）测量完毕后，要将选择开关旋转到“OFF”位置．

在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）．

（1）试按实验的要求在实物图上连线（图中已连好一根导线）．
（2）若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将（填“左偏”、“右偏”、“不偏”）．

某同学欲将满偏电流I_g=100μA、内阻未知的电流表改装成量程较大的毫安表，并对改装表进行校对．

（1）该同学采用“半偏法”利用如图所示的电路测量电流表的内阻（图中电源的电动势E=6V）时，先闭合开关S₁ ，调节电位器R，使电流表指针偏转到满刻度：再闭合开关S₂ ，保持R不变，调节电阻箱R′，使电流表指针偏转到满刻度的：接着读出此时R′的阻值为198Ω．则该同学测出的电流表的内阻为R_g=Ω．
（2）若要将该电流表改装成量程为10mA的电流表，需给它（填“串联”或“并联”）一个阻值为R₀=Ω的电阻．
（3）把改装好的电流表与标准电流表串联在电路中进行校对．由于（1）中对电流表内阻测定存在系统误差，若改装好的电流表的测量值为I₁ ，标准电流表的测量值为I₂ ，则I₁I₂（选填“＞”、“=”或“＜”）．

一课外实验小组用如图所示的电路测量某待测电阻R_x的阻值，图中R₀为标准定值电阻（R₀=20.0 Ω）；

可视为理想电压表。S₁为单刀开关，S₂位单刀双掷开关，E为电源，R为滑动变阻器。采用如下步骤完成实验：

⑴按照实验原理线路图（a），将图（b）中实物连线；

⑵将滑动变阻器滑动端置于适当位置，闭合S₁；

⑶将开关S₂掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U₁；然后将S₂掷于2端，记下此时电压表的示数U₂；

⑷待测电阻阻值的表达式R_x=（用R₀、U₁、U₂表示）；

⑸重复步骤（3），得到如下数据：

	1	2	3	4	5
U₁/V	0.25	0.30	0.36	0.40	0.44
U₂/V	0.86	1.03	1.22	1.36	1.49
$\text{[math]}$	3.44	3.43	3.39	3.40	3.39

⑹利用上述5次测量所得 $\text{[math]}$ 的平均值，求得R_x=Ω。（保留1位小数）

一个定值电阻，其阻值约在20~30Ω之间，现需要测量其阻值。给出的实验器材有：

电池组 E：电动势9V，内阻约为0.5Ω

电压表V：量程0~15V，内阻约为20kΩ

电流表A₁：量程0～0.6A，内阻约为2Ω

电流表A₂：量程0～3A，内阻约为1Ω

滑动变阻器R₁：阻值范围0~100Ω，额定电流1A

滑动变阻器R₂：阻值范围0~1000Ω，额定电流0.1A

电键Ｓ、导线若干

如上图所示，有两种电路可供选择。测量中为了尽量减小实验误差，实验所用的电流表应为（填代号）滑动变阻器应为（填代号），实验应选图所示的电路图。

小王和小李两位同学分别测量电压表V₁的内阻.

图片_x0020_100013

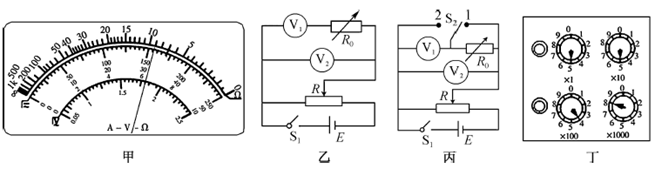

（1）先用调好的欧姆表“×1K”挡粗测电压表V₁的内阻，测量时欧姆表的黑表笔与电压表的（填“＋”或“—”）接线柱接触，测量结果如图甲所示，则粗测电压表V₁的内阻为k $\text{[math]}$ .
（2）为了精确测量电压表V₁的内阻，小王同学用如图乙所示的电路，闭合开关S₁前将滑动变阻器的滑片移到最（填“左”或“右”）端，电阻箱接入电路的电阻调到最（填“大”或“小”），闭合开关S₁ ，调节滑动变阻器和电阻箱，使两电压表指针的偏转角度都较大，读出电压表V₁、V₂的示数分别为U₁、U₂ ，电阻箱的示数为R₀ ，则被测电压表V1的内阻 $\text{[math]}$ .
（3）小李同学用如图丙所示的电路，闭合开关S₁ ，并将单刀双掷开关S₂打到1，调节滑动变阻器的滑片，使电压表V₂的指针偏转角度较大，并记录电压表V₂的示数为U，再将单刀双掷开关S₂打到2，调节电阻箱，使电压表V₂的示数仍然为U，此时电阻箱接入电阻的示数如图丁所示，则被测电压表V₁的内阻 $\text{[math]}$ $\text{[math]}$ .

测定电流表内阻的实验中备用的器材如下：

A．电流表（量程0～100 μA，内阻约为几百欧）；

B．标准伏特表（量程0～5 V）；

C．电阻箱（阻值范围0～999.9 Ω）；

D．电阻箱（阻值范围0～99999.9 Ω）；

E．电源（电动势2 V，内阻不为零）；

F．电源（电动势6 V，内阻不为零）；

G．滑动变阻器（阻值范围0～50 Ω，额定电流1.5 A）；电键和导线若干。

（1）采用图所示的电路测定电流表A的内阻，且要求较高的测量精确，那么从以上备用的器材中，电阻箱R₁应选用，电阻箱R₂应选用，电源E应选用。（填写字母代号）
（2）实验时要进行的步骤有：
A．闭合S₁；

B．闭合S₂；

C．将R₁的阻值调至最大；

D．调节R₁的阻值，使电流表指针偏转到满刻度；

E．调节R₂的阻值，使电流表指针偏转到满刻度的一半；

F．记下R₂的阻值。

把以上步骤的字母代号按实验的合理顺序填写在下面横线上的空白处：

①；②；③；④；⑤；⑥。
（3）如果在步骤F中R₂的阻值为600 Ω，则图1中电流表内阻R_g的测量值为Ω。
（4）如果要将第（3）小题中的电流表A改装成量程为0～5 V的伏特表，则改装的方法是与电流表联一个阻值为Ω的电阻。

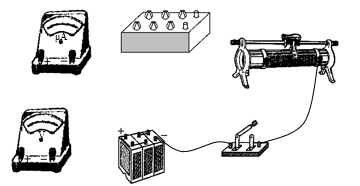

（5）图所示器材中，一部分是将电流表改装为伏特表所需的，其余是为了把改装成的伏特表跟标准伏特表进行核对所需的（要求对0～5 V的所有刻度都能在实验中进行核对）。试在图的实物图中画出连线。

两组同学在做电学实验：

（1）第一组同学用如图甲所示器材做描绘小灯泡伏安特性曲线实验，得到如图乙所示的I-U曲线，则电路连接需要条导线。图线发生弯曲的原因是。
（2）第二组同学选用图甲中的合适的器材按图丙所示电路完成“测定一节干电池的电动势和内阻”实验。实验测得的数据如图所示，并画出了U-I 图线：

①由此得电源电动势 E= V. 内阻 r= Ω；

②由图中实验测得的数据，实验中选用的滑动变阻器最合理的阻值变化范围为

A.0～5Ω B.0～15Ω C.0～30Ω D.0～50Ω

某同学利用如图所示电路测电压表内阻。所用实验器材有：电源E(内阻不计)，电阻箱R(最大阻值为9999 Ω)，待测电压表，开关S，导线若干。

实验时，先按电路图连好器材，调节电阻箱接入电路阻值，将相应电压表读数记录在表格中。

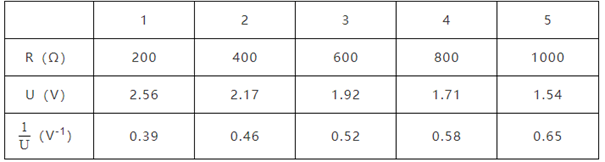

（1）请在如图中的 $\text{[math]}$ －R坐标图中标出坐标点并绘出图线。
（2）根据图线可确定电压表内阻R_V＝Ω，还可确定电源电动势E＝V。(计算结果保留2位有效数字)

为了测量一只量程为0～3 V、内阻值为数千欧的电压表的内阻，可采用一只电流表与它串联后接入电路．

（1）本实验测量电压表内阻依据的公式是．
（2）若提供的实验器材有：
A．待测电压表；

B．电流表A1(0～0.6 A，内阻约0.2 Ω)；

C．电流表A2(0～100 mA，内阻约2 Ω)；

D．电流表A3(0～10 mA，内阻约50 Ω)；

E．滑动变阻器(0～50 Ω，额定电流0.5 A)；

F．直流电源(输出电压6 V)；

G．开关、导线．

为顺利完成实验，多次测量取平均值，应选用的实验器材为(填英文序号)．

（1）常用的电压表和电流表都是由小量程的表头G改装而成的，那么，电流表是由表头G和电阻经过（填串联或者并联）改装而成的；
（2）依据欧姆定律用电压表（内阻R_V约为3kΩ）和电流表（内阻R_A约为0.2Ω）测未知电阻R_x（约为60Ω）（俗称伏安法），常采用（填电流表内接法或外接法）；
（3）高中物理学中有多种方法测定电池的电动势和内阻，给定的仪器不同设计的电路就不同，就下列两种情况在后面甲、乙图中画出其测量电路原理图
A．待测电源（电动势E，内阻为r），电压表，电阻箱，开关，导线若干，请你设计出测定E、r的电路原理图（在下面的甲图中画出）

B．待测电源（电动势为E，内阻为r），电流表，电阻箱，开关，导线若干，请你设计出测定E、r的电路原理图（在下面的乙图中画出）
（4）如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流 $\text{[math]}$ ，电池的电动势 $\text{[math]}$ ，图中与接线柱A相连的表笔颜色应是红色。按正确使用方法测量电阻R_x的阻值时，若指针指在刻度盘的正中央，则待测电阻R_x=kΩ。

如图甲所示，为热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。则

图片_x0020_253120535

（1）应该把恒温箱内的加热器接在（填“A、B端”或“C、D端”）。
（2）如果要使恒温箱内的温度保持50℃，可变电阻R^′的阻值应调节为Ω。

某同学采用如图甲所示电路测量定值电阻的阻值，实验器材如下：

电压表 $\text{[math]}$ （量程 $\text{[math]}$ ，内阻 $\text{[math]}$ ）；

滑动变阻器 $\text{[math]}$ ；

待测定值电阻 $\text{[math]}$ ；

电源 $\text{[math]}$ （电动势 $\text{[math]}$ ，内阻不计）；

开关和导线若干。

操作步骤如下：

（1）闭合开关前，将滑动变阻器滑片置于（选填“左端”“中间”或“右端”）。
（2）调节滑动变阻器，两电压表 $\text{[math]}$ 、 $\text{[math]}$ 读数分别为 $\text{[math]}$ 、 $\text{[math]}$ ，并读取多組数据，在坐标纸上描点、连线如图乙所示。当电压表 $\text{[math]}$ 示数为 $\text{[math]}$ 时，通过电阻 $\text{[math]}$ 的电流大小为 $\text{[math]}$ ；依据图像数据可以得出 $\text{[math]}$ 的阻值为 $\text{[math]}$ 。（保留三位有效数字）
若电压表 $\text{[math]}$ 实际电阻小于 $\text{[math]}$ ，则电阻 $\text{[math]}$ 的测量值与真实值相比（选填“偏大”“偏小”或“相等”）。

某同学想通过多用表的欧姆挡测量量程为 $\text{[math]}$ 的电压表的内阻，如图甲。

（1）主要步骤如下：
①把选择开关拨到“ $\text{[math]}$ ”的欧姆挡上；

②把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；

③把红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；

④换用（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）欧姆挡后，需要后再测量，发现这时指针偏转适中，记下电阻数值；

⑤把选择开关调至“ $\text{[math]}$ ”挡或交流电压最高挡，拔下表笔，把多用电表放回桌上原处，实验完毕；

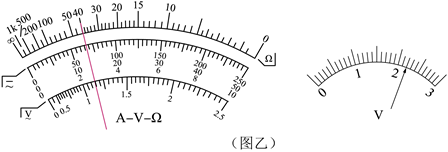

（2）实验中表盘示数如图乙所示，则欧姆表的读数为 $\text{[math]}$ ，这时电压表读数为V；
（3）图丙为某多用电表内部简化电路图，图中E是电池， $\text{[math]}$ 是定值电阻， $\text{[math]}$ 是可变电阻，表头G满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，图中虚线方框内为换档开关，A端和B端分别与两表笔相连，该多用电表的5个挡位分别为：直流电压 $\text{[math]}$ 挡和 $\text{[math]}$ 挡；直流电流 $\text{[math]}$ 挡和 $\text{[math]}$ 挡，欧姆 $\text{[math]}$ 挡；

根据所给的条件可得 $\text{[math]}$ Ω， $\text{[math]}$ Ω。

某实验小组用伏安法测电阻Rx，要求待测电阻上电压的调节范围尽可能的大，测量的误差尽可能的小。

实验所用器材为：待测电阻（约5Ω）.电池组（电动势为3V，内阻不计）、电流表（0~0.6A，内阻约0.1Ω）、电崔表（0~3V，内阻约3kΩ）、滑动变阴器R（0~20Ω，额定电流2A）、开关、导线若干。

（1）根据提供的器材和实验要求，将图甲中的实物图正确的连接好；
（2）正确连接好电路后，进行实验测量，记录数据如下：
次数
1
2
3
4
5
6
7
U/V
0.10
0.30
0.70
1.00
1.50
1.70
2.30
I/A
0.02
0.06
0.16
0.22
0.34
0.5
0.52
其中有一组数据电流的读数不符合要求，是第次；（填次数的序号）
（3）纠正后，在坐标纸中作出U—I图，如图乙所示，则电阻的测量值Rx为Ω；（保留两位有效数字）
（4）如果考虑电表内阻的影响，电阻Rx的测量值（填“大于”、“等于"或“小于”）真实值。

次数	1	2	3	4	5	6	7
U/V	0.10	0.30	0.70	1.00	1.50	1.70	2.30
I/A	0.02	0.06	0.16	0.22	0.34	0.5	0.52
