10 实验：测定电池的电动势和内阻 知识点题库

某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（  　）

导体的电阻是4Ω，在120s内通过导体横截面的电荷量是480C，这时加在导体两端的电压是（   ）

下列关于多用电表电阻挡的说法中，正确的是(　　)

实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似．现将多用电表选择开关拨到“×100”挡，分别测它们的正、负电阻加以鉴别：测甲元件时，R_正＝R_负＝0.5 kΩ；测乙元件时，R_正＝0.5 kΩ，R_反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上．则甲、乙、丙三个元件分别是(　　)

要测绘额定电压为2V的日常用小电珠的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A.电源E（电动势3.0V，内阻可不计）

B.电压表V₁（量程为0～3.0V，内阻约2kΩ）

C.电压表V₂ （0～15.0V，内阻约6kΩ

D.电流表A₁（0～0.6A，内阻约1Ω）

E.电流表A₂ （0～100mA，内阻约2Ω）

F.滑动变阻器R₁（最大值10Ω）

G.滑动变阻器R₂（最大值2kΩ）

一电流表的满偏电流I_g=1mA，内阻为200Ω．要把它改装成一个量程为0.5A的电流表，则应在电流表上（   ）

一个电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小些，采用下列哪种措施可能加以改进（   ）

伏安法测电阻，测量电路的接法有安培表内接法和安培表外接法两种电路，如图A，B所示，其中（填A或B）属安培表外接法．用安培表外接法测R_x ， 测量值R_测= ，与真实值比，是偏（填大或小），外接法适用于测阻值较（填大或小）的电阻．

LED绿色照明技术已经走进我们的生活．某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约500Ω，电学符号与小灯泡电学符号相同．

实验室提供的器材有：

A．电流表A₁（量程为0至50mA，内阻R_A1约为3Ω）

B．电流表A₂（量程为0至3mA，内阻R_A2=15Ω）

C．定值电阻R₁=697Ω

D．定值电阻R₂=1985Ω

E．滑动变阻器R（0至20Ω）一只

F．电压表V（量程为0至12V，内阻R_V=1kΩ）

G．蓄电池E（电动势为12V，内阻很小）

F．开关S一只

现有一电流表 ，量程30mA，内阻r₁约为6欧，请用下列器材测量其内阻值r₁ ， 要求方法简捷，有尽可能高的测量精度．

A．电流表 ，量程50mA，内电阻r₂约10Ω

B．电压表 ，量程15V，内阻r_V=15kΩ

C．定值电阻R_O=9Ω′

D．保护电阻R₁=50Ω

E．滑动变阻器R₂ ， 阻值O～30Ω，额定电流0.3A

F．滑动变阻器R₃ ， 阻值0～5Ω，额定电流0.3A

G．电池组，电动势为3V，内电阻约0.5Ω

此外还有单刀电键若干和导线若干，供需要时选用．

下述关于用多用电表欧姆挡测电阻的说法中正确的是（   ）

某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100μA、内阻为2500Ω的表头，一个开关，两个电阻箱（0～999.9Ω）和若干导线．

如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么（   ）

为测量金属丝的电阻 ,取两节干电池(内阻不计)、开关和若干导线及下列器材:

A．电流表0~0.6 ,内阻约0.05 ;

B．电流表0~3 ,内阻约0.01 ;

C．电压表0~3 ,内阻约10 ;

D．电压表0~15 ,内阻约50 ;

E.滑动变阻器,0~10 (额定电流为0.6 );

F.滑动变阻器,0~100 (额定电流为0.3 ).

某同学用伏安法测定待测电阻 的阻值（约10kΩ），除了 、开关S、导线外还有下列器材供选用：

A．电压表（量程0〜1V，内阻约10kΩ）

B．电压表（量程0〜10V，内阻约100kΩ）

C．电流表（量程0〜1mA，内阻约30Ω）

D．电流表（量程0〜0.6A，内阻约0.05Ω）

E.电源（电动势1.5V，额定电流0.5A,内阻不计）

F.电源（电动势12V，额定电流2A，内阻不计）

G.滑动变阻器 （阻值范围0~10Ω，额定电流2A）

在电路设计中需要一个30Ω的电阻，而身边只有一个标识模糊的电阻，用欧姆表粗略测定约为30Ω，现用伏安法来测定，要求测量数据尽可能多，误差尽可能小，备有以下器材：

A．电池组（6V，约1Ω）

B．电流表（0~3A，约0.01Ω）

C．电流表（0~150mA，约0.8Ω）

D．电压表（0~5V，约5kΩ）

E．电压表（0~20V，约15kΩ）

F．滑动变阻器（0~5Ω，1.5A）

G．滑动变阻器（0~300Ω，0.3A）

H．开关、导线

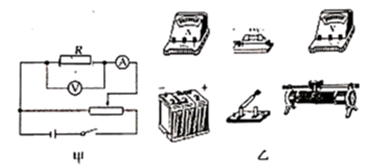

如图甲所示是某同学探究电阻的阻值规律时设计的电路图。

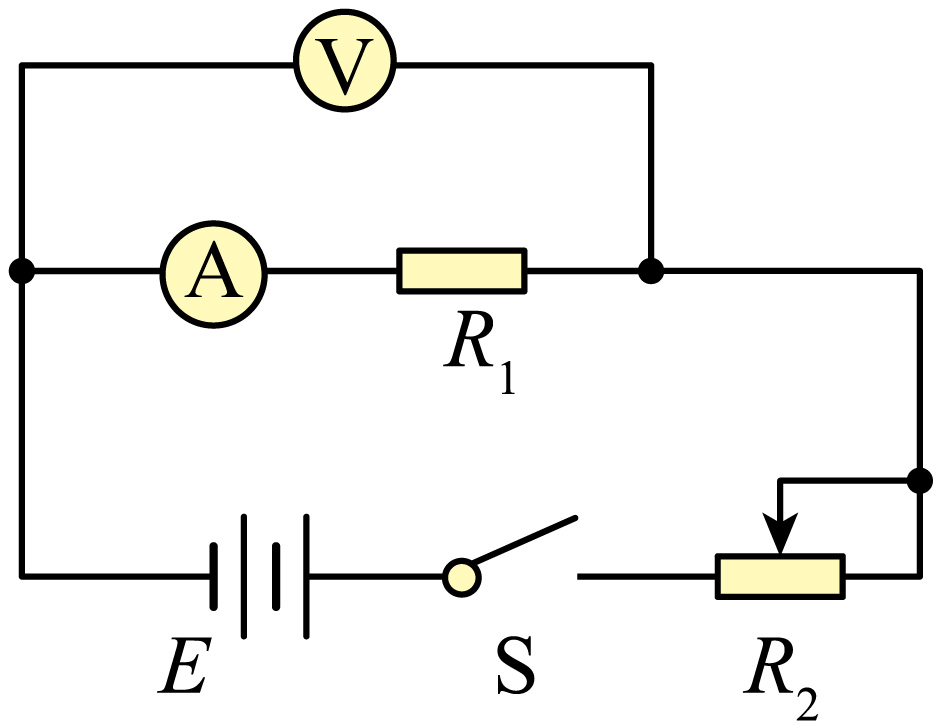

某学习小组为了测量一个电流表的内阻，设计了如图所示的电路。已知被测电流表量程为0~0.6A，电源电动势约为3V。

⑴电路中的电压表应选择，定值电阻应选择，滑动变阻器应选择；

A．量程0~3V，内阻约为3kΩ的电压表；

B．量程0~15V，内阻约为15kΩ的电压表；

C.5Ω的定值电阻；

D.20Ω的定值电阻：

E．调节范围0~20Ω的滑动变阻器；

F．调节范围0~100Ω的滑动变阻器；

⑵实验过程中记录的电压表和电流表上的数据如下表所示：

次数	1	2	3	4	5	6
电压U/V	0.51	1.05	1.56	1.97	2.29	2.70
电流I/A	0.10	0.20	0.30	0.38	0.46	0.52

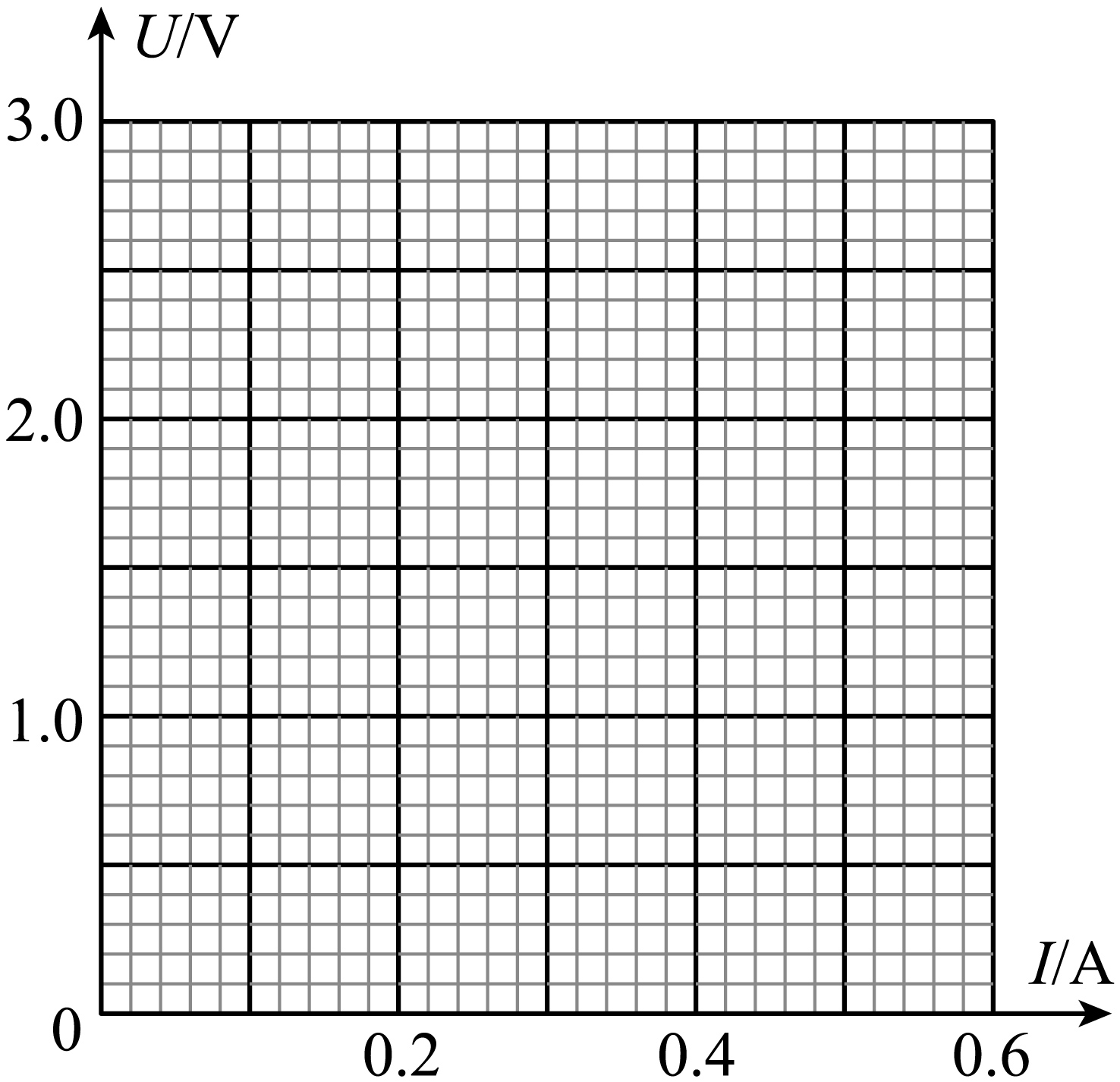

⑶按第（2）中表格内的数据，在以下坐标系内描点，并作出图像；

⑷根据（3）题中的图像，计算出被测电流表的内阻为欧姆。（计算结果保留两位有效数字）

欲测量一个未知电阻R的阻值。

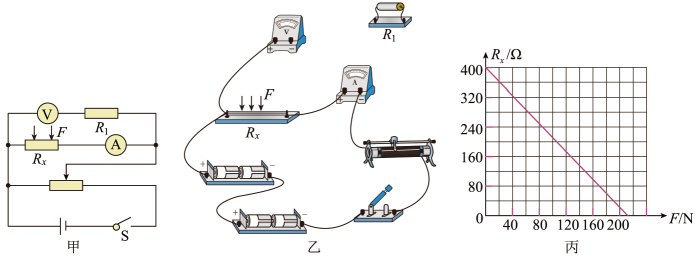

某些固体材料受到外力作用后，除了产生形变，其电阻率也会发生变化，这种现象称为“压阻效应”。已知某压敏电阻的阻值的变化范围为几十欧姆到几百欧姆，某实验小组在室温下用伏安法探究压敏电阻阻值Rx随压力F变化的规律，实验室有如下器材可供选择；

A．压敏电阻（无压力时，阻值）；

B．直流电源（电动势为6V，内阻不计）；

C．电流表A（量程为0~100mA，内阻不计）；

D．电压表V（量程为 ， 内阻为4kΩ）；

E．定值电阻

F．滑动变阻器R（最大阻值约50Ω）

C． 开关S、导线若干。
