10 实验:测定电池的电动势和内阻 知识点题库

用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的(  )

A . 测量 前必须调零,而且每测量一次电阻都要重新调零 B . 每次换挡后必须电阻调零 C . 待测电阻如果是连接在电路中,应把它先与其他元件断开,再进行测量 D . 两个表笔要与待测电阻接触良好才能测得较准确,因此,应当用两手分别将两个表笔与电阻两端紧紧捏在一起

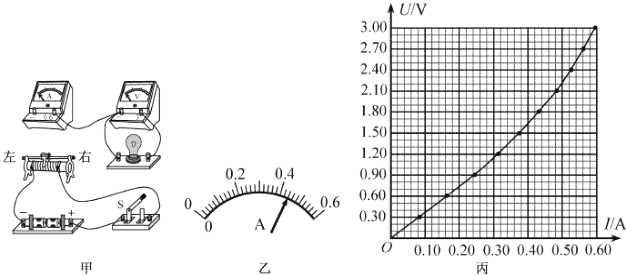

某学习小组探究一小电珠在不同电压下的电功率大小,实验器材如图甲所示,现已完成部分导线的连接.

  1. (1) 实验要求滑动变阻器的滑片从左到右移动过程中,电流表的示数从零开始逐渐增大,请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接;

  2. (2) 某次测量,电流表指针偏转如图乙所示,则电流表的示数为A;

  3. (3) 该小组描绘出的伏安特性曲线如图丙所示,根据图线判断,将只相同的小电珠并联后,直接与电动势为3V、内阻为1Ω的电源组成闭合回路,可使小电珠的总功率最大,其总功率的值为W(保留两位小数).

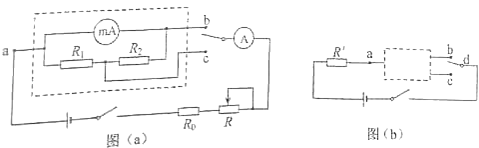

图(a)为某同学改装和校准毫安表的电路图,其中虚线框内是毫安表的改装电路.

  1. (1) 已知毫安表表头的内阻为100Ω,满偏电流为1mA;R1和R2为阻值固定的电阻.若使用a和b两个接线柱,电表量程为3mA;若使用a和c两个接线柱,电表量程为10mA.由题给条件和数据,可求出R1=Ω,R2=Ω.

  2. (2) 现用﹣量程为3mA、内阻为150Ω的标准电流表A对改装电表的3mA挡进行校准,校准时需选取的刻度为0.5、1.0、1.5、2.0、2.5、3.0mA.电池的电动势为1.5V,内阻忽略不计;定值电阻R0有两种规格,阻值分别为300Ω和1000Ω;滑动变阻器R有两种规格,最大阻值分别为750Ω和3000Ω.则R0应选用阻值为Ω的电阻,R应选用最大阻值为Ω的滑动变阻器.

  3. (3) 若电阻R1和R2中有一个因损坏而阻值变为无穷大,利用图(b)的电路可以判断出损坏的电阻.图(b)中的R′为保护电阻,虚线框内未画出的电路即为图(a) 虚线框内的电路.则图中的d点应和接线柱(填”b”或”c”)相连.判断依据是:

实验课上老师布置两项任务,①测量一个电流计的内电阻,②测量干电池的电动势和内阻,实验台上准备了如下器材:

A.干电池1节,其电动势约为1.5 V,内电阻为0.3~0.8 Ω

B.待测电流计G,量程500 μA,内电阻约200 Ω

C.电阻箱(0~9 999 Ω)

D.定值电阻R0=400 Ω

E.电压表V:量程300 mV,内电阻约为500Ω

F.电流表A:量程3 A,内电阻约为0.5 Ω

G.滑动变阻器R1:最大阻值10 Ω,额定电流1 A

H.开关S一个,导线若干

  1. (1) 请设计一个精确测定电流计内电阻的电路。


  2. (2) 电流计的内阻为r=(字母表达式),式中各字母的含义为

  3. (3) 测量干电池的电动势和内阻时同学们发现没有合适的电压表,于是将电流计改装为一个量程为0~2 V的电压表,则电流计应联一个电阻箱(填“串”或“并”),将其阻值调为Ω(已经精确测量出电流计的内阻为r=220 Ω)。

用多用电表测电阻R和测直流电压U时,红表笔插入多用电表的(+)插孔,则下列说法正确的是 (  )

A . 测R,U电流均从红表笔流入多用电表 B . 测R,U电流均从红表笔流出多用电表 C . 测R时电流从红表笔流出多用电表,测U时电流从红表笔流入多用电表
某同学在做测绘小灯泡伏安曲线的实验中得到如下表所示的几组U和I的数据:

编号

1

2

3

4

5

6

7

8

U/V

0.20

0.60

1.00

1.40

1.80

2.20

2.60

3.00

I/A

0.020

0.060

0.100

0.140

0.170

0.190

0.200

0.205

  1. (1) 在图1方框中画出实验电路图.

  2. (2) 按要求在图2 中的实物图上连线(其中部分线路已经连好)

在“用DIS描绘电场的等势线”实验如图所示,A、B是两个圆柱形电极,a、b、c、d、e是实验中选取的间距相等的5个基准点,c是AB的中点.

  1. (1) (多选)关于该实验有下列叙述正确的是

    (A)本实验是用电流场来模拟静电场进行操作的

    (B)在木板上依次铺放白纸、导电纸和复写纸

    (C)实验中圆柱形电极与导电纸应有良好的接触

    (D)放置导电纸时有导电物质的一面向下

  2. (2) 对传感器进行调零后进行测量,如果传感器的红色探针跟导电纸上基准点C接触,黑色探针跟导电纸上Q点接触(已知Qc和Pb垂直于AB),则传感器读数为(选填“正”、“负”、“零”).如果传感器的红色探针跟导电纸上基准点b接触,黑色探针跟导电纸上P点接触,则传感器读数为(选填“正”、“负”、“零”).

有两个经过精确校准的电压表V1和V2 , 当用它们分别来测量图中的电阻RO两端的电压时,读数依次为15.3V和15.8V,那么在未接上电压表时,RO两端的电压应是(   )

A . 大于15.8V B . 小于15.3V C . 在15.3V和15.8V之间 D . 无法确定
在伏安法测电阻的安培表外接线路中,若电压表和电流表的位置被错换,其结果是(   )
A . 电流表烧毁,电压表正常有读数 B . 两表均烧毁 C . 两表不烧毁,电压表有读数 D . 两表不烧毁但无读数
某实验小组为了测量某一电阻Rx的阻值,他们先用多用电表进行粗测,测量出Rx的阻值约为18 。为了进一步精确测量该电阻,实验台上备有以下器材:

A.电流表(量程15mA,内阻未知)

B.电阻箱(0~99.99 )

C.电阻箱(0~999.9 )

D.电源(电动势约3V,内阻约1 )

E.开关2只

F.导线若干

  1. (1) 甲同学设计了如图甲所示的实验原理图并连接好实验器材,按照如下步骤完成实验:

    a.先将电阻箱阻值调到最大,闭合S1 , 断开S2 , 调节电阻箱阻值,使电流表指针有较大的偏转,读出此时电阻箱的阻值R1和电流表的示数I;

    b.保持开关S1闭合,再闭合开关S2 , 调节电阻箱的阻值,使电流表的示数仍为I,记下此时电阻箱的阻值R2

    (i)根据实验步骤和实验器材规格可知,电阻箱应选择(选填器材前的字母);

    (ii)根据实验步骤可知,待测电阻Rx=(用步骤中所测得的物理量表示)。

  2. (2) 乙同学认为该电路也可以用来测量电源的电动势和内阻。若已知所选电流表的内阻为RA , 同时闭合开关S1和S2 , 调节电阻箱R,读出多组电阻值R和电流I向数据;由实验数据绘出的 图象如图乙所示,图象的斜率为k、截距为b,由此可求得电源电动势E=,内阻r=(用本题所给物理量表示)。

某同学想将满偏电流Ig=100μA、内阻未知的微安表改装成电压表。

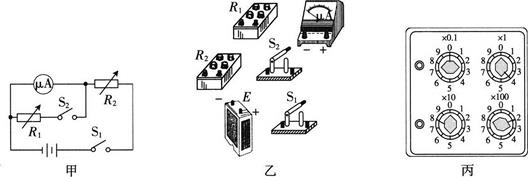

  1. (1) 该同学设计了图甲所示电路测量该微安表的内阻,所用电源的电动势为4V。请帮助该同学按图甲所示电路完成实物图乙的连接。
  2. (2) 该同学先闭合开关S1 , 调节R2的阻值,使微安表的指针偏转到满刻度;保持开关S1闭合,再闭合开关S2 , 保持R2的阻值不变,调节R1的阻值,当微安表的指针偏转到满刻度的 时,R1的阻值如图丙所示,则该微安表内阻的测量值RgΩ,该测量值(填“大于”“等于”或“小于”)真实值。
  3. (3) 若要将该微安表改装成量程为1V的电压表,需(填“串联”或“并联”)阻值R0Ω的电阻。
在描绘小电珠的伏安特性曲线的实验中,可以同时测定小电珠的功率和电阻.
  1. (1) 测得的小电珠的功率与实际的功率相比较,测量功率_______.
    A . 总偏大 B . 总偏小 C . 无误差 D . 都有可能
  2. (2) 小电珠的电阻的测量值与实际值相比较_______.
    A . 偏大 B . 偏小 C . 有时偏大,有时偏小 D . 都有可能
  3. (3) 有一个小电珠上标有“4 V 2 W”的字样,现在要用伏安法描绘这个电珠的UI图线,有下列器材供选用:

    A.电压表(0~5 V,内阻10 kΩ)B.电压表(0~10 V,内阻20 kΩ)

    C.电流表(0~0.3 A,内阻1 Ω)D.电流表(0~0.6 A,内阻0.4 Ω)

    E.滑动变阻器(5 Ω,10 A)F.滑动变阻器(500 Ω,0.2 A)

    实验中电压表应选用______,电流表应选用______.为使实验误差尽量减小,要求电压从零开始变化且多取几组数据,滑动变阻器应选用_______.则所选器材字母为________.

    A . A、D、F B . A、D、E C . A、C、D D . B、D、F
某研究小组收集了两个电学元件:电阻R0(约为2 kΩ)和手机中的锂电池(电动势E标称值为3.7 V,允许最大放电电流为100 mA).实验室备有如下器材:

A.电压表V(量程3 V,电阻RV约为4.0 kΩ)

B.电流表A1(量程100 mA,电阻RA1约为5 Ω)

C.电流表A2(量程2 mA,电阻RA2约为50 Ω)

D.滑动变阻器R1(0~40 Ω,额定电流1 A)

E.电阻箱R2(0~999.9 Ω)

F.开关S一只,导线若干

  1. (1) 为了测定电阻R0的阻值,小明设计了一电路,如图甲所示为其对应的实物图,图中的电流表A应选(选填“A1”或“A2”),请将实物连线补充完整
  2. (2) 为测量锂电池的电动势E和内阻r,小红设计了如图乙所示的电路图.根据测量数据作出 图象,如图丙所示.若该图线的斜率为k,纵轴截距为b,则该锂电池的电动势E=,内阻r=(用k、b和R2表示).该实验的测量值偏小,造成此系统误差的主要原因是
该同学想用伏安法更精确地测量其电阻R(约170Ω),现有的器材及其代号和规格如下:

待测圆柱体电阻R

电流表 (量程0~4mA内阻约50Ω)

电流表 (量程0~10mA,内阻约30Ω):

电压表 (量程0~3V.内阻约10kΩ)

电压表 (量程0~15V,内阻约25kΩ)

直流电源E(电动势4V.内阻不计)

滑动变阻器 (阻值范围0~15Ω,允许通过的最大电流2.0A)

滑动变阻器 (阻值范围0~2kΩ,允许通过的最大电流0.5A),开关S,导线若干,为使实验误差较小,要求测得多组数据进行分析,请在框中画出测量的电路图,并标明所用器材的代号.

某同学利用如图甲所示的电路测量一微安表(量程为100 μA,内阻大约为2 500 Ω)的内阻.可使用的器材有:两个滑动变阻器R1、R2(其中一个最大阻值为20 Ω,另一个最大阻值为2 000 Ω);电阻箱Rz(最大阻值为99 999.9 Ω);电源E(电动势约为1.5 V);单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片.

图片_x0020_1245349337

  1. (1) 按原理图甲将图乙中的实物连线.

    图片_x0020_1109293289

  2. (2) 完成下列填空:

    ①R1的最大阻值为(选填“20”或“2 000”)Ω.

    ②为了保护微安表,开始时将R1的滑片C滑到接近图甲中的滑动变阻器的(选填“左”或“右”)端对应的位置;将R2的滑片D置于中间位置附近.

    ③将电阻箱Rz的阻值置于2 500.0 Ω,接通S1.将R1的滑片置于适当位置,再反复调节R2的滑片D的位置.最终使得接通S2前后,微安表的示数保持不变,这说明S2接通前B与D所在位置的电势(选填“相等”或“不相等”).

    ④将电阻箱Rz和微安表位置对调,其他条件保持不变,发现将Rz的阻值置于2 601.0 Ω时,在接通S2前后,微安表的示数也保持不变.待测微安表的内阻为Ω(结果保留到个位).

  3. (3) 写出一条提高测量微安表内阻精度的建议:.
现用以下器材较准确测量一个定值电阻的阻值(阻值约为一百多欧姆)

A.待测电阻Rx

B.电源E,电动势约为3.0V,内阻可忽略不计;

C.电流表Al , 量程为0- 150mA,内阻r= 20Ω;

D.电流表A2 , 量程为0- 200mA,内阻约为5Ω;

E.直流电压表V,量程为0~15V,内阻约为30kΩ;

F.滑动变阻器R1 , 最大阻值为10Ω,额定电流为1A;

G.滑动变阻器R2 , 最大阻值为100Ω,额定电流1A;

H,单刀单掷开关S,导线若干;

图片_x0020_100013

  1. (1) 实验中滑动变阻器应选用,为提高精度,应选用来测量电压(均填写仪器前的字母);
  2. (2) 在方框中画出测量电阻R的实验电路原理图(图上要标明器材后面的字母);
  3. (3) 若某次测量中两电表的示数为a和b (a数值上大于b),则计算Rx的表达式为Rx=(用a、b、r表示).
一物理实验小组想测定某电压表(量程为0~3V,内阻约为5kΩ)的内阻,并将其改装成欧姆表,现有器材如下:

A.直流电源E(电动势为4V,内阻不计);

B.电阻箱R(最大阻值为9999.9Ω);

C.滑动变阻器R(最大阻值为10kΩ);

D.滑动变阻器R(最大阻值为10Ω);

E.开关、导线若干。

  1. (1) 图甲为探究小组设计的测量电压表内阻电路,请判断:虚线处(填“需要”或“不需要”)连接导线;为使测量精度更高,滑动变阻器应选择(填“R1”或“R2”);
  2. (2) 按图甲连接好实验电路,进行如下实验操作:

    ①闭合开关S1、S2 , 调节滑动变阻器的滑片,使电压表指针达到满偏;

    ②保持滑动变阻器的滑片位置不变,断开开关S2 , 调节电阻箱的阻值,使电压表指针指到1.00V位置处,读取并记录此时电阻箱的阻值Ro , 则电压表的内阻Rv=,用此法测得电压表的内阻与真实值相比;(填“偏大”、“偏小”或“不变”)

  3. (3) 实验测得电压表的内阻为4.8kΩ,该同学将此电压表、上述器材中的电源和其中的一个滑动变阻器改装成欧姆表,设计电路如图乙所示,首先对其进行欧姆调零;再用改装后的欧姆表测量某电阻,指针如图丙所示,则指针指示处对应的电阻刻度为kΩ。
用伏安法测电阻,当对被测电阻的阻值一无所知而无法选择何种接法时,可采用试触的方法。如图所示,某同学测量未知电阻R时,让电压表一端接在A点,另一端先后接在B点和C点。他发现电流表示数有明显变化,而电压表示数无明显变化.则下列说法正确的是(   )

A . R与电压表阻值接近,应选择电流表内接电路 B . 如果选择电流变内接电路,测量值大于真实值 C . R与电流表阻值接近,应选择电流表外接电路 D . R与电流表阻值接近,应选择电流表内接电路

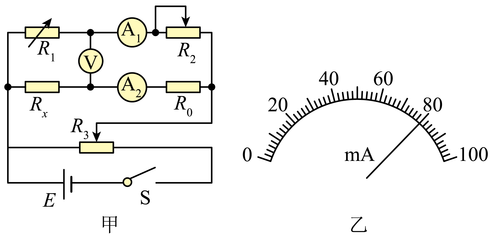

某同学为精确测量某金属圆柱的电阻,设计了如图甲所示的电路图。现在需要两个量程为200mA的电流表,但实验室提供的器材中,一个电流表的量程为100mA,内阻为12 , 另外一个电流表的量程为200mA。

  1. (1) 现将量程为100mA的电流表扩充为200mA,则应该(选填“串”或“并”)联一个阻值R′=的电阻。
  2. (2) 图中E为学生电源、G为灵敏电流计A1代表量程为100mA电流表A改装后(图中R′未画出)的电流表A2为量程为200mA的电流表、R1为电阻箱、R2与R3均为滑动变阻器、R0为定值电阻、S为开关、Rx为待测金属圆柱,另有导线若干,这些器材全部由实验室提供。具体的实验操作如下:

    A.按照如图甲所示的电路图连接好实验器材

    B将滑动变阻器R2的滑片、滑动变阻器R3的滑片均调至适当位置,闭合开关S;

    C.调整R3 , 逐步增大输出电压,并反复调整R1和R2使灵敏电流计G的示数为零,此时量程为100mA的电流表A的示数为I1 , A2的示数为I2 , 电阻箱的示数为R1

    D.实验完毕,整理器材。

    ①实验步骤B中滑动变阻器R3的滑片应调至最(选填“左”或“右”)端;

    ②反复调整R1和R2使灵敏电流计G示数为零的目的是

    ③某次测量时量程为100mA的电流表A的指针位置如图乙所示,则此时通过R2的电流为mA。

  3. (3) 待测金属圆柱x的阻值为(用所测物理量的字母表示);
  4. (4) 电流表A1、A2的内阻对测量结果(选填“有”或“无”)影响。

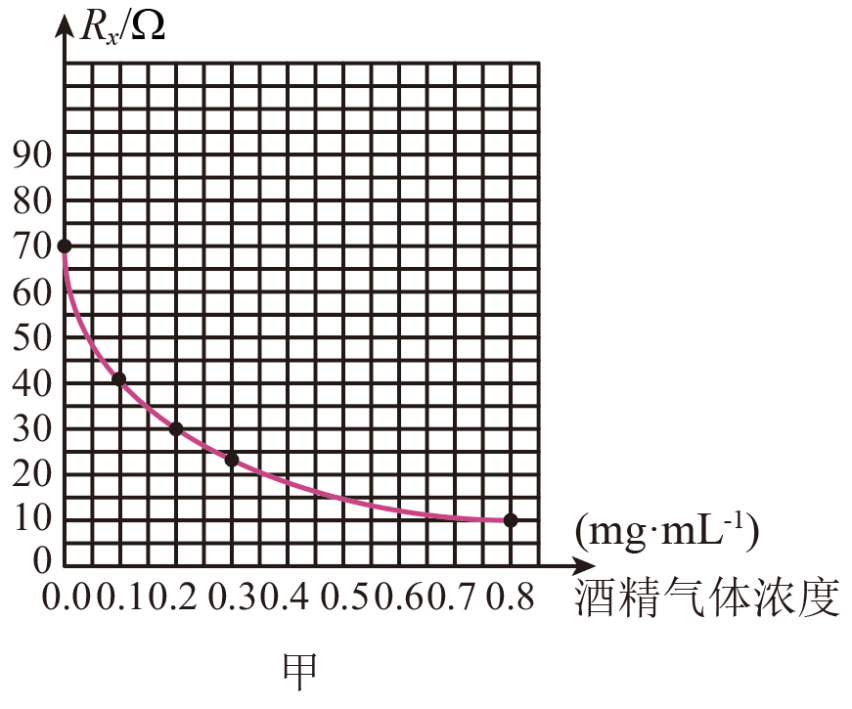

现要组装一个酒精测试仪,它利用一种二氧化锡半导体型酒精气体传感器,此传感器的电阻R随酒精气体浓度的变化而变化,规律如图甲所示。目前国际公认的酒驾标准是“0.2mg/mL≤酒精气体浓度<0.8mg/mL”,醉驾标准是“酒精气体浓度≥0.8mg/mL” 。提供的器材有:

A.二氧化锡半导体型酒精传感器Rx

B.直流电源(电动势为4V,内阻不计)

C.电压表(量程为3V,内阻非常大,作为浓度表使用)

D.电阻箱(最大阻值为999.9Ω)

E.定值电阻R1(阻值为50Ω)

F.定值电阻R2(阻值为10Ω)

G.单刀双掷开关一个,导线若干

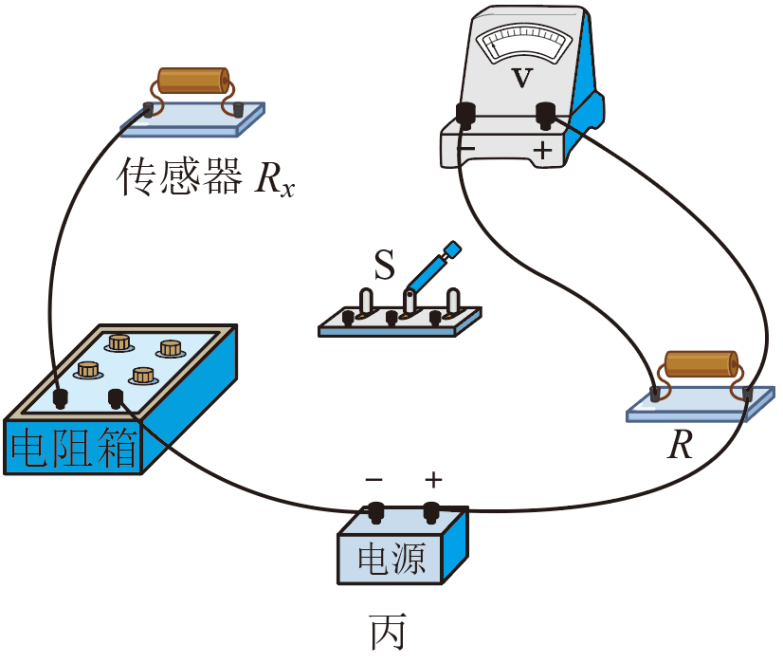

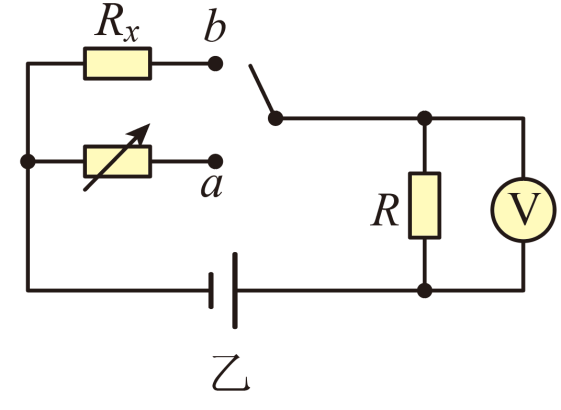

  1. (1) 图乙是酒精测试仪电路图,请在图丙中完成实物连线;

  2. (2) 电路中R应选用定值电阻(填R1或R2);
  3. (3) 为便于识别,按照下列步骤调节此测试仪:

    ①电路接通前,先将电阻箱调为30.0Ω,然后开关向(填“a”或“b”)端闭合,将电压表此时指针对应的刻度线标记为0.2 mg/mL;

    ②逐步减小电阻箱的阻值,电压表的示数不断变大,按照甲图数据将电压表上“电压”刻度线标为“酒精浓度”,此浓度表刻度线上对应的浓度值是(填“均匀”或“非均匀”)变化的;

    ③将开关向另一端闭合,测试仪即可正常使用。

  4. (4) 某同学将调适好的酒精测试仪靠近酒精瓶口,发现电压表读数为2V,则测量的酒精浓度(填“有”或“没有”)达到醉驾标准。
