求:

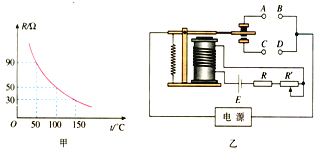

如图所示,图甲为热敏电阻的R﹣t图象,图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路,继电器线圈的电阻为150Ω.当线圈中的电流大于或等于20mA时,继电器的衔铁被吸合.为继电器线圈供电的电池的电动势E=6V,内阻可以不计.图中的“电源”是恒温箱加热器的电源.
①应该把恒温箱内的加热器接在(填“A、B端”或“C、D端”).
②如果要使恒温箱内的温度保持100℃,可变电阻R'的值应调节为Ω.
③为使恒温箱内的温度保持在更高的数值,可变电阻R'的值应(填“增大”或“减小”).

按图甲连接电路,提供8V直流电源,先使开关S与1相连,电源向电容器充电,这个过程可在瞬间完成,然后把开关S掷向2,电容器通过电阻R放电,传感器将电流信息传入计算机,屏上显示出电流随时间变化的I﹣﹣t曲线,如图乙.




①应该把恒温箱内的加热器接在端.(填“A、B”、“C、D”)
② 如果要使恒温箱内的温度保持100℃,可变电阻R′的值应调节为Ω.


如图的逻辑电路名称及其真值表中X分别为( )
输入 | 输出 | |
A | B | Z |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | X |
1 | 1 | 1 |
![]()
如图,是为汽车发动机的冷却风扇设计的一个控制电路.当温度升高,热敏电阻的阻值变小.设计要求是:点火开关闭合且温度过高时,继电器通电,右侧磁性开关合上,冷却风扇M工作.则( )

M | 0 | 1 |
N | 1 | 0 |
