第2节 集成电路 知识点题库

联合国安理会每个常任理事国都拥有否决权，即只要其中一个常任理事国投反对票，提案就不能通过．假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“l”，提案通过时输出为“l”，通不过时输出为“0”．则这个表决器应具有哪种逻辑关系 (      )

为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑电路是   (      )

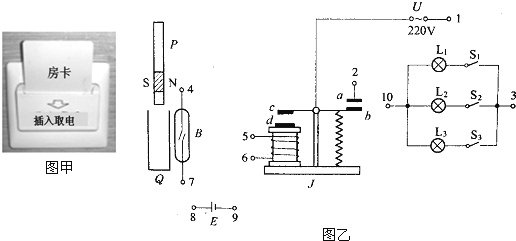

如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才会有电．房卡的作用相当于一个电键（填电路元件名称）接在干路上．
如图乙所示，当房客进门时，只要将带有磁铁的卡P插入盒子Q中，这时由于磁铁吸引簧片，开关B就接通，通过继电器J使整个房间的电器的总开关接通，房客便能使用室内各种用电器．当继电器工作时，cd相吸，ab便接通．请你将各接线端1、2、3、4、5、6、7、8、9、10适当地连接起来，构成正常的电门卡电路．

我们经常看见到电子秤，小的用来称量食品的重量，大的可以称量汽车的重量，它所使用的装置是力传感器，常用的一种力的传感器是由金属梁和应变片组成，关于这种传感器的说法，正确的是（　　）

按照你对以下几种传感器的理解填写下面表格中的空格中的内容．

传感器名称	输入（或感受）的量	输出的物理量
湿度计	湿度	电学量
光电二极管		电学量
压强传感器		电学量
话筒		电学量
热电偶		电学量

图示是“加速度计”的原理图．水平支架A、B固定在待测物体上，小球穿在A、B间的水平光滑金属杆上，将轻质弹簧一端固接于支架A上，另一端与小球相连，其下的滑动臂可在滑动变阻器上自由滑动．随着系统沿AB方向做变速运动，滑块在支架上相对AB中点发生位移，并通过电路转换为电信号从1、2两接线柱输出．已知小球的质量为m ， 弹簧的劲度系数为k ， 电源电动势为E ， 内阻为R ， 滑动变阻器总阻值R=4R ， 有效总长度为L ． 当待测系统静止时，滑动臂P位于滑动变阻器的中点，取A→B方向为正方向．

​

如图所示电路是一种触电保安器，变压器A处用火线和地线双股平行绕制成线圈，然后接到用电器．B处有一个输出线圈，一旦线圈中有电流，经放大后便能推动继电器J切断电源．试说明：

​

一般的电熨斗用合金丝作发热元件，合金丝电阻随温度t变化的关系如图实线①所示．由于环境温度以及熨斗的散热功率不同，因而熨斗的温度可能会在较大范围内波动，易损坏衣物．有一种用主要成分为BaTIO₃ ， 被称为“PTC”的特殊材料作发热元件的电熨斗，具有升温快、能自动控制温度的特点．PTC材料的电阻随温度变化的关系如图实线②所示．

根据图线分析：通电一段时间后电熨斗温度t自动地稳定在＜t＜范围之内．（填下标数字）

电子秤常用的传感器是（　　）

计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R₁为光敏电阻，R₂为定值电阻，此光电计数器的基本工作原理是（　　）

如图是煤气泄漏报警装置原理图，R₁是对煤气敏感的半导体元件，其电阻随煤气浓度的增加而减小，R₂是一可变电阻．在ac间接12V的恒定电压，bc间接报警器．当煤气浓度增加到一定值时报警器发出警告．则（　　）

用于火灾报警的离子烟雾传感器如图所示．在网罩Ⅰ内有电极Ⅱ和Ⅲ ， a、b两端接电源，Ⅳ是一小块放射性同位素镅241，它能放射出一种很容易使空气电离的粒子．正常情况下镅241放射出的粒子使两个极板间的空气电离，在a、b间形成较强的电流；发生火灾时，大量烟雾进入网罩Ⅰ内，烟尘颗粒吸收其中的带电粒子，导致电流发生变化，从而报警．下列说法中正确的是（　　）

如图是电熨斗温度自动控制装置．

​

如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才会有电．

​

从陕西榆林到西安可以乘坐汽车到达也可以乘坐火车到达，这体现了哪种逻辑关系（  ）

在登录你的电子信箱的过程中，要有两个条件，一个用户名，一个是与用户名对应的密码，要完成这个事件（登录成功），它们体现的逻辑关系为（  ）

在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为（  ）

一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是 　　

目前有些居民区内楼道灯的控制，使用的是一种延时开关，该延时开关的简化原理如图所示．图中D是红色发光二极管(只要有很小的电流通过就能使其发出红色亮光)，R为限流电阻，K为按钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合，这时释放K后，延时开关S约在1 min后断开，灯泡熄灭．根据上述信息和原理图，我们可推断：

按钮开关K按下前，发光二极管是(填“发光的”或“熄灭的”)，按钮开关K按下再释放后，灯泡L发光持续时间约 min.这一过程中发光二极管是．限流电阻R的阻值和灯丝电阻R_L相比，应满足RR_L的条件．

走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么由此设计的电路体现的逻辑关系是（   ）
