第1节 交变电流的产生和描述 知识点题库

交流发电机制造的原理是（   ）

海洋中蕴藏着巨大的能量，利用海洋的波浪可以发电，在我国南海上有一浮筒式波浪发电灯塔，其原理示意图如图甲所示，浮桶内的磁体通过支柱固定在暗礁上，浮桶内置线圈随波浪相对磁体沿竖直方向运动，且始终处于磁场中，该线圈与阻值R=15Ω的灯泡相连．浮桶下部由内、外两密封圆筒构成，（图乙中斜线阴影部分），如图乙所示，其内为产生磁场的磁体，与浮桶内侧面的缝隙忽略不计；匝数N=200的线圈所在处辐向磁场的磁感应强度B=0.2T，线圈直径D=0.4m，电阻r=1Ω．取g=10m/s² ， π²≈10，若浮筒随波浪上下运动的速度可表示为v=0.4πsin（πt）m/s，则下列说法正确的是（   ）

图所示是一个交流发电机的示意图．线框abcd处于匀强磁场中，已知ab=bc=10cm．B=1T，线圈匝数n=100，线圈电阻r=5Ω，外电路负载电阻R=5Ω，线圈以600r/min的转速匀速转动，求：

如图所示，矩形线圈abcd与可变电容器C、理想电流表A组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，转动的角速度ω=100π rad/s．线圈的匝数N=100，边长ab=0.2m、ad=0.4m，电阻不计．磁场只分布在bc边的左侧，磁感应强度大小B= T．电容器放电时间不计．下列说法正确的是（   ）

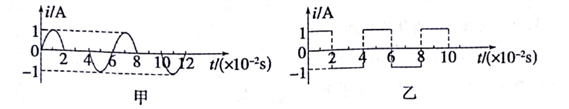

如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系。则该正弦交变电流与方波交变电流的有效值之比为（   ）

如图所示的交变电流通过一个R=1Ω的电阻，通电1s内电阻R中产生的热量J，该交变电流的有效值为A.

在匀强磁场中，一矩形金属线圈，线圈电阻1欧，绕与磁感线垂直的转动轴匀速转动，如图甲所示。产生的交变电动势随时间变化的规律如图乙所示。求：

如图所示，理想变压器原、副线圈匝数比n₁：n₂=3：1，灯泡A、B完全相同，灯泡L与灯泡A的额定功率相同，但额定电压不同，当输入端接上u=45 sin100πt（V）的交流电压后，三个灯泡均正常发光，图中两电流表均为理想电流表且电流表A₂的示数为2A，则（   ）

如图，匀强磁场中，一单匝矩形金属线框绕与磁感线垂直的转轴匀速转动，线框中产生的交变电动势瞬时值随时间变化的规律为e＝20 sinl00πtV．下列说法正确的是（   ）

一个矩形线圈在匀强磁场中转动，产生交流电动势的瞬时值为 ，则下列说法中正确的是（   ）

如图所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO’转动，转轴OO’垂直于磁感线。线圈通过滑环和电刷连接一个含有理想变压器的电路，变压器原、副线圈的匝数分别为n₁和n₂ ， 电压表为理想电表。保持线圈abcd以恒定角速度 转动，则（    ）

某交变电流电流强度随时间变化的规律如图所示，每个周期的前半个周期电流随时间按照正弦形式的规律变化，后半个周期的电流为0，已知电流的最大值为 、则该交变电流电流的有效值为（   ）

有一个原副线圈匝数比为5：1的理想变压器，在原线圈上接入表达式为 的交流电，在副线圈上接入一个阻值为20Ω的电阻R，如图所示。假设导线电阻不计，下列说法正确的是（   ）

如图所示，闭合开关后， 的电阻两端的交流电压为 ，电压表和电流表均为理想交流电表，则（   ）

家庭电路中交流电压随时间变化的规律为u=220 sin 100πt V， 则该电压的(     )

手摇式发电机是我们教学中常用的演示工具，如图甲所示，可以简化为图乙。一个小型旋转电枢式交流发电机的矩形线圈面积为S，匝数为n，线圈总电阻为r，在磁感应强度为B的匀强磁场中以矩形线圈中轴线为轴以角速度ω匀速转动，产生的交流电通过M、N与外电路连接，如图所示外电路电灯电阻为R，电压表为理想交流电表。在线圈由平行于磁场方向位置转过90°的过程中，下面说法正确的是（   ）

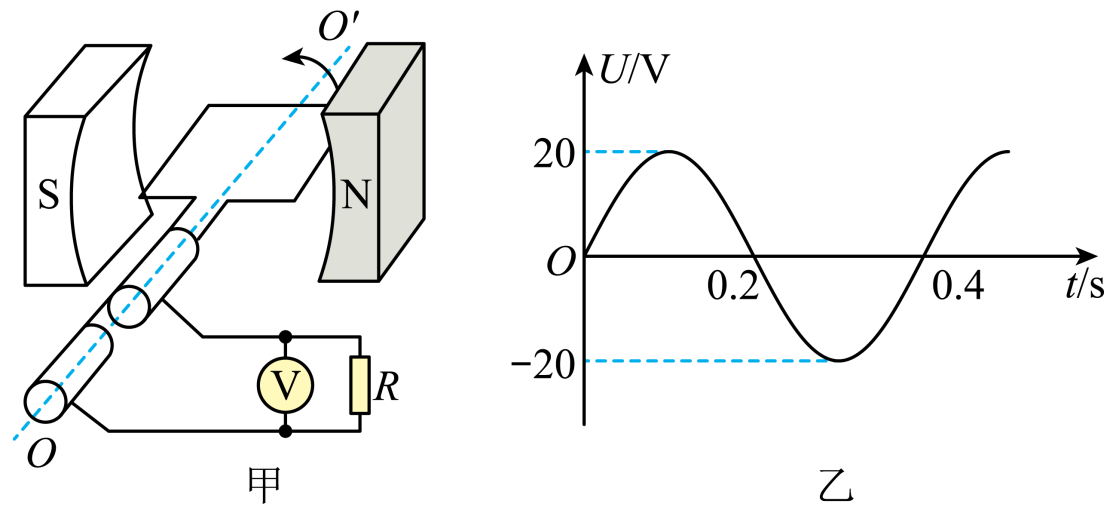

如图所示，某小型发电机的磁极N、S之间的磁场可看做匀强磁场，经测量磁感应强度大小为 ， 匝数未知的正方形线圈边长 ， 内阻 ， 绕垂直于磁场的轴匀速转动，电阻 ， 电阻R两端的电压随时间的变化图像如图乙所示。下列说法正确的是（   ）

图甲中理想变压器原、副线圈的匝数比为2∶1，电阻R=10Ω，L₁、L₂为规格相同的两只小灯泡。原线圈接一个经双可控硅调节后的电压U，U随时间t的变化规律如图乙所示，正弦交流电的每一个二分之一周期中，前四分之一周期电压被截去。现将S₁、S₂、S₃闭合，此时L₂正常发光。下列说法正确的是（   ）

一个边长为10cm的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为1Ω。磁感应强度B随时间t的变化关系如图所示，则下列说法正确的是（   ）
