第1节交变电流的产生和描述知识点题库

在匀强磁场中有一线圈，磁感应强度与线圈平面的夹角为α ，已知穿过这个线圈的磁通量为Φ ，线圈的面积为S ，这个磁场的磁感应强度为。

有一交变电流如图所示，则由此图象可知（）

A . 它的周期是0.8s B . 它的峰值是4A C . 它的有效值是2 $\text{[math]}$ A D . 它的频率是0.8Hz

在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图所示．产生的交变电动势随时间变化的规律如图乙所示．则下列说法不正确的是（）

A . t=0.01 s时线框位于中性面，电流每秒钟方向改变50次 B . 该交变电动势的有效值为11 $\text{[math]}$ V C . 该交变电动势的瞬时值表达式为e=22 $\text{[math]}$ cos（100πt） V D . 电动势瞬时值为22 V时，线圈平面与中性面的夹角为45°

一个矩形线圈在匀强磁场中转动产生交流电，其瞬时值表达式为e=220 $\text{[math]}$ sin10πt伏，下列叙述中正确的是（）

A . 频率是50赫兹 B . 当t=0时，线圈平面恰好与中性面重合 C . 当t= $\text{[math]}$ 秒时，e有最大值 D . 有效值为220伏特

如图所示是一交变电流的i﹣t图象，则该交变电流的有效值为（）

A . 4A B . 2 $\text{[math]}$ A C . $\text{[math]}$ A D . $\text{[math]}$ A

一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势ε=220 $\text{[math]}$ sin50πt（V），下列说法错误的是（）

A . 交流电的电动势峰值是220 $\text{[math]}$ V B . 交流电的电动势有效值是220V C . 当t= $\text{[math]}$ s时，电动势的瞬时值为220V D . 当t=0时，线圈平面恰好与中性面垂直

我国交流电的周期是s，频率是50Hz，在一个周期里电流的方向变化次．

如图所示表示一交流电随时间而变化的图象，其中电流的正值为正弦曲线的正半周，其最大值为I_m；电流的负值的强度为I_m ，则该交流电的有效值为（　　）

A . $\text{[math]}$ B . $\text{[math]}$ I_m $\text{[math]}$ C . I_m D . $\text{[math]}$ I_m

一正弦交变电流的电压随时间变化的规律如图所示．由图可知该交变电流（）

A . 周期为0.125s B . 电压的有效值为10 $\text{[math]}$ V C . 电压的最大值为20 $\text{[math]}$ V D . 电压瞬时值的表达式为u=10 $\text{[math]}$ sin8πt（V）

把某电热器直接接到55V的直流电源上，每秒产生的热量为Q，现把它接到一正弦式交变电流上，每秒产生的热量为4Q，则该正弦式交流电压最大值是（）

A . 220V B . $\text{[math]}$ C . $\text{[math]}$ D . 110V

图甲、乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是( )

A . 图甲表示交流电，图乙表示直流电 B . 两种电压的有效值相等 C . 图甲所示电压的瞬时值表达式为u=311sin 100πtV D . 两种电压的周期相同

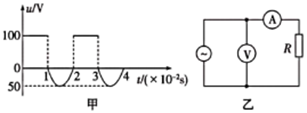

如图甲所示为一交变电压随时间变化的图像，每个周期内，前二分之一周期电压恒定，后二分之一周期电压按正弦规律变化。若将此交流电连接成如图乙所示的电路，电阻R阻值为100Ω，则（）

图片_x0020_100009

A . 理想电压表读数为100V B . 理想电流表读数为0.75A C . 电阻R消耗的电功率为56W D . 电阻R在100秒内产生的热量为5625J

如图所示为一交变电流的图象，则该交变电流的有效值为多大（）

图片_x0020_214017376

A . I₀ B . $\text{[math]}$ I₀ C . $\text{[math]}$ +I₀ D . $\text{[math]}$

如图所示，为一交流电的电流随时间而变化的图象，此交流电流的有效值是（）

图片_x0020_100011

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . 5A

如图1所示，匝数 $\text{[math]}$ ，边长 $\text{[math]}$ 的正方形线框置于匀强磁场中，从图示位置开始计时，让线框绕垂直磁场方向的轴匀速转动，通过线框的磁通量随时间变化的图象如图2所示。

图片_x0020_100020

（1）匀强磁场的磁感应强度为T；
（2） $\text{[math]}$ 线框中感应电动势的有效值为V；
（3）线框中感应电动势的瞬时值表达式为。

通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s．电阻两端电压的有效值为（）

图片_x0020_2008698675

A . 12V B . 4 $\text{[math]}$ V C . 15V D . 8 $\text{[math]}$ V

一正弦式交变电流的电压随时间变化的规律如图所示。由图可知该交变电流( )

A . 周期为0.125 s B . 电压的有效值为10 $\text{[math]}$ V C . 电压的最大值为20 $\text{[math]}$ V D . 电压瞬时值的表达式为u=10 $\text{[math]}$ sin 8πt( V)

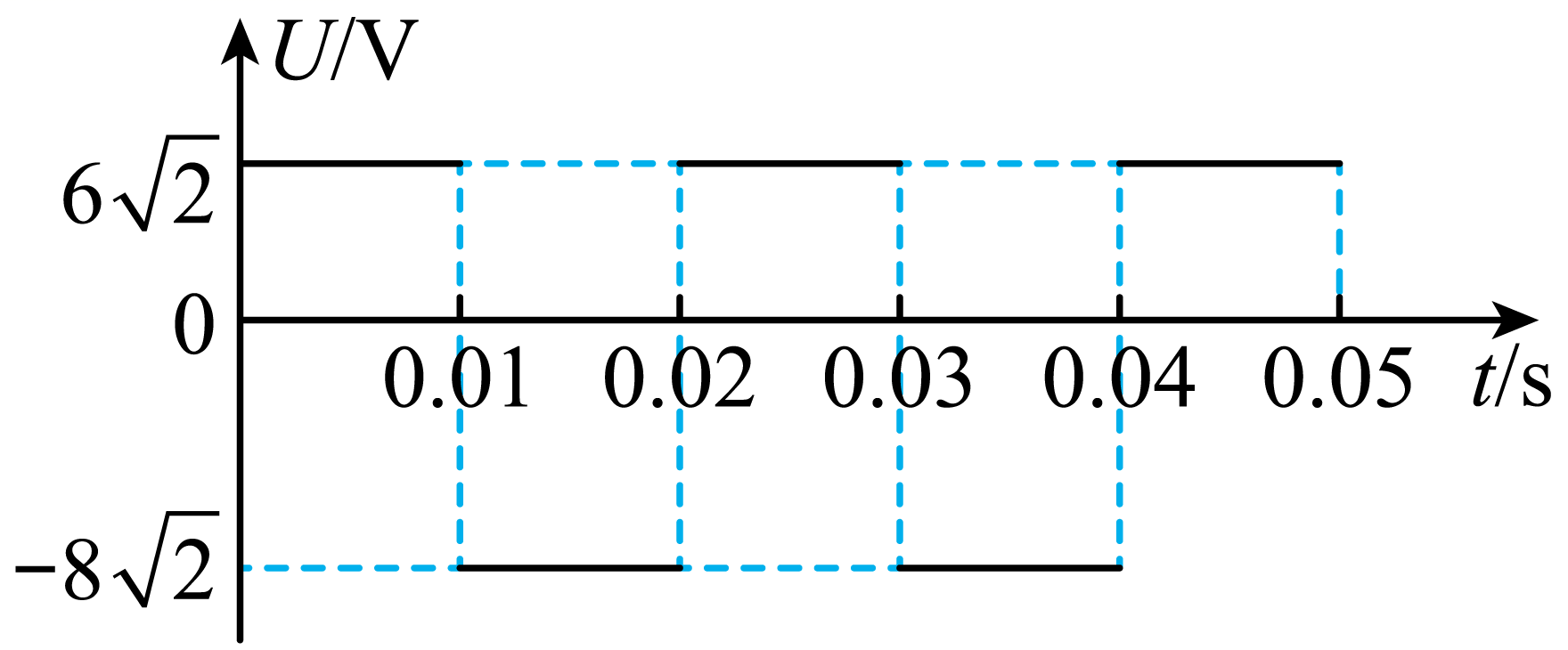

某电路两端的电压 $\text{[math]}$ 随时间 $\text{[math]}$ 变化的关系如图所示，该电压的有效值为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

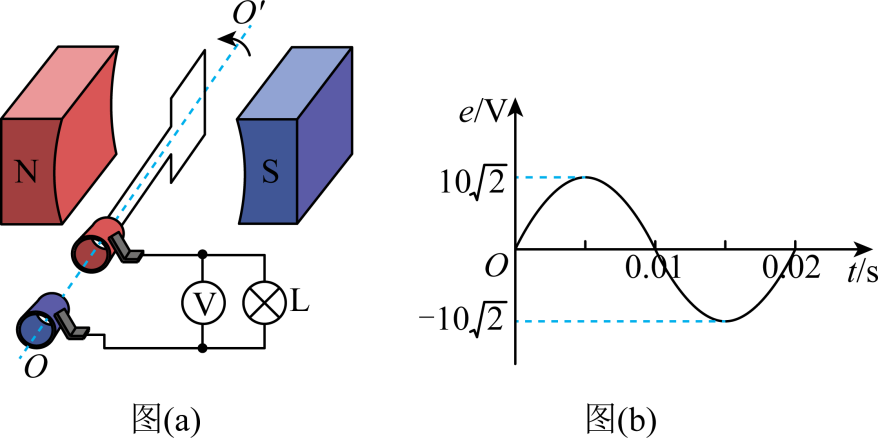

图（a）为一小型发电机的示意图，发电机线圈内阻为1Ω，灯泡L的电阻为9Ω，电压表为理想交流电压表。发电机产生的电动势e随时间t按图（b）的正弦规律变化，则（）

A . 0.01s时穿过线圈的磁通量为零 B . 线圈转动的角速度为100rad/s C . 电压表的示数为4.5 $\text{[math]}$ V D . 灯泡L的电功率为9W

在匀强磁场中，一矩形金属线框绕与磁感线垂直的轴匀速转动，如图甲所示。产生的感应电动势如图乙所示，则（）

A . t＝0.015s时线框的磁通量变化率为零 B . t＝0.01s时线框平面与中性面重合 C . 线框产生的交变电动势有效值为311V D . 线框产生的交变电动势频率为100Hz
