第二章 磁场 知识点题库

下列说法中正确的是(　)

物理学家欧姆在探究通过导体的电流和电压、电阻关系时，因无电源和电流表，利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电流，具体的做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转．某兴趣研究小组在得知直线电流在某点产生的磁场与通过直导线的电流成正比的正确结论后重现了该实验，他们发现：当通过导线电流为时，小磁针偏转了；当通过导线电流为时，小磁针偏转了，则下列说法中正确的是（        ）

有两个材质不同半径相同的小球A和B ， A球为铜质的，B球为玻璃材质的，两球从水平匀强磁场上方同一高度同时由静止释放，不计空气阻力，则下列说法正确地是（　　）

如图所示，一个总电阻为R的导线弯成宽度和高度均为d的“半正弦波”形闭合线框，竖直虚线之间有宽带为d、磁感应强度为B的匀强磁场，方向垂直于线框所在的平面．线框以速度v向右匀速通过磁场；ab边始终与磁场边界垂直，从b点到达边界开始到a点离开磁场为止，在这个过程中（   ）

在绝缘的水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l．金属棒ab和cd垂直放在导轨上，两棒正中间用一根长l的绝缘细线相连，棒ab右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图所示，从图示位置在棒ab上加水平拉力，使金属棒ab和cd向右匀速穿过磁场区，则金属棒ab中感应电流i和绝缘细线上的张力大小F随时间t变化的图象可能正确的是（规定金属棒ab中电流方向由a到b为正）（   ）

关于磁感线和电场线，下列说法正确的是（   ）

在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（   ）

如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时（　　）

如图所示为一电磁选矿机的示意图，其中M为矿石漏斗，D为电磁铁。在开矿中，所开采出的矿石有含铁矿石和非含铁矿石，那么矿石经过选矿机后，落入B槽中的矿石是，落入A槽中的矿石是。

显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由a点逐渐移动到b点，下列变化的磁场能够使电子发生上述偏转的是（   ）

如图所示，一导线折成动长为a的正三角形闭合回路，虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面，回路以速度v向右匀速进入磁场，边长CD始终与MN垂直，从D点到达边界开始到C点进入磁场为止，下列结论中正确的是（   ）

导线中分别通图示方向的电流，小磁针静止时N极垂直纸面向里的是( )

如图所示，MN、PQ为足够长的平行导轨，间距L=0.5m，导轨平面与水平面间的夹角 NQ⊥MN，NQ间连接有一个R=3Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为 将—根质量为 的金属棒 紧靠MQ放置在导轨上，且与导轨接触良好，金属棒的电阻 其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ平行，已知金属棒与导轨间的动摩擦因数 当金属棒滑行至 处时速度大小开始保持不变， 距离NQ为 ，试解答以下问题:(参考数据: )

如图，两根足够长的固定的光滑平行金属导轨位于倾角θ=30°的固定斜面上，导轨上、下端接有阻值R₁=R₂=16Ω的电阻，导轨自身电阻忽略不计，导轨宽度L=2m,在整个导轨平面内都有垂直于导轨平面向上的匀强磁场，磁感应强度B=0.5T，质量m=0.1kg，电阻r=2Ω的金属棒ab在较高处由静止释放，金属棒ab在下滑过程中始终与导轨垂直且与导轨接触良好。已知金属棒ab从静止到速度最大时，通过r的电荷量为0.3C,g=10m/s²求：

如图所示，两根足够长的光滑直金属导轨MN、PQ平行放置在倾角为 的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于匀强磁场中，磁场方向垂直于斜面向上。导轨和金属杆的电阻可忽略。让金属杆ab沿导轨由静止开始下滑，经过一段时间后，金属杆达到最大速度v_m。在这个过程中，电阻R上产生的热量为Q。导轨和金属杆接触良好，重力加速度为g。求：

如图所示，三根通电长直导线P、Q、R均垂直纸面放置，ab为直导线P、Q连线的中垂线，P、Q中电流强度的大小相等、方向均垂直纸面向里，R中电流的方向垂直纸面向外，则R受到的磁场力可能是（   ）

如图所示，表示磁场对直线电流的作用，其中不正确的是（   ）

如图，光滑水平的平行导轨间的距离为 ，导轨是够长且不计电阻，左端连有一个直流电源，电动势为 。金属杆 质量为 ，被紧压在轨道上，没有释放时通过的电流为 ，处在磁感应强度为 的匀强磁场中，磁场方向与导轨平面成 角。静止释放金属杆 后，杆开始运动，下列说法正确的是（　　）

如图所示，正方形线框abed由四根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁场方向垂直线框顶点a、d分别与直流电源(内阻不计)的负极和正极相接。若ab棒受到的安培力大小为F，则ad棒受到的安培力(    )

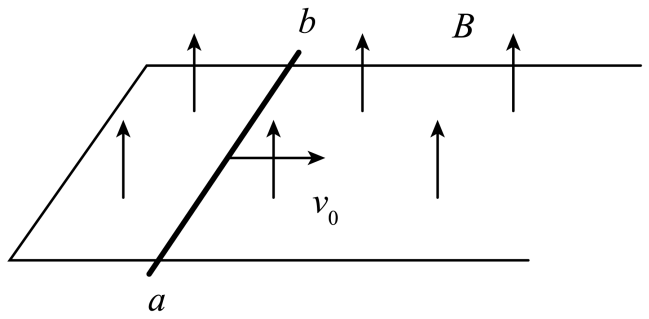

如图所示，宽为L的足够长U形光滑导轨放置在绝缘水平面上，整个导轨处于竖直向上、磁感应强度大小为B的匀强磁场中，将一质量为m、有效电阻为R、长度略大于L的导体棒垂直于导轨放置。某时刻给导体棒一沿导轨向右、大小为v₀的水平速度，不计导轨电阻，棒在运动过程中始终与导轨垂直且接触良好，则下列说法正确的是（   ）
