选修2-1 知识点题库

如图所示是描述对给定的电容器充电时极板上带电荷量Q、极板间电压U和电容C之间的关系图象，其中正确的是（）

A .

B .

C .

D .

在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。

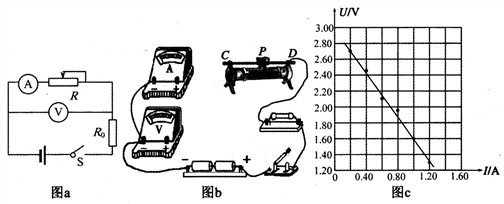

（1）甲同学按电路图a进行测量实验，其中R₀=1 $\text{[math]}$ ，则

①请用笔画线代替导线在图(b)中完成电路的连接；

②由电压表的读数U和电流表的读数I，画出U-I图线如图c所示，可得电源的电动势E=V，内电阻r= $\text{[math]}$ 。(结果保留2位有效数字)

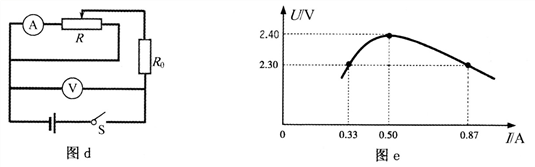

（2）乙同学将测量电路连接成如图d所示，其他操作正确，由电压表的读数U和电流表的读数I，画出U-I图线如图e所示，可得电源的电动势E=V，内电阻r= $\text{[math]}$ 。(结果保留2位有效数字)

如图所示，理想变压器原、副线圈匝数比为1∶2，接有四个阻值相同的定值电阻，变压器初级线圈接到交流电源上，下面说法正确的是( )

A . 副线圈电压是电源电压的2倍 B . 流过R₁的电流是副线圈上电流的2倍 C . R₁上的电功率是R₂上电功率的2倍 D . R₁上的电功率是R₂上电功率的9倍

如图所示，一带电粒子以某速度进入水平向右的匀强电场E中，在电场力作用下形成图中所示的运动轨迹。M和N是轨迹上的两点，其中M点在轨迹的最右端。不计重力，下列表述正确的是( )

图片_x0020_1615951766

A . 粒子在M点的速率最大 B . 粒子所受电场力与电场方向相同 C . 粒子在电场中的加速度不变 D . 粒子速度先减小后增大

如图所示，实线为方向未知的三条电场线，从电场中的M点，以相同速度垂直于电场线方向飞出a、b两个带电粒子，他们仅在电场力的作用下运动轨迹如图中的虚线所示，则（）

图片_x0020_274229638

A . a一定带负电，b一定带正电 B . 两个粒子的动能均增大 C . a的速度将减小，b的速度将增大 D . a的加速度将减小，b的加速度将增大

如图所示，理想变压器原、副线圈的匝数比为n₁：n₂＝10：1，a、b两点间的电压为u＝U_msin100πt（V），U_m的变化范围为200 $\text{[math]}$ V～240 $\text{[math]}$ V，R为可变电阻，P是额定电流为2A的保险丝。为使保险丝中的电流不超过2A，可变电阻R连入电路的最小阻值为（）

A . 1.0Ω B . 1.2Ω C . 10Ω D . 12Ω

电场看不见、摸不着，但可以用电场线直观、形象地来描述。如图为两个等量点电荷P、Q的电场线分布图。

图片_x0020_100023

（1）请判断P、Q电荷的电性；
（2）请判断A、B两点的电场强弱，并说明理由；
（3）某带电粒子（不计重力）以一定的初速度从A点射出，仅在电场力的作用下沿图中虚线由A运动P至B。请判断该粒子带何种电荷，并分析由A运动到B的过程中该带电粒子的能量转化情况。

如图所示，在x轴上相距为L的两点分别固定等量异种点电荷+Q、－Q。虚线是以+Q所在点为圆心、 $\text{[math]}$ 为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称，下列判断正确的是( )

图片_x0020_100001

A . a、b、c、d四点中，a点处的电势最低 B . a、b、c、d四点中，c点处的电场强度最小 C . 将一试探电荷+q沿圆周由b点移至d点，试探电荷的电势能不变 D . 将一试探电荷+q沿圆周由a点移至c点，试探电荷的电势能不变

如图所示，平行板电容器与电源相连，两极板竖直放置，相距为d．在两极板的中央位置，用绝缘细线悬挂一个质量为m，电荷量为q的小球．小球静止在A点，此时细线与竖直方向成θ角．已知电容器的电容为C，重力加速度大小为g．求：

图片_x0020_100018

（1）平行板电容器两极板间的电场强度大小；
（2）电容器极板上所带电荷量Q；

将一个闭合金属环用丝线悬于O点，如图所示。虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场。下列的现象能够发生的是（）

图片_x0020_100010

A . 金属环的摆动不会停下来，一直做等幅摆动 B . 金属环的摆动幅度越来越小，小到某一数值后做等幅摆动 C . 金属环的摆动会很快停下来 D . 金属环最后一次向左摆动时，最终停在平衡位置左侧某一点处

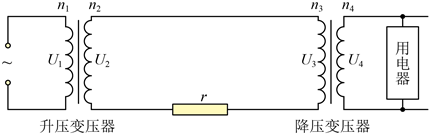

发电机的输出电压为 $\text{[math]}$ ，输电线总电阻为 $\text{[math]}$ ，为了减小损耗采用了高压输电。在发电机处安装升压变压器，而在用户处安装降压变压器，其中 $\text{[math]}$ ，用户获得电压 $\text{[math]}$ ，用户获得的功率 $\text{[math]}$ ，若不计变压器损失的能量，求：

图片_x0020_100019

（1）高压输电线中的电流强度 $\text{[math]}$ ；
（2）升压变压器原、副线圈的匝数比 $\text{[math]}$ ；

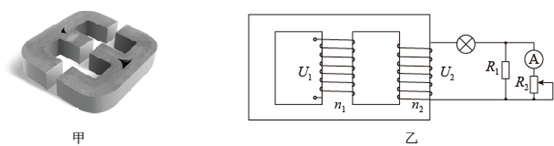

ED型硅钢铁芯如图甲所示，其结构为三相两半拼合形成的闭合磁路，广泛应用于三相变压器、扼流圈、电抗器等电磁原件。用ED型硅钢铁芯绕制变压器，并连接成如图乙所示电路，原副线圈绕制匝数分别为n₁、n₂ ，原线圈输入的交流电压为U₁ ，副线圈的输出电压为U₂。现将滑动变阻器滑片向下滑动，下列说法错误的是（）

A . U₁：U₂=n₁：n₂ B . 灯泡亮度变暗 C . 电流表示数减小 D . 用相互绝缘的硅钢片叠成ED型铁芯有利于减小涡流

如图所示，关于电场中的A，B两点，下列说法正确的是（）

A . 电势 $\text{[math]}$ ，场强 $\text{[math]}$ B . 电势 $\text{[math]}$ ，场强 $\text{[math]}$ C . 将 $\text{[math]}$ 电荷分别放在A，B两点时具有的电势能 $\text{[math]}$ D . 将 $\text{[math]}$ 电荷从A点移到B点静电力做了正功

某一电解电容器如图甲所示，接入如图乙所示的电路，下列说法正确的是( )

A . 该电容器只有在电压为45 V时，电容才是33 μF B . 该电容器能容纳的最大电荷量为3.3×10^－5C C . 接通电路后，电容器的电容仍是33 μF D . 接通电路后，灯泡能持续发亮

在物理学中，常常用物理量之比定义一个新的物理量。以下电学量的表达式中，不属于比值定义法的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

一固定的矩形线框水平放置，线框的左端接一阻值为R的定值电阻，线框的电阻为r，线框面积为S，如图甲所示。空间存在与线框平面垂直的匀强磁场，磁感应强度大小随时间按如图乙所示的正弦规律变化，其中B_m为磁感应强度的最大值，T为磁场变化的周期，选向上为正方向，下列说法正确的是（）

A . $\text{[math]}$ 时，回路中的感应电流为0 B . 通过定值电阻的电流为 $\text{[math]}$ C . 在0~ $\text{[math]}$ 时间内，通过定值电阻的电荷量为 $\text{[math]}$ D . 线圈中产生的感应电动势瞬时值的表达式为 $\text{[math]}$

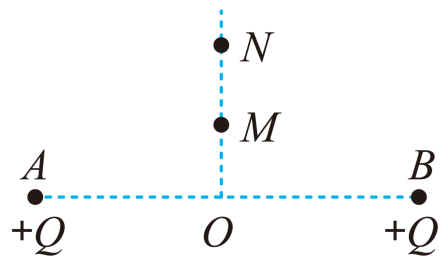

如图，两个等量正点电荷分别固定在A、B两点，O为AB的中点，M、N为AB中垂线上的两点，无限远处电势为零。以下说法正确的是（）

A . N、M、O三点中O点场强最大 B . M点电势高于N点电势 C . 同一负电荷在M点的电势能小于在N点的电势能 D . 如果只受电场力作用正电荷从M点静止释放，电荷将沿中垂线做匀加速运动

远距离输电线路图如图所示，升压变压器输入电压和输入功率保持不变，输电线电阻R保持不变。现进行输电线路电压升级，将升压变压器副线圈滑片向上滑动，同时保持用户电压不变，则（）

A . 应将降压变压器副线圈滑片向上滑动 B . 应将降压变压器副线圈滑片向下滑动 C . 输电线损失的功率减小 D . 用户的功率减小

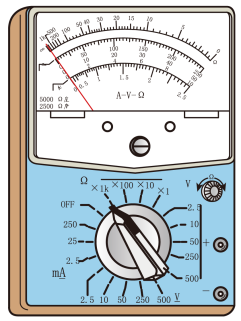

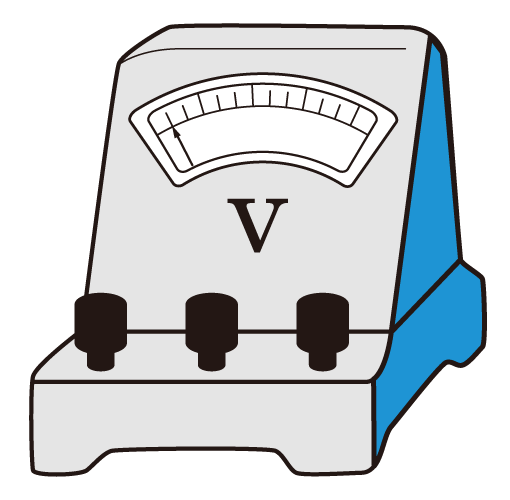

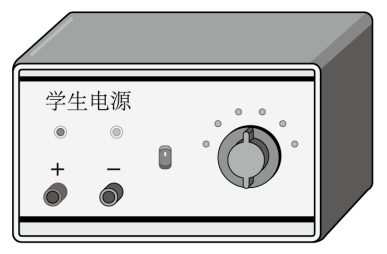

（1）小强同学做“探究变压器线圈两端的电压与匝数的关系”实验，下列实验器材中，需要用到的是____。

A . B . C . D .

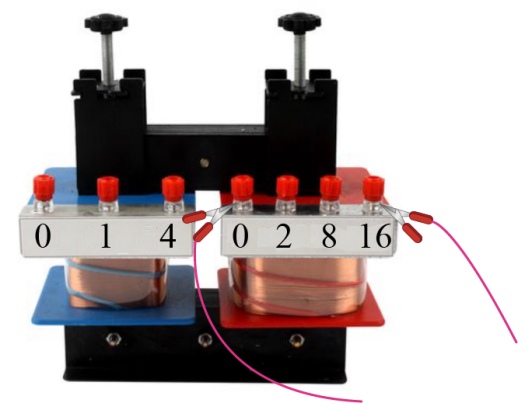

（2）如图所示，若他把10V的直流电源接入右侧线圈的“0”、“16”接线柱，再使用交流电压表测量左侧线圈“0”、“4”接线柱间输出电压，则交流电压表[0-2-8-16]读数为____。

A . 0V B . 0.5V C . 2.2V D . 2.5V

如图，匝数 $\text{[math]}$ 匝的矩形线圈 $\text{[math]}$ ，面积 $\text{[math]}$ ，绕垂直于磁场的轴 $\text{[math]}$ 以角速度 $\text{[math]}$ 匀速转动，匀强磁场的磁感应强度 $\text{[math]}$ ，矩形线圈通过滑环E、F与理想变压器相连，变压器原、副线圈的匝数之比为 $\text{[math]}$ ，副线圈和阻值 $\text{[math]}$ 的电阻相连；从图示位置开始计时，矩形线圈 $\text{[math]}$ 内阻不计，求：

（1）线圈中产生感应电动势的瞬时表达式；
（2）电阻R上消耗的功率。
