一小水电站，输出的电功率为P＝20 kW，输出电压U₀＝400 V，经理想升压变压器T₁升为2000 V电压远距离输送，输电线总电阻为r＝10 Ω，最后经理想降压变压器T₂降为220 V向用户供电。下列说法正确的是( )

图片_x0020_2119943107

A . 变压器T₁的匝数比n₁∶n₂＝1∶5 B . 输电线上的电流为50 A C . 输电线上损失的电功率为25 kW D . 变压器T₂的匝数比n₃∶n₄＝95∶11

下列图中，a、b、c是匀强电场中的三个点，各点电势 $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ ，a、b、c三点在同一平面上，图中电场强度的方向表示正确的是( )

A .

B .

C .

D .

如图所示,实线为电场线,虚线为等势线,且AB=BC,电场中的A、B、C三点的场强分别为E_A、E_B、E_C,电势分别为Φ_A、Φ_B、Φ_C,AB、BC间的电势差分别为U_AB、U_BC,则下列关系中正确的有( )

图片_x0020_1846019555

A . Φ_A>Φ_B>Φ_C B . E_C>E_B>E_A C . U_AB<U_BC D . U_AB=U_BC

关于机械波与电磁波，下列说法中正确的是（）

A . 机械波在介质中传播时，介质中后振动的质点总是重复先振动的相邻的质点的振动，是受迫振动 B . 弹簧振子在四分之一个周期里运动的路程一定等于一个振幅 C . 有经验的战士可以根据炮弹飞行的尖叫声判断炮弹是接近还是远去 D . 电磁波衍射能力由强到弱的顺序是无线电波、可见光、红外线、γ射线 E . 在真空中传播的电磁波频率不同，传播的速度相同

如图所示，理想变压器原副线圈匝数之比为10︰1，原线圈两端连接正弦交流电源u=311sin314t(V)，副线圈接电阻R，同时接有理想电压表和理想电流表。下列判断正确的是（）

A . 电压表读数约为31.1V B . 若仅将副线圈匝数增加到原来的2倍，则电流表的读数增大到原来的2倍 C . 若仅将R的阻值增加到原来的2倍，则输入功率也增加到原来的2倍 D . 若R的阻值和副线圈匝数同时增加到原来的2倍，则输出功率增加到原来的4倍

如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0，点A处的电势为6V，点B处的电势为3V，则此电场强度的大小为V/m，并在图示中画出匀强电场的电场线。

图片_x0020_100015

如图所示的电路中，电源电动势 $\text{[math]}$ ，内阻 $\text{[math]}$ ；电阻 $\text{[math]}$ ，电阻 $\text{[math]}$ ，电容器 $\text{[math]}$ ，电池内阻 $\text{[math]}$ ．

图片_x0020_920483682

（1）闭合S，求稳定后通过电路的总电流；
（2）闭合S，求稳定后电容器所带的电荷量；
（3）然后将开关S断开，求这以后流过 $\text{[math]}$ 的总电量．

某同学利用一只电流表和一个电阻箱测定电源的电动势和内电阻，使用的器材还有开关一个、导线若干，实验原理如甲所示。

图片_x0020_100025

（1）在图乙的实物图中，已正确连接了部分电路，请完成其余电路的连接。
（2）接通开关，多次改变电阻箱的阻值R，同时读出对应的电流表的示数I，并作记录，画出R－ $\text{[math]}$ 关系图线，如图丙所示。则图线斜率的物理意义是；若电流表内阻R_A＝0.1Ω，由图线求得电源的电动势E＝V，内阻r＝ $\text{[math]}$ 。

如图所示，在匀强电场中有A、B、C三点，三点构成直角三角形，∠A＝ $\text{[math]}$ ，AB边长为5m，D为AB中点，电场线与ABC所在平面平行，A、B、C三点的电势分别为14V、6V和6V，取sin $\text{[math]}$ ＝0.6，cos $\text{[math]}$ ＝0.8，则( )

图片_x0020_100016

A . U_DC＝4V B . U_DC＝10V C . E＝2V/m D . E＝1.6V/m

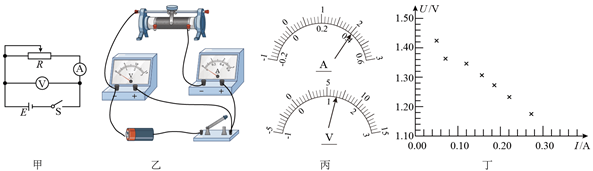

某实验小组利用如图甲所示电路测定一节5号干电池的电动势和内电阻。待测电池。备有下列器材

①电流表，量程0.6A ②电流表，量程3A

③电压表，量程3V ④电压表，量程15V

⑤滑动变阻器，0~20Ω ⑥开关一个，导线若干

（1）请选择实验中需要的器材（选填标号，多选）。
（2）按电路图乙将实物（如图甲所示）连接起来。
（3）某次测量时，电流表和电压表的读数如图丙所示，则电流表A，电压表V。
（4）实验测得的7组数据已在图丁的 $\text{[math]}$ 图上标出，请你完成图线，并由图像可求得电源电动势为V，内电阻为Ω。（保留三位有效数字）

如图所示为一点电荷周围的电场线，电场中有A、B两点，下列说法中正确的是（）

A . 该点电荷为正电荷 B . 该点电荷为负电荷 C . A点的电场强度小于B点的电场强度 D . A，B两点的电场强度大小相等

如图所示，a、b、c为等量导种电荷连线上的三点，c为连线的中点。a、b两点关于c点对称，取无穷远处电势为0。则下列说法正确的是（）

A . a、b、c三点电势相等 B . 将一点电荷从c点移至无穷远处电场力做功为0 C . 把一负点电荷从a点沿直线移到b点的过程中，电势能先增大后减小 D . 把一正点电荷从a点沿直线移到b点的过程中，电场力做负功

磁轨炮是利用电磁发射技术制成的一种先进的动能杀伤武器。它利用电磁系统中电磁场的作用力，可大大提高弹丸的速度和射程。其加速原理如图所示，炮弹在导轨的一端，通过电流后炮弹会被安培力加速，而高速射出。某磁轨炮导轨长 $\text{[math]}$ ，两导轨之间的距离 $\text{[math]}$ 。轨道间磁场可认为是磁感应强度 $\text{[math]}$ ，方向垂直于纸面的匀强磁场。质量 $\text{[math]}$ 的炮弹受安培力而在轨道内匀加速运动，若其从右侧出口射出的速度为 $\text{[math]}$ ，忽略一切摩擦力。求：

（1）磁场的方向；
（2）通过导轨的电流大小；
（3）若炮弹所在电路的总电阻为 $\text{[math]}$ ，求发射炮弹时装置所消耗的总能量。

如图甲所示，在x轴上固定两个电量分别为+2q、-q的点电荷，其中负电荷固定在坐标原点，两电荷的间距为L；如图乙所示是两电荷所形成的电场的电势 $\text{[math]}$ 在x轴上的分布图像，规定无限远处电势为0，则x轴上电势最高为 $\text{[math]}$ 的点距离坐标原点的距离为（）

A . L B . $\text{[math]}$ C . $\text{[math]}$ D . 2L

关于磁通量和感应电流的有关知识，下列说法正确的是（）

A . 如果穿过线圈的磁通量为零，则该处的磁感应强度一定为零 B . 位于磁场中的闭合线圈，一定能产生感应电流 C . 闭合线圈与磁场发生相对运动，一定能产生感应电流 D . 不论用什么办法，只要穿过闭合电路的磁通量发生变化，一定能产生感应电流

如图所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M点，再经过N点，以下正确的是（）

A . 粒子在N点的加速度大于在M点的加速度 B . 该带电粒子应该带负电 C . M点的电势低于在N点的电势 D . 粒子在M点的电势能小于在N点的电势能

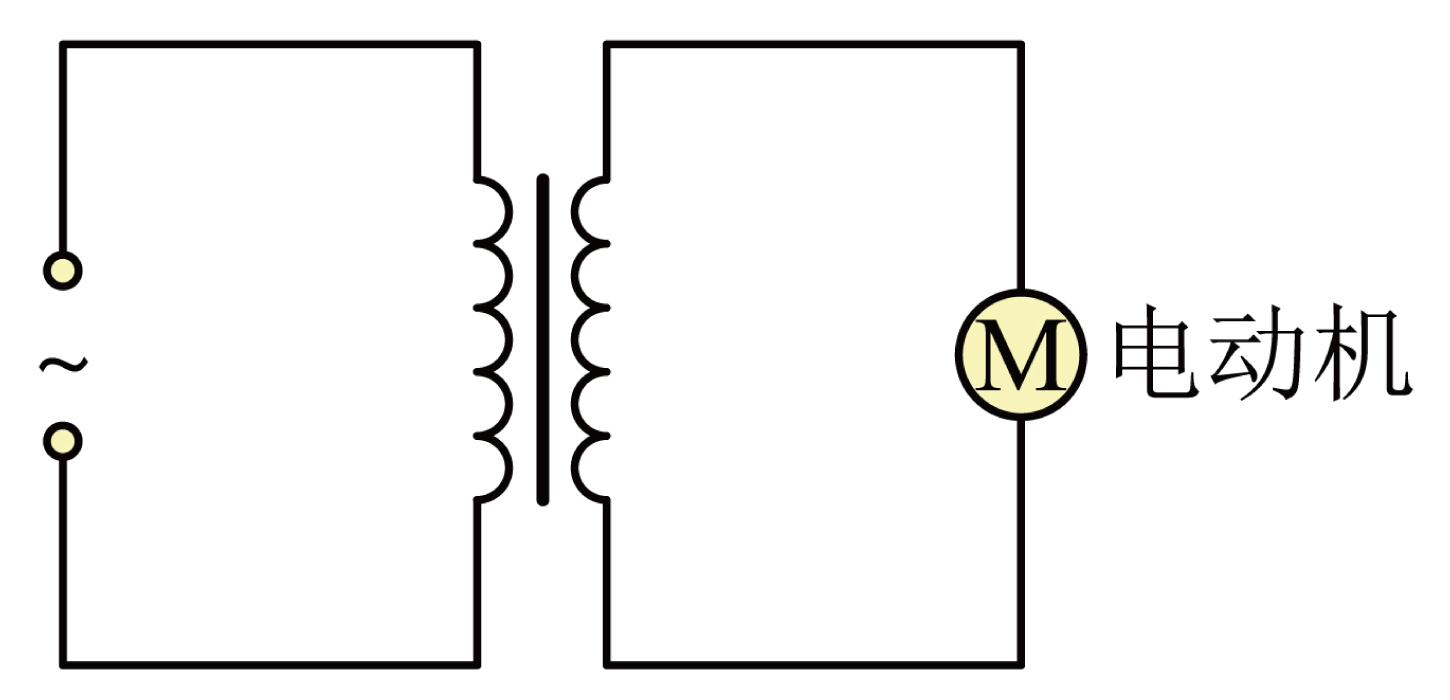

塔吊是建筑工地上最常用的一种起重设备，如图所示为起重机提升重物时的简化电路，一台变压器的原线圈与10kV的高压输电线相连，副线圈上接有一台电动机，起重机能用1分钟的时间将质量为3t的建筑材料匀速提升42m，电动机正常工作时两端的电压为380V，工作电流为60A，由于磁损和热损，变压器的输出功率为输入功率的96%，不计导线的电阻，重力加速度g=10m/s² ，则下列说法中正确的是（）

A . 变压器原线圈中的电流为2.28A B . 电动机的工作效率约为92.1% C . 电动机的机械功率为22.8kW D . 电动机的电阻约为6.3Ω

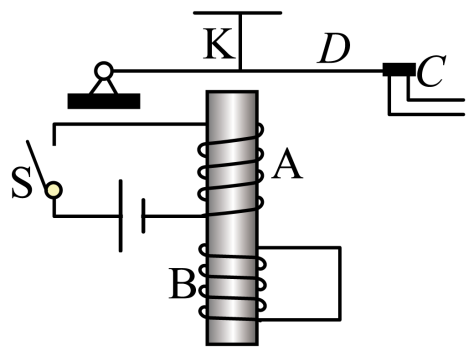

如图所示是一种延时继电器的示意图，开始时开关 $\text{[math]}$ 闭合。下列说法正确的是（）

A . 断开开关 $\text{[math]}$ ，弹簧 $\text{[math]}$ 立刻将衔铁 $\text{[math]}$ 拉起 B . $\text{[math]}$ 断开一段时间后，铁芯中还有逐渐减弱的磁场 C . 若线圈B不闭合，还是会产生延时效果 D . 线圈 $\text{[math]}$ 之间发生的电磁感应现象叫做自感

一对不等量异种点电荷周围的电场线分布如图所示，下列说法正确的是（）

A . Q₁为负电荷 B . Q₁的带电荷量一定比Q₂的带电荷量多 C . 以大地为零电势，则Q₁Q₂连线的中点电势必定为零 D . 尽管B处没画出电场线，但B处的场强比A处大

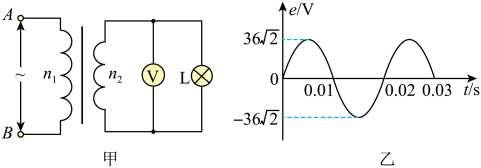

如图甲所示，理想变压器原、副线圆正数比 $\text{[math]}$ ， V为理想交流电表，灯泡电阻 $\text{[math]}$ ， AB两端所接交变电流如图乙所示。下列说法正确的是（）

A . 电流频率为100Hz B . V的读数为18V C . $\text{[math]}$ 时产生该正弦交流电的线圈正处于中性面位置 D . 变压器输入功率为81W
