选修2-1 知识点题库

如图甲所示为电场中的一条电场线，在电场线上建立坐标轴，则坐标轴上O～x₂间各点的电势分布如图乙所示，则（）

图片_x0020_665673813

A . 在O～x₂间，电场强度先减小后增大 B . 在O～x₂间，电场强度方向没有发生变化 C . 若一负电荷从O点运动到x₂点，电势能逐渐减小 D . 从O点静止释放一仅受电场力作用的正电荷，则该电荷在O～x₂间一直做加速运动

如图所示，在匀强电场中，有A、B两点，它们间距为2cm，两点的连线与场强方向成60°角。将一个电量为-2×10^-5C的电荷由A移到B，其电势能增加了0.1J。则：

图片_x0020_2123463097

（1）在此过程中，电场力对该电荷做了多少功？
（2） A、B两点的电势差U_AB为多少？
（3）匀强电场的场强为多大？

在如图所示的四种典型电场的情况中，电场中a、b两点的电场强度相同的是（）

图片_x0020_100016

A . 图甲中平行板电容器带电时，极板间除边缘附近外的任意两点a、b B . 图乙中两个等量异号点电荷的连线上，与连线中点O等距的两点a、b C . 图丙中离点电荷等距的任意两点a、b D . 图丁中两个等量同号点电荷的连线的中垂线上，与连线中点O等距的任意两点a、b

如图所示为电子束焊接机，图中带箭头的虚线代表电场线，B、C是电场中两点。K为阴极，A为阳极，两极之间的距离为d，在两极之间加上高压U，有一电子在K极由静止被加速。不考虑电子重力，元电荷为e，则下列说法正确的是（）

A . A，K之间的电场强度均为 $\text{[math]}$ B . B点电势大于C点电势 C . B点电场强度大于C点电场强度 D . 电子由K到A的电势能减少了eU

如图甲所示的理想变压器。原、副线圈匝数比为10：3，原线圈接入图乙所示的正弦交流电。副线圈与理想二极管（正向电阻为零，反向电阻为无穷大）、电阻阻值为R＝33Ω的定值电阻组成闭合电路，电流表、电压表均为理想交流电表。则以下判断正确的是（）

A . 副线圈中交流电频率为25Hz B . 电流表的示数约为0.42A C . 电压表的示数约为66V D . 定值电阻热功率约为132W

有关洛伦兹力和安培力的描述，正确的是（）

A . 通电直导线在匀强磁场中一定受到安培力的作用 B . 安培力是大量运动电荷所受洛伦兹力的宏观表现 C . 带电粒子在匀强磁场中运动受到的洛伦兹力做正功 D . 通电直导线在磁场中受到的安培力方向与磁场方向平行

某电场的分布如图所示，带箭头的实线为电场线，虚线为等势面。A、B、C三点的电场强度分别为E_A、E_B、E_C ，电势分别为 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ ，关于这三点的电场强度和电势的关系，以下判断正确的是（）

图片_x0020_100001

A . E_A< E_B ， $\text{[math]}$ = $\text{[math]}$ B . E_A> E_B ， $\text{[math]}$ < $\text{[math]}$ C . E_A> E_B ， $\text{[math]}$ > $\text{[math]}$ D . E_A= E_C ， $\text{[math]}$ = $\text{[math]}$

如图所示电路中，固定电阻R=14Ω，电源的内阻r=1Ω。当开关S闭合时，电流表的示数为0.1A，则电源电动势（）

图片_x0020_100024

A . E=15V B . E=1.5V C . E=1.0V D . E=0.1V

如图所示为一正方体，在顶点 $\text{[math]}$ 放一带负电的电荷，则下列正确的说法是（）

图片_x0020_100004

A . $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 这三点的电场强度相同 B . $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 三点确定的平面不是等势面 C . 如果将一正的点电荷由 $\text{[math]}$ 点沿 $\text{[math]}$ 方向远离 $\text{[math]}$ 点，则电场力做正功 D . 如果在 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 三点放三个合适的点电荷，则 $\text{[math]}$ 点的电荷所受的电场力可能为零

图为“研究电磁感应现象”的实验装置．

（1）将图中所缺的导线补接完整．
（2）如果在闭合开关时发现灵敏电流计的指针向左偏了一下，那么合上开关后可能出现的情况有：
①将原线圈迅速插入副线圈时，灵敏电流计指针将；

②原线圈插入副线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针．

在测定一节干电池的电动势和内阻的实验中，用如图甲所示的电路进行测量，设一节干电池的电动势和内阻的真实值分别为E和r，其测量值分别为E_测和r_测，根据实验记录的数据画出图象如图乙所示，则r_测=Ω，由于电压表的分流，r_测r_真（填“大于”、“小于”或“等于”）

图片_x0020_100014

下列四幅图的有关说法正确的是（）

图片_x0020_100007

A . 图(1)中为扭秤实验装置结构，利用了“放大”的思想 B . 图(2)中可视为质点的排球被水平扣出后，落点的位置只与被扣出时的速度大小有关 C . 图(3)器材装置能测定电流大小 D . 图(4)中用长度为R的AB细杆相连、质量均为m的两球之间的万有引力为 $\text{[math]}$

一带正电粒子仅在电场力作用下从A点由静止开始做直线运动，其 $\text{[math]}$ 图像为正弦曲线，如图所示。已知粒子在 $\text{[math]}$ 时刻运动到B点， $\text{[math]}$ 时刻运动到C点 $\text{[math]}$ 时刻运动到D点， $\text{[math]}$ 时刻运动到E点，下列判断正确的是（）

A . A，E两点重合 B . C，D两点场强大小关系为 $\text{[math]}$ C . A，C，E三点的电势相等 D . 粒子从A点经B点运动到C点，电势能先增加后减少

下列说法正确的是（　　）

A . 电场强度公式 $\text{[math]}$ 中，Q为试探电荷，E与Q成正比，与r²成反比 B . 电容器的电容公式 $\text{[math]}$ 表明，C与其所带电荷量Q成正比、与U成反比 C . 富兰克林通过油滴实验测定了元电荷的电荷量e D . 静电复印、静电喷漆和静电除尘都利用了静电吸附原理工作，对静电进行了有效的利用

如图所示的电路中， $\text{[math]}$ 电容器的电容大于 $\text{[math]}$ ，图中滑动变阻器R₁和 $\text{[math]}$ 的滑动触头都置于中间位置，闭合电键后，若要两只电容器所带的电荷量相等，正确的做法是（）

A . R₁的触头向左移动 B . R₁的触头向右移动 C . $\text{[math]}$ 的触头向左移动 D . $\text{[math]}$ 的触头向右移动

下列说法正确的是（）

A . 电子叫做元电荷 B . A为带电小球，B为不带电金属小球，将 $\text{[math]}$ 接触后分开，则 $\text{[math]}$ 所带电量相同 C . 一个带电体能否看成点电荷，不是看它的尺寸大小，而是看它的形状、大小对所研究问题的影响是否可以忽略不计 D . 在电场中某点放一检验电荷，其电量为q，检验电荷受到的电场力为F，则该点电场强度为E，若撤去检验电荷q，该点的电场强度为0

如图所示是显像管原理示意图，电子束经电子枪加速后，进入偏转磁场偏转。不加磁场时，电子束打在荧光屏正中的O点。若要使电子束打在荧光屏上位置由B逐渐向A移动，则以下说法正确的是（）

A . 在偏转过程中，电子束做匀加速曲线运动 B . 在偏转过程中，洛伦兹力对电子束做正功 C . 偏转磁场应当由垂直纸面向内减弱转至垂直纸面向外增强 D . 如果电视机荧光屏上没有图像，只有一条水平亮线，则原因是没有竖直方向的磁场

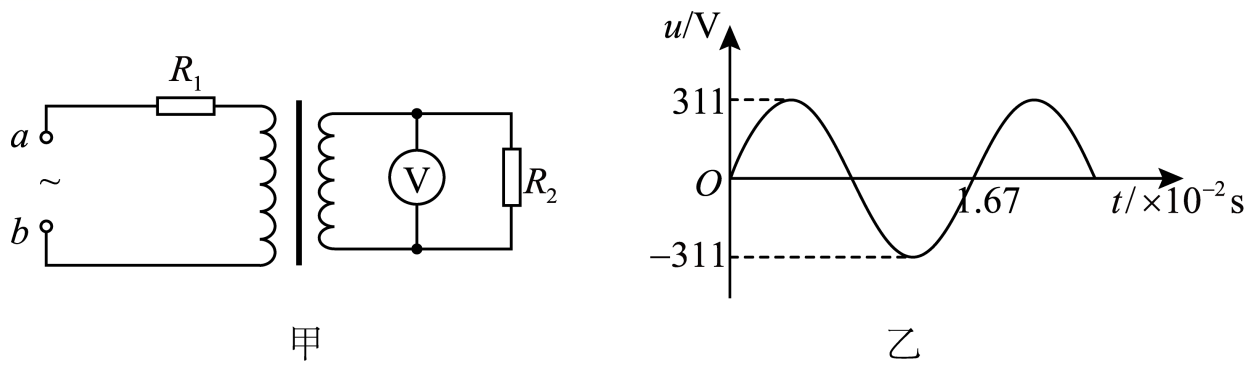

如图甲所示，理想变压器原、副线圈的匝数分别为n₁=1500、n₂=500，在原、副线圈的回路中接有阻值均为10Ω的电阻R₁、R_2. ，副线圈接有一理想交流电压表，a、b之间接有正弦交流电源，其电压u随时间t变化的图像如图乙所示。求：

（1）电阻R₂中电流的频率f；
（2）交流电压表的读数U_2。
注：以上求得的结果均保留整数。

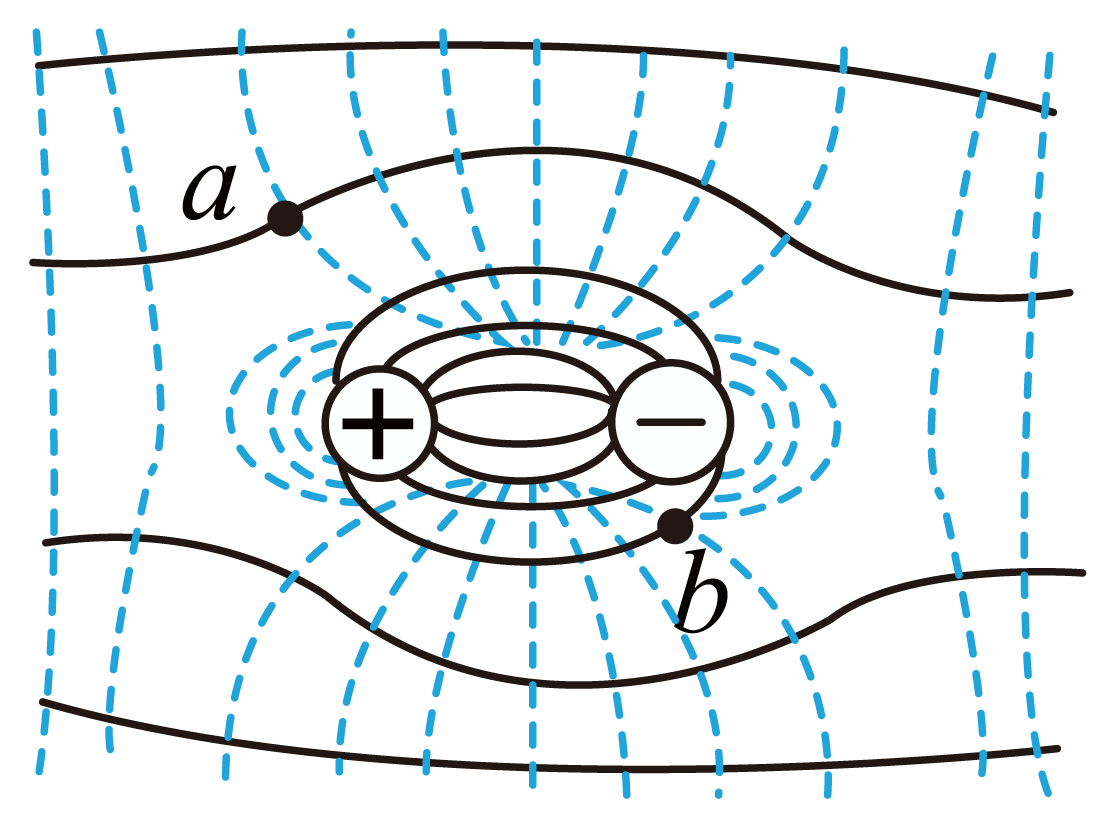

等量异种点电荷固定在水平向右的匀强电场中，电场分布如图所示。实线表示电场线，虚线表示等势线，a、b是图中的两点。下列说法正确的是（）

A . a点的电势比b点高 B . a点的电场强度比b大 C . 负电荷在a点具有的电势能比b点大 D . 正电荷从a点移到b点电场力做负功

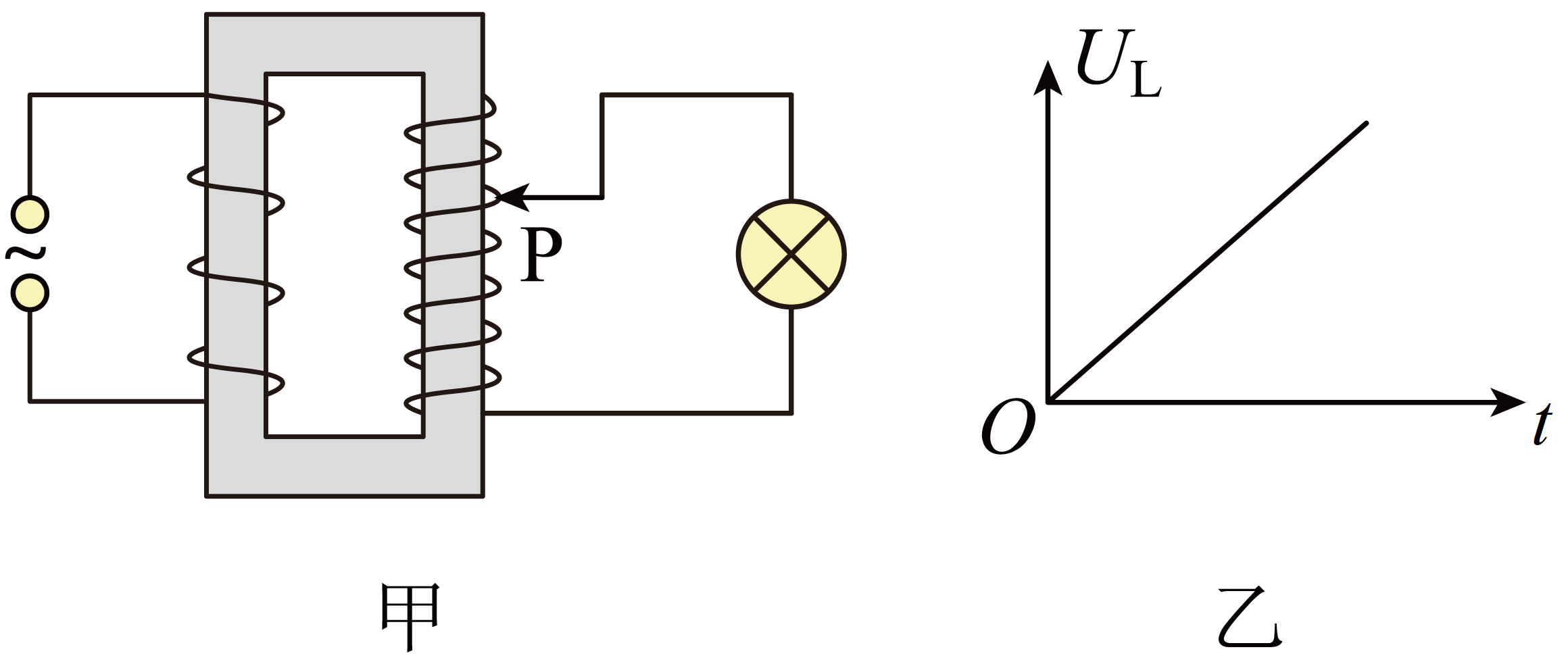

如图甲所示理想变压器线圈均匀密绕，原线圈接220V交流电，标称为“220V，40W”的灯泡的一端与副线圈底端连接，另一端通过滑片P与副线圈连接。从副线圈底端开始缓慢向上移动滑片P，直至灯泡两端电压为220V，测得灯泡两端电压U_L随时间t的变化是一条过原点O的直线，如图乙所示。若流过灯泡的电流为I_L ，功率为P_L；原线圈中的电流为I₁ ，输入功率为P₁。则（）

A . I_L—t图线是一条过原点O的直线 B . I₁—t图线是一条过原点O的直线，图线斜率比I_L—t斜率小 C . P_L—t图线是一条过原点O的曲线，且是抛物线 D . P₁—t图线是一条过原点O的曲线，且不是抛物线
