四、变压器 知识点题库

如图所示为某学校一套校内备用供电系统,由一台内阻为1Ω的发电机向全校22个教室(每个教室有“220V , 40W”的白炽灯6盏)供电.如果输电线的总电阻R是4Ω,升压变压器和降压变压器(都认为是理想变压器)的匝数比分别是1:4和4:1,每个教室的白炽灯都正常发光,求:

  1. (1) 输电线的损失功率是多大?

  2. (2) 发电机的电动势是多大?

  3. (3) 输电效率是多少?

如图所示的交流电路中,理想变压器原线圈输入电压为U1 , 输入功率为P1 , 输出功率为P2 , 各交流电表均为理想电表.当滑动变阻器R的滑动头向下移动时(   )

A . 灯L变亮 B . 各个电表读数均变大 C . 因为U1不变,所以P1不变 D . P1变大,且始终有P1=P2
如图所示,理想变压器原线圈的匝数n1=1100匝,副线圈的匝数n2=110匝,R0、R1、R2均为定值电阻,且R0=R1=R2 , 电流表、电压表均为理想电表.原线圈接u=220 sin(314t) (V)的交流电源.起初开关S处于断开状态.下列说法中正确的是(   )

A . 电压表示数为22V B . 当开关S闭合后,电压表示数变小 C . 当开关S闭合后,电流表示数变大 D . 当开关S闭合后,变压器的输出功率增大

如图,理想变压器原、副线圈匝数比为20:1,两个标有“12V,6W”的小灯泡并联在副线圈的两端.当两灯泡都正常工作时,原线圈电路中电压表和电流表(可视为理想表)的示数分别是(   )

A . 120V,0.10A B . 240V,0.025A C . 120V,0.005A D . 240V,0.05A
采用理想变压器给负载供电,哪些办法可以减少变压器的输入功率( )
A . 减少原线圈的匝数,其他条件不变 B . 增加原线圈的匝数,其他条件不变 C . 减小负载R的阻值,其他条件不变 D . 增加负载R的阻值,其他条件不变
用正弦式交变电流通过一理想变压器给距离较远的用户供电, 电路图可等效为图示电路。副线圈与用户之间导线的电阻为r , 其余部分导线与电流表的电阻均不计。已知开关S闭合前后用户消耗的电功率相等,变压器输入电压有效值不变,则下列说法正确的是(      )

A . 开关闭合前后变压器的输入功率不变 B . 开关闭合前后输电线上损失的功率之比为1:2 C . R: r = 2:1 D . 开关闭合前后电流表的读数之比为1:2
如图所示,用理想变压器给变阻器R供电,设输入交变电压不变。当变阻器R上的滑动触头P向下移动时,图中四只电表的示数和原线圈输入功率P变化情况是(     )

A . V1不变,A1变大 B . V2不变,A2变小 C . A1不变,A2变小 D . 输入功率P变大
下列关于理想变压器的说法中,正确的是 (   ).
A . 输入功率等于输出功率 B . 输送的电能经变压器先转化为磁场能,再转化为电能 C . 输送的电能经变压器先转化为电场能,再转化为电能 D . 输送的电能经变压器的铁芯直接传输过去

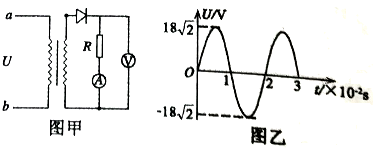

在如图甲所示的电路中,理想变压器原、副线圈匝数比为2︰1。a,b两端电压与时间的关系如图乙所示,二极管可视为理想二极管,电表均为理想电表,电阻R=10Ω,则下列说法正确的是(   )

图片_x0020_100740289

A . 电压表示数约为4.50V B . 电压表示数约为6.36V C . 电流表示数约为0.90A D . 电路消耗的功率为8.10W
图甲中S、N间的磁场可视为水平方向的匀强磁场, A为理想交流电流表,V为理想交流电压表,矩形线圈绕垂直于磁场方向的水平轴OO'匀速转动,矩形线圈通过滑环接理想变压器,滑片P上下移动时可改变变压器副线圈的输出电压,副线圈接有可调电阻R.从图示位置开始计时,发电机线圈中产生的交变电动勢随时间变化的图像如图乙所示,忽略线圈、电刷与导线的电阻,下列说法正确的是(      )

A . t=0.01s时穿过发电机线圈的磁通量最大 B . t=0.005时电压表的示数为10V C . 保持R的大小不变,P的位置向上移动,电流表读数增大 D . 保持R的大小及P的位置不变,发电机线的转速增大一倍,变压器的输入功率增大到原来的2倍
如图1所示的电路中,理想变压器的原、副线圈匝数比为2:1,电流表为理想电表,定值电阻R=10Ω,在a、b间输入如图2所示的半波正弦交流电。则下列说法正确的是(   )

A . 电流表的示数为 A B . 副线圈两端的电压为20V C . a、b端输入的功率为5W D . a、b端输入的电压有效值为 V
如图所示,理想变压器原、副线圈的匝数比为n1:n2=2:1,输入端接在u=30 100πt(V)的交流电源上,R1为电阻箱,副线圈连在电路中的电阻R2=10Ω,电表均为理想电表。下列说法正确的是(   )

A . 当R1=0时,电压表的读数为30V B . 当R1=0时,若将电流表换成规格为“5V 5W”的灯泡,灯泡能够正常发光 C . 当R1=10Ω时,电流表的读数为1.2A D . 当R1=10Ω时,电压表的读数为6V
如图所示的理想变压器,两个副线圈匝数分别为n1和n2 , 当把电热器接在ab,使cd空载时,电流表的示数为I1;当把同一电热器接在cd,而使ab空载时,电流表的示数为l2 , 则I1:l2等于(   )

A . n1:n2 B . n12:n22 C . n2:n1 D . n22:n12
如图甲所示的理想变压器,其原线圈接在输出电压如图乙所示的正弦式交流电源上,副线圈接有阻值为88Ω的负载电阻R,原、副线圈匝数之比为5∶1。电流表、电压表均为理想交流电表。下列说法中正确的是(   )

A . 电流表的示数为2.5A B . 电压表的示数约为62V C . 原线圈的输入功率为22W D . 若负载电阻R的阻值变大,则原线圈的输入功率也变大
一矩形导线框在匀强磁场中绕垂直于磁场方向的轴匀速转动,产生的正弦交流电如图甲所示,导线框电阻不计,匝数为100匝,把线框产生的交流电接在图乙中理想变压器原线圈的a、b两端,Rt为热电阻(温度升高时,其电阻减小),R为定值电阻,电压表和电流表均为理想电表,则(   )

A . 线框在匀强磁场中的转速为50r/s B . 在t=1.0×10-2s时刻,线框平面与磁场方向平行 C . 线框转动过程中磁通量变化率最大值为0.22 wb/s D . Rt处温度升高时,V1表示数与V2表示数的比值不变
如图所示的交流电路中,理想变压器原线圈输入电压为u=Umsin100πt(V),副线圈电路中R1、R2为定值电阻,P是滑动变阻器R的滑动触头,电压表V1、V2的示数分别为U1和U2;电流表A的示数为 I。下列说法中正确的是(   )

A . 变压器原、副线圈的匝数之比为U1∶U2 B . 副线圈回路中电流方向每秒钟改变100次 C . 当P向上滑动的过程中,U2增大,I减小 D . 当P向下滑动的过程中,R1消耗的功率增大,R2消耗的功率减小
如图所示,R是一个光敏电阻,其阻值随光照强度的增加而减小。理想变压器原、副线圈的匝数比为10:1,电压表和电流表均为理想交流电表。从某时刻开始在原线圈两端加上交变电压,其瞬时值表达式为u1=220sin(100πt)V,则(   )

A . 电压表的示数为22V B . 在天逐渐变黑的过程中,电流表A2的示数变小 C . 在天逐渐变黑的过程中,电流表A1的示数变大 D . 在天逐渐变黑的过程中,理想变压器的输入功率变小
如图所示,理想变压器原线圈输入电压 ,副线圈电路中 为定值电阻, 是滑动变阻器, 是理想交流电压表,示数分别用 表示。 是理想交流电流表,示数分别用 表示。下列说法正确的是(  )

A . 分别为原副线圈两端电压的瞬时值 B . 与变压器的原副线圈匝数成反比 C . 滑片 向下滑动过程中, 不变, 变大 D . 滑片 向下滑动过程中, 变小, 变大
近几年,许多品牌手机推出无线充电功能,手机无线充电的最大便利是无需插拔数据线一放即充,如图所示为手机无线充电的工作原理示意图,其主要部件为充电板中的送电线圈和手机中的受电线圈。下列说法中正确的是(   )

A . 送电线圈a、b间接稳压直流电源 B . 手机无线充电利用了电磁感应原理 C . 仅减少送电线圈的匝数,可增大c、d端的输出电流 D . 仅减少送电线圈的匝数,可增大c、d端的输出电压
如图所示的变压器,输入电压为 ,可输出 电压,匝数为 的原线圈中电随时间变化为 .单匝线圈绕过铁芯连接交流电压表,电压表的示数为 。将阻值为 的电阻R接在 两端时,功率为 .下列说法正确的是(    )

A . m为1100匝, B . 间线圈匝数为120匝,流过R的电流为 C . 若将R接在 两端,R两端的电压为 ,频率为 D . 若将R接在 两端,流过R的电流为 ,周期为
