四、变压器知识点题库

【加试题】根据所学知识完成下面的实验：

（1）为完成“探究变压器线圈两端的电压与匝数的关系”的实验，必须要选用的是（多选）。
A.有闭合铁芯的原副线圈       B.无铁芯的原副线圈      C.交流电源       D.直流电源
E.多用电表（交流电压档）               F.多用电表（交流电流档）
用匝数 $\text{[math]}$ 匝和 $\text{[math]}$ 匝的变压器，实验测量数据如下表，
$\text{[math]}$
1.80
2.80
3.80
4.90
$\text{[math]}$
4.00
6.01
8.02
9.98
根据测量数据可判断连接电源的线圈是  （填 $\text{[math]}$ 或 $\text{[math]}$ ）。
（2）

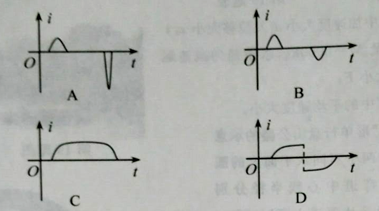

用如图所示的装置做“探究感应电流方向的规律”实验，磁体从靠近线圈的上方静止下落，当磁体运动到如图所示的位置时，流过线圈的感应电流方向从（填“a到b”或“b到a”）。在磁体穿过整个线圈的过程中，传感器显示的电流 $\text{[math]}$ 随时间 $\text{[math]}$ 的图像应该是。

如图所示，一理想变压器原、副线圈匝数比n₁：n₂=5：1，其原线圈接一交流电源，电压u=220 $\text{[math]}$ sin100πt（V），副线圈接一电动机，电阻为11Ω．若电流表A₂示数为1A，电表对电路的影响忽略不计，则（）

A . 交流电的频率为100Hz B . 电动机输出功率为33W C . 电流表A₁示数为5A D . 变压器原线圈的输入功率为33W

一理想变压器，原线圈1100匝，接在220V交流电路上．现用它对10只“36V 60W”的灯泡供电，副线圈需要匝，通过原线圈的电流．如果其中一只灯泡突然短路，则通过原线圈的电流会（填增大、不变、减小，等于零）．

如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R₁、R₂、R₃和R₄均为固定电阻，开关S是闭合的。两个交流电压表为理想电压表，读数分别为U₁和U₂；三个交流电流表为理想电流表，读数分别为I₁、I₂和I₃。现断开S，U₁数值不变，下列推断中正确的是（）

A . U₂变小、I₃变小 B . U₂不变、I₃变大 C . I₁变小、I₂变小 D . I₁变大、I₂变大

在图1所示两电路中，当a、b两端与e、f两端分别加上220 V的交流电压时，测得c、d间与g、h间的电压均为110 V；若分别在c、d与g、h的两端加上110 V的交流电压，则a、b间与e、f间的电压分别为( )

A . 220 V,220 V B . 220 V,110 V C . 110 V,110 V D . 220 V,0

如图所示，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V　6 W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想电表)的示数分别是 ( )

A . 240 V,0.05 A B . 240 V,0.025 A C . 120 V,0.05 A D . 120 V,0.10 A

在“探究变压器线圈两端电压与匝数的关系”的实验中，实验室中备有下列可供选择的器材

A．可拆变压器（铁芯、两个已知匝数的线圈）

B．条形磁铁

C．直流电源

D．多用电表

E、开关、导线若干

（1）上述器材在本实验中不必用到的是（填器材前的序号）；
（2）本实验中还需要用到的器材有。

如图所示，一理想变压器原线圈匝数n₁＝1000匝，副线圈匝数n₂＝200匝，原线圈中接一交变电源，交变电源电压u＝220 $\text{[math]}$ sin 100πt(V)．副线圈中接一电动机，电阻为11Ω，电流表2示数为1A．电表对电路的影响忽略不计，则( )

A . 此交流电的频率为100Hz B . 电压表示数为220 $\text{[math]}$ V C . 电流表1示数为5A D . 此电动机输出功率为33W

含有理想变压器的电路如图所示图中电阻R₁、R₂和R₃的阻值分别为18Ω、1Ω、3Ω，正弦交流电源输出的电压有效值恒定，该变压器原副线圈匝数比为3︰1。开关S断开与S闭合情况下变压器的输出功率之比（）

A . 2︰1 B . 4︰1 C . 1︰2 D . 1：1

图（a）所示，理想变压器的原、副线圈的匝数比为4∶1，R_T为阻值随温度升高而减小的热敏电阻，R₁为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化，如图（b）所示。下列说法正确的是（）

图片_x0020_126166833

A . 变压器输入、输出功率之比为4∶1 B . 变压器原、副线圈中的电流强度之比为1∶4 C . u随t变化的规律为u=51sin(50πt) （国际单位制） D . 若热敏电阻R_T的温度升高，则电压表的示数不变，电流表的示数变大

为完成“探究变压器线圈两端的电压与匝数的关系”的实验，必须要选用的是。

A．有闭合铁芯的原副线圈

B．无铁芯的原副线圈

C．交流电源

D．直流电源

E.多用电表（交流电压档）

F.多用电表（交流电流档）

用匝数 n_a=60 匝和 n_b=120 匝的变压器，实验测量数据如下表，

U₁/V	1.80	2.80	3.80	4.90
U₂/V	4.00	6.01	8.02	9.98

根据测量数据可判断连接电源的线圈是（填 n_a 或 n_b ）。

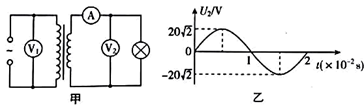

如图所示，甲图是副线圈接有灯泡和理想交流电表的理想变压器，乙图是输出端电压的U₂—t 图像，已知变压器原、副线圈的匝数比为10：1，电流表的示数为1A，则（）

图片_x0020_100005

A . 电压表V₁的示数为20V B . 原线圈输入交流电的频率为100πHz C . 变压器原线圈电流的最大值为0.1A D . 灯泡实际消耗的功率为20W

如图所示的理想变压器，其输入端接在 $\text{[math]}$ 的交流电源上，原、副线圈的匝数比为 $\text{[math]}$ ， $\text{[math]}$ 为电阻箱，副线圈中的电阻 $\text{[math]}$ ，电表均为理想电表，导线电阻不计。下列说法正确的是（）

图片_x0020_100005

A . 当 $\text{[math]}$ 时， $\text{[math]}$ 时刻电压表的读数为 $\text{[math]}$ B . 当 $\text{[math]}$ 时， $\text{[math]}$ 时刻电流表的读数为0 C . 当 $\text{[math]}$ 时， $\text{[math]}$ 消耗的电功率为 $\text{[math]}$ D . 当 $\text{[math]}$ 时， $\text{[math]}$ 消耗的电功率为 $\text{[math]}$

如图甲所示，理想变压器原、副线圈的匝数 $\text{[math]}$ ，原线圈电路中接有量程为 $\text{[math]}$ 的理想交流电流表，副线圈两端接有理想交流电压表、可变电阻R以及若干“ $\text{[math]}$ 、 $\text{[math]}$ ”的相同灯泡，不计灯丝电阻随温度变化．输入端交变电压u的图象如图乙所示，求：

图片_x0020_100012 图片_x0020_100013

（1）求图甲中电压表的读数；
（2）要求灯泡均正常发光，求电路中最多允许接入的灯泡个数；
（3）为满足第（2）问要求，求可变电阻R应调到的电阻值；
（4）当 $\text{[math]}$ 时，接入多少个灯泡使所有灯泡的总功率最大；最大为多少。

如图所示,M是一小型理想变压器,在a、b端输入稳定的正弦交流电,变压器右侧部分连有电阻恒定不变的相同小灯泡L₁、L₂、滑动变阻器R,所有电表都是理想电表,当滑动变阻器P向上滑动时U₂为V₂表示数,I₂为A₂表示数,以下说法中正确的是( )

图片_x0020_315129685

A . A₁的示数增大,A₂的示数增大,A₃的示数变增大 B . V₁的示数不变,V₂的示数减小 C . $\text{[math]}$ 变小 D . L₁、L₂都变亮

一含有理想变压器的电路如图所示，图中电阻 $\text{[math]}$ 。当输入电压 $\text{[math]}$ 时，原线圈中电流为1A，则变压器原、副线圈匝数比为（）

A . 2︰1 B . 4︰1 C . 1︰2 D . 1︰4

如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小 $\text{[math]}$ 的水平匀强磁场中，线框面积 $\text{[math]}$ ，线框电阻不计。线框绕垂直于磁场的轴 $\text{[math]}$ 以角速度 $\text{[math]}$ 匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220V、60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是（）

A . 线框中产生交变电压的有效值为250V B . 中性面位置穿过线框的磁通量为零 C . 变压器原，副线圈匝数之比为25：22 D . 允许变压器输出的最大功率为2200W

在如图甲所示的电路中，电阻R的阻值为20Ω，电压表和电流表均为理想电表，变压器为理想变压器，在变压器原线圈两端输入如图乙所示的电压，电压表的示数为62.2V，下列说法正确的是（）

A . 该变压器原线圈两端电压为110V B . 该变压器原、副线圈的匝数之比为5：2 C . 电流表的示数为1.42A D . 若减小电阻R的阻值，变压器的输入功率将减小

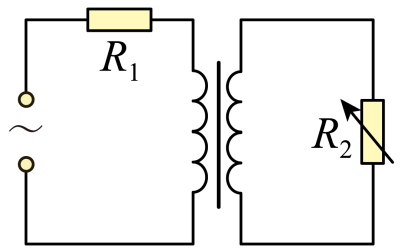

如图所示，交流电压不变，理想变压器原、副线圈的匝数比为2：1，定值电阻R₁的阻值为200Ω。当可变电阻R₂的电功率最大时，R₂的阻值为（）

A . 50Ω B . 100Ω C . 400Ω D . 800Ω

如图甲是某款可以无线充电的手机置于相应充电盘上的情景，图乙是其原理图。受电线圈和送电线圈分别存在于手机和充电盘中，当手机静止置于充电盘上时，若将两线圈构成装置视为理想变压器。已知送电线圈和受电线圈的匝数比 $\text{[math]}$ ， $\text{[math]}$ ，当a、b间接220V的正弦交变电流，手机获得电压为5V，充电电流为1A，则下列说法正确的是（）

A . 所有手机都可以使用该充电盘进行无线充电 B . ab端输入恒定电流，也能对手机进行无线充电 C . $\text{[math]}$ 、 $\text{[math]}$ 两端的电压之比为1：20 D . 充电时，受电线圈cd两端的输出电压为10V

$\text{[math]}$	1.80	2.80	3.80	4.90
$\text{[math]}$	4.00	6.01	8.02	9.98
