六、电流的热效应知识点题库

一只普通家用照明白炽灯泡（40瓦）正常发光，一小时内消耗的电能为（）

A . 40焦耳 B . 240焦耳 C . 1.44×10⁵焦耳 D . 1度

一单匝闭合矩形线圈abcd，长ab=50cm，宽bc=40cm，线圈回路总电阻R=0.02Ω，整个线圈范围为均有垂直于线圈平面的匀强磁场，匀强磁场的磁感应强度B随时间t的变化规律如图所示，则（）

A . 线圈有向外扩张的趋势 B . 线圈回路中感应电动势变化的变化率为0.02V/s C . 线圈的ab边所受的安培力大小恒为8×10^﹣²N D . 在30s内线圈回路产生的焦耳热为2.4×10^﹣²J

如图所示，两只相同的白炽灯D₁、D₂串联后接在电压恒定的电路中．若D₁的灯丝断了．经过搭丝后（搭丝后灯泡电阻减小）与D₂串联，重新接入原来的电路．假设在此过程中，灯丝电阻随温度变化的因素可忽略不计，每只灯泡两端的电压均未超过其额定电压，则此时每只灯泡所消耗的功率与原来各自的功率相比（）

A . D₁的功率变大 B . D₁的功率变小 C . D₂的功率变大 D . D₂的功率变小

发电机的端电压为220V，输出电功率为44kW，输电导线的电阻为0.2Ω，如果用原、副线圈匝数之比为1：10的升压变压器升压，经输电线路后，再用原、副线圈匝数比为10：1的降压变压器降压供给用户．

（1）画出全过程的线路图．
（2）求用户得到的电压和功率．
（3）若不经过变压而直接送到用户，求用户得到的功率和电压．

分别将阻值不同的电阻接到两个相同的电源两端，如图所示，已知R₁＞R₂ ，在通过两电阻相同电量的过程中，则（）

A . 电路Ⅰ中电源内阻产生热量多 B . 电路Ⅰ中外电路产生的热量多 C . 电路Ⅰ中电源做功多 D . 电路Ⅰ中电源的效率高

家电待机耗电问题常常被市民所忽略。技术人员研究发现居民电视机待机功耗约为 10W/台。据统计，杭州市的常住人口约 900 万人，若电视机平均每户家庭 2 台，杭州地区每年因电视机待机耗电量最接近的是（）

A . 3×10⁶ 度 B . 1×10⁷ 度 C . 4×10⁸ 度 D . 2×10¹²度

下列电学元件中，没有利用电流热效应进行工作的是（）

A . 电饭煲 B . 白炽灯 C . 保险丝 D . 电容器

如图所示，电动机牵引的是一根原来静止的长为 $\text{[math]}$ ，质量为 $\text{[math]}$ 金属棒 $\text{[math]}$ ，棒电阻为 $\text{[math]}$ ， $\text{[math]}$ 架在处于磁感应强度为 $\text{[math]}$ 的水平匀强磁场中的竖直放置的固定框架上，磁场方向与框架平面垂直，当导体棒由静止上升高度 $\text{[math]}$ 时获得稳定速度，该过程中其产生的焦耳热为 $\text{[math]}$ 。电动机牵引导体棒过程中，电压表、电流表的读数分别为 $\text{[math]}$ 、 $\text{[math]}$ ，已知电动机内阻为 $\text{[math]}$ ，不计框架电阻及一切摩擦，求：

图片_x0020_923739613

（1）金属棒所达到的稳定速度的大小；
（2）金属棒从静止开始运动到达稳定速度所需的时间。

如图所示，电源电动势E=10 V，内阻r=0.5 Ω，标有“8 V，16 W”的灯泡恰好能正常发光，电动机M绕组的电阻R₀=1 Ω，求：

图片_x0020_523534563

（1）路端电压；
（2）电源的总功率；
（3）电动机的输出功率。

如图所示，直线A、B分别是电源1与电源2的路端电压随干路电流变化的特性图线，直线C是一个定值电阻R的伏安特性曲线，则电源1与电源2的电动势之比为；该电阻R分别与电源1、2连接时，消耗的功率之比为．

图片_x0020_1537536918

如图所示，光滑水平面上有一质量为0.1kg的正方形金属线框abcd，边长为1m。线框处于垂直于水平面向下的有界匀强磁场中，ab边与磁场边界重合。现给ab边施加一个垂直ab边向右的大小为2N的水平恒力F，线框从静止开始运动，1s时线框速度为2m/s，此后撤去F，线框继续运动，恰好能完全离开磁场区域。已知从撤去外力F到线框停止过程中线框中通过的电荷量为0.2C，则( )

A . 整个过程中感应电动势的最大值为2V B . 整个过程中线框中通过的电荷量为1.8C C . 整个过程中线框中产生的热量为1.6J D . 线框电阻的总阻值为0.5Ω

一质量为m，电阻为R的长方形（长为a，宽为b）的金属线框，放在光滑的水平面上，磁感应强度为B的匀强磁场垂直水平面向下，磁场只存在虚线左侧，其俯视图如图所示。线框在水平恒力F的作用下，静止开始向右运动，直到完全出磁场区域，以下说法正确的是（）

图片_x0020_100012

A . 感应电流方向为逆时针 B . 线框可能匀加速出磁场 C . 若线框匀速出磁场，则产生的焦耳热为Fa D . 若线框匀速出磁场，则拉力F的功率可能为P= $\text{[math]}$

如图所示，两个电源的电动势均为 $\text{[math]}$ ，内阻均为 $\text{[math]}$ ， $\text{[math]}$ ，直流电动机内阻 $\text{[math]}$ 。当调节滑动变阻器 $\text{[math]}$ 时，图甲电路输出功率最大。调节滑动变阻器 $\text{[math]}$ 使图乙电路中的电流与图甲电路中的电流相等，此时电动机消耗的电功率为 $\text{[math]}$ ，则此时 $\text{[math]}$ 的阻值和电动机的热功率 $\text{[math]}$ 为（）

图片_x0020_100013

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

在如图（a）所示的电路中，R₁为定值电阻，R₂为滑动变阻器．闭合电键s，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图（b）所示．则（）

图片_x0020_1528631735

A . 图线甲是电压表V₁示数随电流变化的图线 B . 电源内电阻的阻值为10W C . 滑动变阻器R₂的最大功率为0.8W D . 电源的最大输出功率为1.8 W

一电阻接到方波交流电源上，在一个周期内产生的热量为 $\text{[math]}$ ；若该电阻接到正弦交流电源上，在个周期内产生的热量为 $\text{[math]}$ ，该电阻上电压的峰值均为 $\text{[math]}$ ，周期均为T，如图甲、乙所示。则 $\text{[math]}$ 等于（）

A . $\text{[math]}$ B . $\text{[math]}$ C . 2∶1 D . 1∶2

无人机已在航拍领域被广泛的应用，它利用自身携带的小型电机升空进行航拍，如图为某牌子的无人机，已知其电池容量16000mAh，电机额定工作电22V，无人机悬停时电机总额定功率352W，则下列说法不正确的是（）

A . 电池容量 16000mAh中“mAh”是能量的单位 B . 无人机正常工作时的电流是16A C . 无人机的电机总电阻是1.375Ω D . 无人机充满电后一次工作时间约为1h

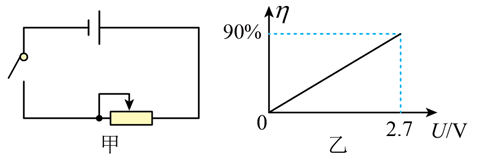

某实验兴趣小组用如图甲所示的电路测量电源的效率，电源的效率 $\text{[math]}$ ，式中 $\text{[math]}$ 为滑动变阻器消耗的功率， $\text{[math]}$ 为电路消耗的总功率，滑动变阻器的滑片从最左端滑至最右端时，通过测量得到电源的效率与路端电压的关系如图乙所示，由图可知：

（1）电源的效率最高时，回路中电流（填“最大”或“最小”）；
（2）滑动变阻器的最大阻值为电源内阻的倍；
（3）电源的电动势 $\text{[math]}$ $\text{[math]}$ 。

如图甲所示，在磁感应强度 B=1.0 T的有界匀强磁场中(MN为边界)，用外力将边长为L= 10 cm的正方形金属线框向右匀速拉出磁场，已知在线框被拉出磁场的过程中，ab边受到的磁场力F随时间t变化的关系如图乙所示，以bc边刚离开磁场的时刻为计时起点(即此时t=0)。求：

（1）金属线框被拉出磁场的过程中产生的热量Q；
（2）金属线框的电阻R。

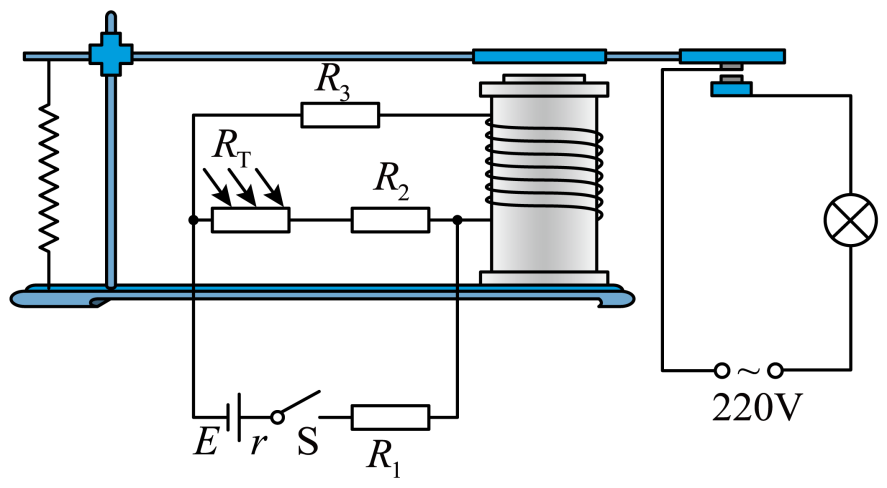

图中光敏电阻 $\text{[math]}$ 没有受到光照射（或光较暗）时，阻值较大；有光照射（或光较强）时，阻值较小。如图所示，现利用该光敏电阻、低压直流电源和电磁继电器设计了自动控制电路，用于公路照明。下列说法正确的是（）

A . 白天光照越强，电磁铁的磁性越强 B . 白天流过 $\text{[math]}$ 的电流大于晚上流过 $\text{[math]}$ 的电流 C . 该电路能实现灯泡白天亮，晚上不亮的功能 D . 低压直流电源的总功率晚上比白天的大

如图所示，是2022年市场上出现的某新款智能手表，其充电电压为 $\text{[math]}$ ，充电电流为 $\text{[math]}$ 。如果每4天要为手表充电2小时，当地电价为0.60元/度，则智能手表连续使用一年所需的电费约为（）

A . 0.06元 B . 0.6元 C . 6元 D . 60元
