六、电流的热效应 知识点题库

如图所示，电路中的电阻R=10Ω，电动机的线圈电阻r=1Ω，加在电路两端的电压U=100V．已知电流表读数为30A，则通过电动机线圈的电流为多少？电动机输出功率为多少？

A、B是两个完全相同的电热器，A通以图甲的方波交变电流，B通以图乙所示的正弦交变电流，则两电热器的电功率之比P_A：P_B等于（   ）

下列器件，利用电流的热效应工作的是（　　）

如图，电源的电动势E=110V，电阻R₁=21Ω，电动机的电阻R₀=0.5Ω，开关S₁始终闭合．当开关S₂断开时，电阻R₁的电功率是525W；当开关S₂闭合时，电阻R₁的电功率是336W，求：

如图所示，电路两端电压U恒为28 V，电灯上标有6 V，12 W字样，直流电动机线圈电阻R=2 Ω。若电灯恰能正常发光，且电机能运转，求：

某电阻标有“10KΩ，1W”的字样，该电阻允许通过的最大电流是A，它两端所加的最大电压是V，允许的最大发热功率是W

硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象(电池电动势不变，内阻不是定值)，图线b是某电阻R的U-I图象．在该光照强度下将它们组成闭合回路时，下列说法中正确的是（  ）

把六个相同小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡均正常发光，甲、乙两电路所消耗的功率分别用 和 表示，则下列结论中正确的是（    ）

如图所示，电源电动势为12V，电源内阻为1.0Ω，电路中的电阻阳为1.5Ω，小型直流电动机M的内阻为0.5Ω，闭合开关S后，电动机转动，电流表的示数为2.0A．则以下判断中正确的是(   )

如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O₁O垂直于磁场方向，线圈电阻为2Ω．从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1A．那么(   )

如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻 的小型直流电动机恰能正常工作，求：

高压钠灯曾广泛应用于城市、乡村的各条主干路、支路等，但高压钠灯有功耗大、显色性差等缺点，使得一部分城市开始尝试用LED路灯更换传统的高压钠灯。若高压钠灯功率为400W，LED灯功率为200W，若更换5000盏，则一个月可节约的电能约为（   ）

一盏电灯直接接在电压恒定的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率将（   ）

如图所示，足够长的平行光滑U形导轨倾斜放置，所在平面的倾角θ＝37°，导轨间的距离L＝1.0m，下端连接R＝1.6 Ω的电阻，导轨电阻不计，所在空间存在垂直于导轨平面向上的匀强磁场，磁感应强度B＝1.0T．质量m＝0.5kg、电阻r＝0.4Ω的金属棒ab垂直置于导轨上，现用沿导轨平面且垂直于金属棒、大小为F＝5.0N的恒力使金属棒ab从静止开始沿导轨向上滑行，当金属棒滑行s＝2.8m后速度保持不变．求：(sin 37°＝0.6，cos 37°＝0.8，g＝10m/s²)

如图所示，abcd为水平放置的平行“C”形光滑金属导轨，间距为l。导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。则（   ）

某型号玩具小车的电动机额定工作电压为5V，工作电流为200mA，车上装有100cm²的太阳能电板，可用太阳能电板为该模型的电池供电。已知太阳辐射的总功率约为4 × 10²⁶W，太阳到地球的距离为1.5 × 10¹¹m，考虑到能量损耗，太阳光只有60%的能量传播到达地面，小车的太阳能电板的光电转化效率为16%，若垂直电板光照6h，则该玩具小车最长可工作时间约为多少（ ）

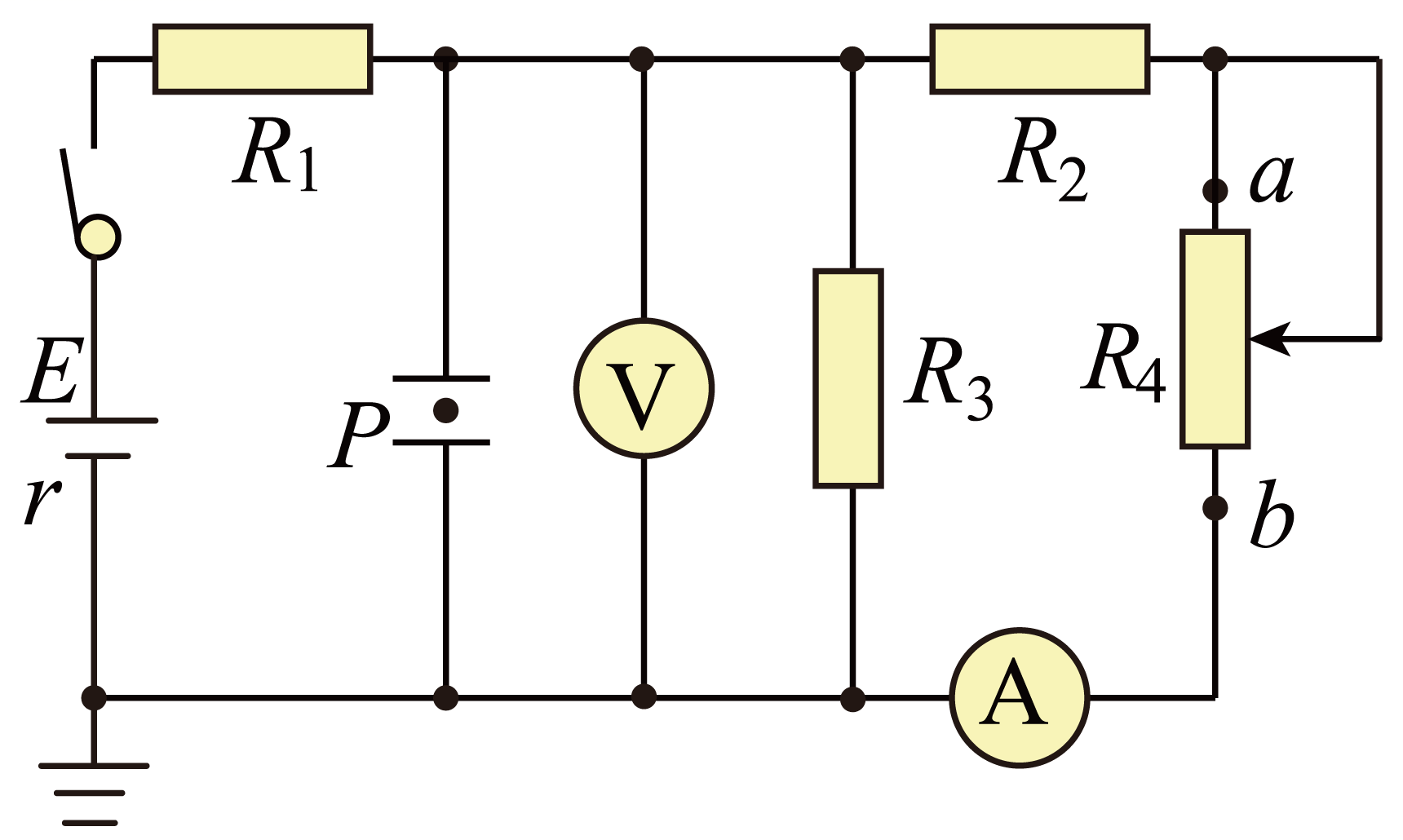

如图所示，电路中、为电源的电动势和内电阻，R₁、、为定值电阻，电压表和电流表均为理想电表，开关闭合时，平行金属板中一带电小液滴处于静止状态。选地面为零电势参考面，当滑动变阻器的滑片向端移动时，则下列说法是不正确的是（ ）

图示电路中，电源的电动势为E、内阻为r，电容器的电容为C，小灯泡L的电阻为R，小型直流电动机M的线圈内阻为r₀、额定电流为I₀ ， 当开关S分别接1、2、3时，它们都能正常工作。则（   ）

图为某电动自行车的相关参数，已知该电动车在额定输出功率状态下，在某水平道路上匀速运动的速度为10m/s，下列分析正确的是（   ）

规格		后轮驱动直流永磁毂电机
车型	电动自行车	额定输出功率	120W
整车质量	30kg	额定转速	240r/min
最大载量	120kg	额定电压	40V
续行里程	大于40km	额定电流	3.5A

两根间距为L的平行光滑金属导轨如图放置，竖直导轨与水平导轨之间通过圆心角的圆弧导轨平滑连接，圆弧轨道半径为R，水平导轨上的两处是绝缘材料（使导轨两处的左右不能导通），导轨右端接入一电容为C的电容器。左侧区域空间存在水平向右的匀强磁场，磁感应强度为 ， 右侧区域空间存在竖直向上的匀强磁场，磁感应强度为。现有一长为L，电阻为的金属棒b静止于导轨处，与导轨接触良好。另有一根长为L、电阻为的金属棒a与轨道接触良好，由处静止释放，在到达之前金属棒a已经作匀速运动，运动到处开始在一外力作用下匀速率通过导轨区域，当运动到处时撤去外力。已知金属棒a与金属棒b质量均为m，其他电阻忽略不计。
