一、杠杆 知识点题库

如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．

请画出木棒所受重力G的示意图；

请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L

一绝缘细绳的一端与可绕O点转动的轻质杠杆的E端相连，另一端绕过动滑轮D、定滑轮C，与滑动变阻器的滑片P相连；B为一可导电的轻质弹簧，如图所示接入电路中，一端通过绝缘绳固定在地面上，另一端与滑片P相连；一人站在地面上拉住与杠杆H端相连的细绳．已知电源电压为8V，灯泡标有“6V 3W”字样，人的质量为50kg，人与地面的接触面积为50cm² ， EO：HO=2：5．人对绳子拉力最小时，电流表示数为I1，且滑片刚好位于滑动变阻器的a端；人对绳子拉力最大时，电流表示数为I₂ ， 且I₁：I₂=2：1，滑动变阻器的阻值与弹簧所受拉力的关系如下表所示：

R（Ω）	0	2	4	6	8	10	12	14	…
F（N）	0.5	50.5	100.5	150.5	200.5	250.5	300.5	350.5	…

不计杠杆、弹簧、滑片、细绳的重力，不计摩擦，不计弹簧电阻．整套装置始终处于平衡状态，物体A始终不离开地面．灯泡电阻不变，且不会被烧坏．g=10N/kg．求：

（1）人的拉力最大时，滑动变阻器接入电路的阻值是多少？

（2）物体A的质量是多少？

（3）人的拉力最大时，人对地面的压强是多少？

（4）当灯泡正常发光时，物体A对地面的压力是多少？

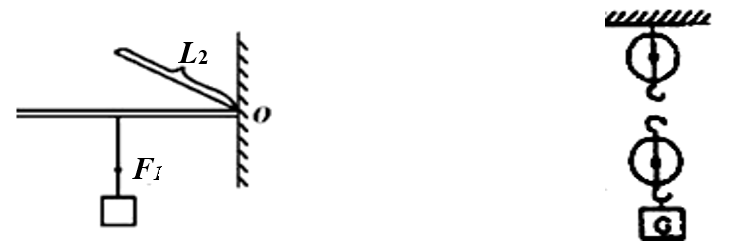

如图是用杠杆提起重物的示意图．请画出拉力F₁（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F₂的示意图．

如图所示，是小鹰用扫帚打扫地面卫生的情景，此时扫帚属于杠杆（选填“省力”“费力”或“等臂”），平时用力扫地，是通过的方法来增大摩擦，可使地面打扫得更干净．

如图所示，用杠杆提升重物，设作用在A端的力F始终与杠杆垂直，则在将重物提到最高处的过程中，F的大小将（   ）

如图，一杠杆OP能绕O点转动，P端用细绳始终提供拉力F，现有物体A通过轻质滑环和细绳挂在M点，杆OP处于图示倾斜位置，下列说法正确的是（   ）

如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体.请画出使杠杆在图示位置静止时最小力F的示意图及其力臂.

如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（   ）

如图所示，杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡。请画出最小的动力F₁和它的动力臂L₁以及杠杆受到的阻力F₂。

如图，渔民用杠杆和滑轮的组合机械起吊鱼网。请画出杠杆OBA所受动力的力臂L₁和阻力F₂的示意图。

如图所示，分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴。以O为支点，请你画出拉力F的力臂。

甲、乙是两个完全相同的均匀实心圆柱体，底面积为20cm² ， 高为10cm，重力为5.4N。甲放在水平地面上，细绳的一端系于圆柱体甲上表面的中央，另一端竖直拉着轻质杠杆的A端，AO﹕OB=2﹕1，当把圆柱体乙悬挂在杠杆的B端，并放入装有一定量水的薄壁圆柱形容器M中，此时，杠杆在水平位置平衡，圆柱体乙刚好有3/4体积浸在水中，容器中水的深度为20cm，如图所示。（已知ρ_水=1.0×10³kg/m³）求：

下列机械中，使用的目的是为了省距离的有（填序号）；使用④的目的是。

①撬棍  ②筷子  ③钓鱼竿  ④定滑轮  ⑤动滑轮  ⑥钢丝钳

物理研究中常用图像来表示两个物理量之间的关系，从而直观、简洁地展示物理规律。下列两个量之间的关系符合图所示的是（   ）

某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件，如图所示，当杠杆在水平位置平衡时，他测出从支点O到硬币边缘的距离作为力臂L₁和L₂的大小，他测力臂的方法是的（选填“正确”或“错误”）。如果将两边的硬币以相同大小的速度同时做远离支点的匀速移动，则杠杆（选填“仍平衡”、“向左倾斜”、“向右倾斜”）。

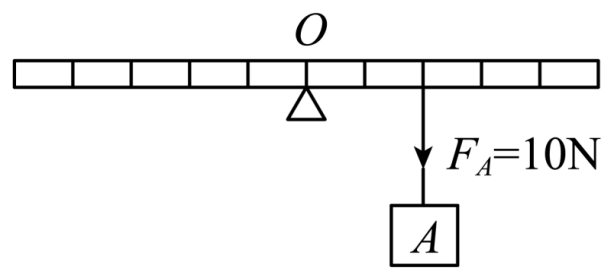

以O 为支点质量忽略不计的杠杆挂上10N 重物A，杠杆同时还受另一个大小与FA 不等、竖直向上的力FB作用，处于平衡。在图中画出：（1）F_A的力臂lA；（2）F_B的示意图并标示它的大小。



在图中画出力F的力臂l。

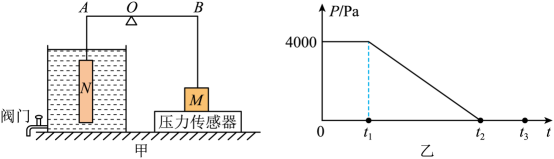

某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型，轻质硬杆AB能绕O点无摩擦转动，AO∶OB=2∶3，物体N是一个不吸水的柱体，打开阀门，假定水的流量相同，物体M对压力传感器的压强p与水流时间t的关系如图乙所示，t₂时刻装置自动报警，t₃时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体M的密度为6×10³kg/m³ ， 棱长为0.1m，悬挂物体M、N的轻质细绳不可伸长，g取10N/kg，ρ_水=1.0×10³kg/m³ ， 单位时间内水通过阀门处管道横截面的体积为水的流量，求：

如图所示，松动螺子，使用长长的管套时，下列说法正确的是（   ）
