一、杠杆 知识点题库

（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂．

（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．

（1）如图 a所示：玩具“不倒翁”被扳倒后会自动立起来。请在图中画出此“不倒翁”所受的重力示意图。(其中“· ”O为不倒翁的重心)
（2）在图 b中画出使用滑轮组提起物体时最省力的绕绳方法。

（3）如图所示是右侧带书柜的办公桌， 我们可以把它抽象成一个“杠杆”。现在要用一个最小的力将这张办公桌的一端稍抬离地面。请画出这个力F和这个力的力臂L，并用“O”标明这个“杠杆”的支点。

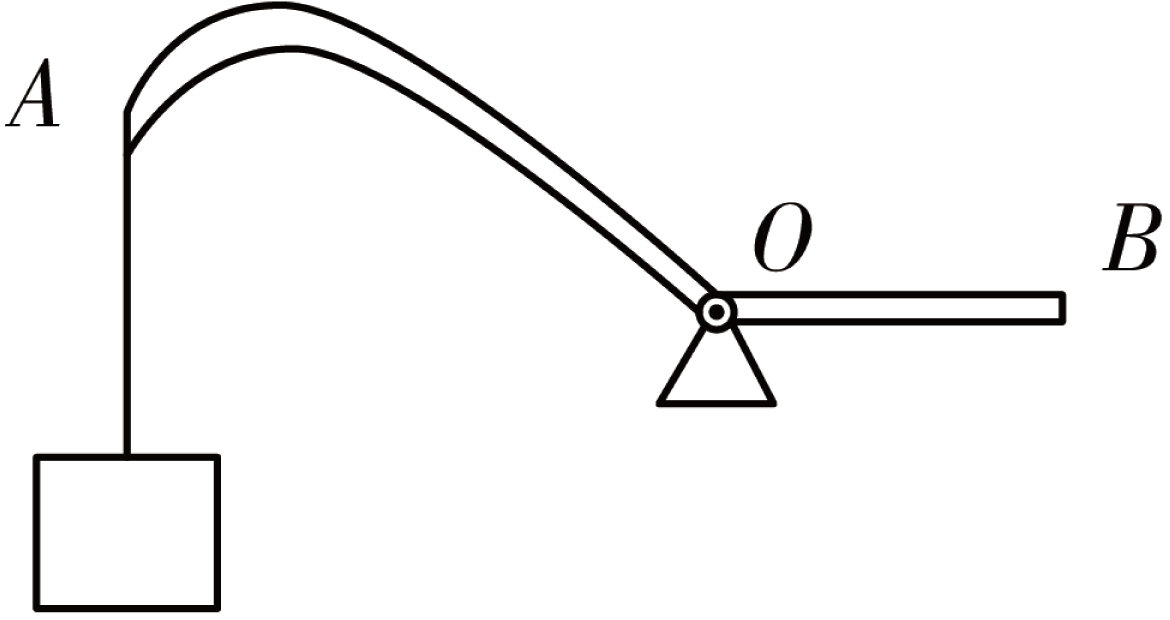

用一杠杆提一重物，如图所示，请画出图中力F的力臂．



如图所示，使用中属于费力杠杆的是（   ）

如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，力F在这个过程中（   ）

如图一重为G的均匀木棒，可绕O点转动。若让木棒静止在图示位置，请画出木棒所受重力和作用在A点的最小动力F的示意图。

如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.

如图所示，弹簧测力计的量程为牛，它的示数为牛。在“探究杠杆平衡的条件”实验中，如图（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平衡螺母向移动；调节杠杆平衡后，在如图（b）的A位置挂1个钩码，则应在B位置挂个相同的钩码，才能使杠杆在水平位置平衡。

图为用羊角锤拔钉子的情景，请画出动力F₁的力臂L₁和羊角锤所受阻力F₂的示意图。





如图所示是人拉着拉杆旅行箱在水平地面上的情景，O是轮子的转轴。行走时，我们忽略掉拉杆旅行箱的材质和形状等次要因素，抓住这个主要因素，将拉杆旅行箱看作一个（选填“省力”、“费力”或“等臂”）杠杆。

下列生活中常见的工具中，属于费力杠杆的是（   ）

如图所示，独轮车车身及车上物品总重力G为300N，作用线如图，O点为车轴。将车把抬起时，作用在车把竖直向上的力至少为N。独轮车属于（选填“省力”、“费力”）杠杆。

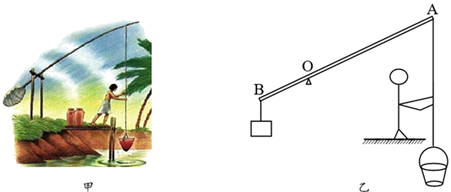

如图甲所示是中国农村历代通用的旧式提水器具——桔槔，这种提水工具虽简单，但它可以使劳动人民的劳动强度得以减轻。桔槔的结构相当于一个普通的杠杆，如图乙所示。轻质细杆AB代表桔槔，O为支点。当水桶中装满水，人使用桔槔缓慢匀速提升水桶时，杠杆A端水桶和水的总重力为G₁ ， 人向上提升水桶的拉力为F，杠杆B端重石的重力为G_2.下列说法正确的是（   ）

如图所示，物重为G的物体在不同的简单机械中均处于平衡状态（不计机械自重和摩擦），关于拉力F₁、F₂和F₃的大小关系，下列判断中正确的是（　　）

请画出图中力F的力臂L。

（1）如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。



如图所示，晓明和晓宏正在玩跷跷板，此时跷跷板处于静止。要使跷跷板绕中点顺时针转动，可以采取的有效方法是（   ）
