一、杠杆 知识点题库

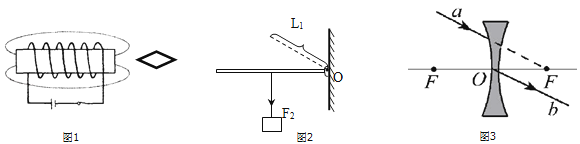

按照要求作图：

（1）根据图1中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N、S极．

（2）如图2所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂．请在图中作出F₂的力臂L₂及力F₁ ．

（3）如图3所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．

如图是搬运泥土的独轮车，独轮车属于杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的力臂是 m，F的大小至少是 N．

如图所示的工具中属于费力杠杆的是（   ）

如图为一种园林树枝剪，使用时将树枝夹在两片刀刃之间，用力向下拉动拉绳，带动把手绕支点O转动，从而完成树枝修剪工作，在修剪树枝时，滑轮（选填“a”或“b”）是动滑轮，AOB部分是一个杠杆．

如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（   ）

如图所示的工具中，正常使用时属于费力杠杆的是（   ）

钓鱼时，钓鱼竿可看成一根杠杆，如图，它是一个 杠杆，其支点位于图中的 点．要使钓起鱼时省力一些，则钓鱼者两只手之间的距离应一些（填“增大”或“减小”）．

如图的起瓶器，它属于杠杆（填“省力”、“费力”或“等臂”），它的支点是（填A、B、C或D）；若沿竖直方向用力开启瓶盖，在图中点用力最小（填A、B、C或D）.

如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．

如图的电工钳是一个杠杆（选填“省力”或“费力”），手柄上的橡胶套是（选填“导体”、“绝缘体”或“半导体”）。

一位同学用棒挑着重物扛在肩上行走，如图所示，他胳膊所用的力物重（选填“大于”、“小于”或“等于”），要使胳膊所用的力减小些，可采用的办法是将重物肩膀（选填“远离”或“靠近”）。



按题目要求作图

如图，是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请画出手机重力的示意图和F₁的力臂l₁。

密度均匀的直尺AB放在水平桌面上，尺子伸出桌面的部分OB是全尺长的三分之一，当B端挂5N的重物P时，直尺的A端刚刚开始翘起，如图所示，则此尺受到的重力是（    ）

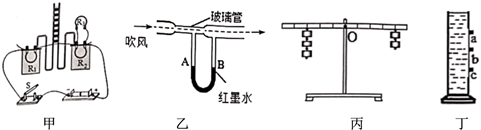

关于下列四个实验情景的结果预测，正确的是（　　）

如图是我国劳动人民在生产生活中创造和使用的工具，下列选项中正确的是（   ）

①汲水的桔槔运用了杠杆的原理

②钻木取火将内能转化成机械能

③司南利用了地磁场对磁体有力的作用指示南北

④篆刻刀的刀刃很薄是为了减小压强

⑤日晷测定时间利用了光的直线传摇

如图所示为小明制作的一手提秤的简化图，如果只计重物与秤砣的质量，其它部件的质量忽略不计，图中的AB两点为不同挡位的提拉位置。请按要求回答以下问题：

下列物理公式正确的是（   ）

下列各种工具，使用中属于费力杠杆的是（   ）

如图，小明用一轻质杠杆自制简易密度秤的过程中，在 A 端的空桶内分别注入密度已知的不同液体，改变物体 M 悬挂点 B 的位置，当杠杆在水平位置平衡时，在 M 悬挂点处标出相应液体的密度值.下列关于密度秤制作的说法中，正确的是（   ）

小明家里的泡茶壶如图1甲所示，壶盖可看做一个绕O点转动的杠杆，请在图1乙上画出开启壶盖时，B点的阻力F和阻力臂l。图示的工具，在使用时与翻壶盖属于同种类型杠杆的是 （选填符号）。

A．镊子             B．钓鱼竿

C．天平             D．钳子
