第二节凸透镜成像的规律知识点题库

某同学利用如图所示的器材做实验。先用焦距为l0cm的透镜甲进行实验，在屏上得到清晰缩小的实像。接下来他改用焦距为20cm的透镜乙继续实验，若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上像的变化情况正确的是

A . 光屏靠近透镜移动，像变大 B . 光屏靠近透镜移动，像变小 C . 光屏远离透镜移动，像变大 D . 光屏远离透镜移动，像变小

下列有关光现象的解释中正确的是（）

A . 小孔成像是由于光沿直线传播形成的 B . 雨后彩虹是由于光的反射形成的 C . 城市玻璃幕墙造成的“光污染”是由于光的折射形成的 D . 照相机是利用物体在凸透镜2倍焦距以外成正立、缩小、实像的性质制成的

小明利用凸透镜成像规律的装置做了以下一些探究活动．

（1）调节蜡烛、凸透镜、光屏的位置，在光屏上得到了烛焰清晰的像，他用手指指尖触摸到了凸透镜的上半部分，这时观察到光屏上（填“会”或“不会”）出现指尖的像，光屏上烛焰的像会变（填“亮”或“暗”）些．
（2）将一只眼镜片放在蜡烛与凸透镜之间，光屏上原来烛焰清晰的像变模糊了，使光屏远离透镜，又能在光屏上看到烛焰清晰的像．由此可见，这只眼镜片是（填“近视”或“远视”）眼镜片，这种眼镜片对光线有（填“会聚”或“发散”）作用．

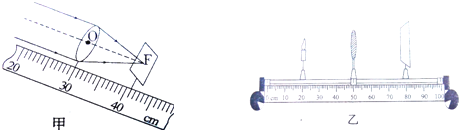

如图所示是探究“凸透镜成像规律”的实验装置：

（1）让凸透镜正对着太阳，得到图甲所示的光路图，可知凸透镜对光线有作用，其焦距为 cm．
（2）将蜡烛、透镜和光屏按图乙所示位置放置，把光屏向（填“左”或“右”）移动，可以在光屏上得到清晰的，倒立的（填“放大”或“缩小”）的实像，生活中就是根据此原理制成的．
（3）
小王实验时，发现蜡烛的像成在了光屏的上侧，为了使烛焰的像能呈现在光屏中央，那么接下来他的操作是．

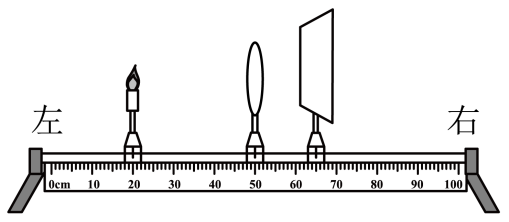

如图所示，在“探究凸透镜成像规律”的实验中，凸透镜位置保持不变，凸透镜的焦距为10cm．

（1）实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向（填“上”或“下”）调节凸透镜．
（2）调整后，图中光屏上烛焰的像是倒立的实像,此规律的应用是．（举一例）
（3）此时，若有一只苍蝇落到凸透镜上，则屏上成完整的蜡烛的像（填“能”或“不能”）．
（4）要使光屏上的像变成与物大小相等，则应向左调节蜡烛到30cm处，光屏应向调（填“左”或“右”）到cm处，在此过程中发现蜡烛和光屏之间距离变（填“大”、“小”或“不变”）．
（5）透镜位置不变，将蜡烛移到标尺45cm处，此时小强应站在一侧（填“蜡烛”或“光屏”），观察蜡烛的像．

如图所示，保持烛焰、凸透镜的位置不变，调节光屏到图示位置，得到清晰倒立的实像，利用此成像特点可以制成．

某学习小组用自制的水凸透镜（用薄膜充入水后制成水凸透镜，与注射器相连，注射器里有少量水）来模拟近视眼的成因及矫正，如图所示．先调整蜡烛的位置使光屏上得到一个清晰的倒立缩小的像，然后向水凸透镜内注水，使它的焦距变小，会发现光屏上的像变得模糊，为了能再次在光屏上成清晰的像，下列操作不可行的是（）

A . 光屏向左移动，保持蜡烛不动 B . 蜡烛向右移动，保持光屏不动 C . 在凸透镜前放置一架度数合适的远视眼镜 D . 在凸透镜前放置一架度数合适的近视眼镜

在探究“凸透镜成像规律”的实验中。

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f =cm。
（2）在做实验前，应将蜡烛、凸透镜和光屏三者依次固定在光具座上并调节三者的中心在。
（3）如图乙，光屏上呈现清晰的像，此像的性质是的实像．这与（填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（4）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上（选填“有”或“没有”）小泥点的像或影子。
（5）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中处能观察到烛焰的像。
（6）随着实验的进行，蜡烛在燃烧的过程中逐渐变短，像成在了光屏的上方，如果只移动凸透镜，应将凸透镜向（选填“上”或“下”）移动，就可以让像成在光屏的中央。
（7）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是眼镜（近视／远视）。

如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头镜头相当于一个镜.甲、乙是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是 (靠近/远离)摄像头.观察照片发现，车的外表很清晰，但几乎看不见车内的人，是因为车内的人光线（亮/暗），摄像头几乎无法成像.夜晚，为了不影响司机开车，车内的灯应（熄灭/亮着）.

如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置（所用的凸透镜上标有f=15cm字样）：

（1）其中还需要调整的是：．
（2）在“观察凸透镜所成的像”的实验中：
①若将物体放在距离凸透镜20cm处时，会成像．
②若将物体放在距离凸透镜35cm处时，会成像．
③若将物体放在距离凸透镜10cm处时，会成像．
（要求指出像的放大或缩小，倒立或正立，虚或实）
（3）调整后若想使像变大，则应将蜡向移动．
（4）人的眼睛要看烛焰的放大、正立的像，人必须和烛焰在凸透镜的侧．（选填“同一”、“两”）

如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光斑，如图（a）可知凸透镜的焦距是cm，现把蜡烛放在距凸透镜35cm处（如图b），在凸透镜另一侧前后移动光屏，在光屏上可以得到一个（填“放大”、“缩小”或“等大”）的清晰像．此时若固定蜡烛和光屏，（填“向左” 或“向右”）移动凸透镜，将再次在光屏上出现清晰的像，该像的放大率为

下列说法正确的是（）

A . 照相机成虚像 B . 投影仪成缩小的像 C . 放大镜成正立的像 D . 近视眼晶状体折光能力变弱

如图所示，凸透镜 $\text{[math]}$ 固定在光具座上 $\text{[math]}$ 刻度线处，将点燃的蜡烛放置在 $\text{[math]}$ 刻度处，放置在 $\text{[math]}$ 处的光屏上恰好形成清晰的像，则以下说法正确的是( )

图片_x0020_100001

A . 点燃的蜡烛在光屏上成倒立的实像，此凸透镜的的焦距为 $\text{[math]}$ B . 将点燃的蜡烛和光屏的位置互换后，蜡烛在光屏上所成像的大小将会变化 C . 在蜡烛和透镜之间放置一个近视眼镜，向右移动蜡烛，光屏上再次出现清晰的像 D . 将透镜 $\text{[math]}$ 换成凸透镜 $\text{[math]}$ 且焦距 $\text{[math]}$ ，向左移动光屏，光屏上会出现蜡烛的像

如图是探究“凸透镜成像规律”的实验装置。

（1）将蜡烛、凸透镜和光屏依次安装在光具座上后，应调整烛焰、凸透镜和光屏使它们的中心大致在，这样做的目的是使。
（2）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为cm。
（3）紧接着用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是（选填“完整”或“不完整”）的。
（4）当把蜡烛向右移动5cm，光屏上的像变得模糊。要使像变清晰，应适当向移动光屏，此时光屏上的像应该是倒立、（选填“放大”、“等大”或“缩小”）的实像。（选填“照相机”、“投影机”或“放大镜”）就是根据这一原理制成的。
（5）在实验中移动光屏时，在光屏上始终得不到一个清晰的像，原因可能是。

在①小孔成像、②平面镜成像、③放大镜成像、④照相机成像、⑤幻灯机成像中（）

A . 成实像的是①②③ B . 成虚像的是②③④ C . 属于反射成像的是② D . 属于折射成像的是①③⑤

某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个凸透镜，我们看到的实际上是一个（选填“放大”或“缩小”）的（选填“实像”或“虚像”）．

在“探究凸透镜成像规律”的实验中，首先需调整烛焰和光屏的中心位于凸透镜的主光轴上，下列照片中的情况属于已经调整好的是（）

A .

B .

C .

D .

小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。

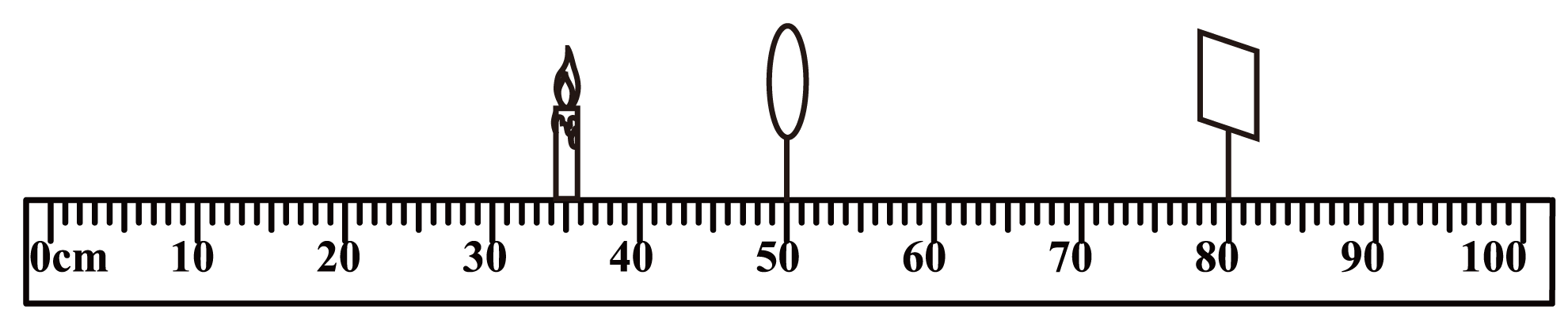

（1）实验过程中，当蜡烛与凸透镜的距离如图所示时，在光屏上可得到一个清晰的像（填写下列选项字母），若保持蜡烛和光屏的位置不变，移动透镜至cm处，光屏上能再次呈现清晰的像；
A．正立放大
B．倒立放大
C．倒立缩小

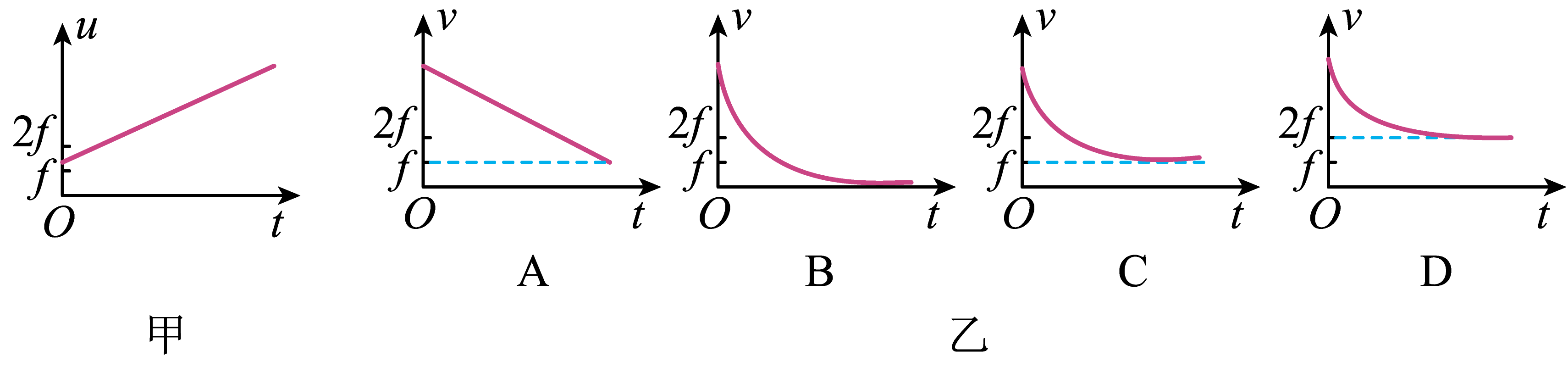

（2）实验中将蜡烛从图处逐渐远离凸透镜，物距u随时间t的变化图像如图甲所示，则如图乙所示的图像中，像距v随时间t的大致变化图像正确的是；

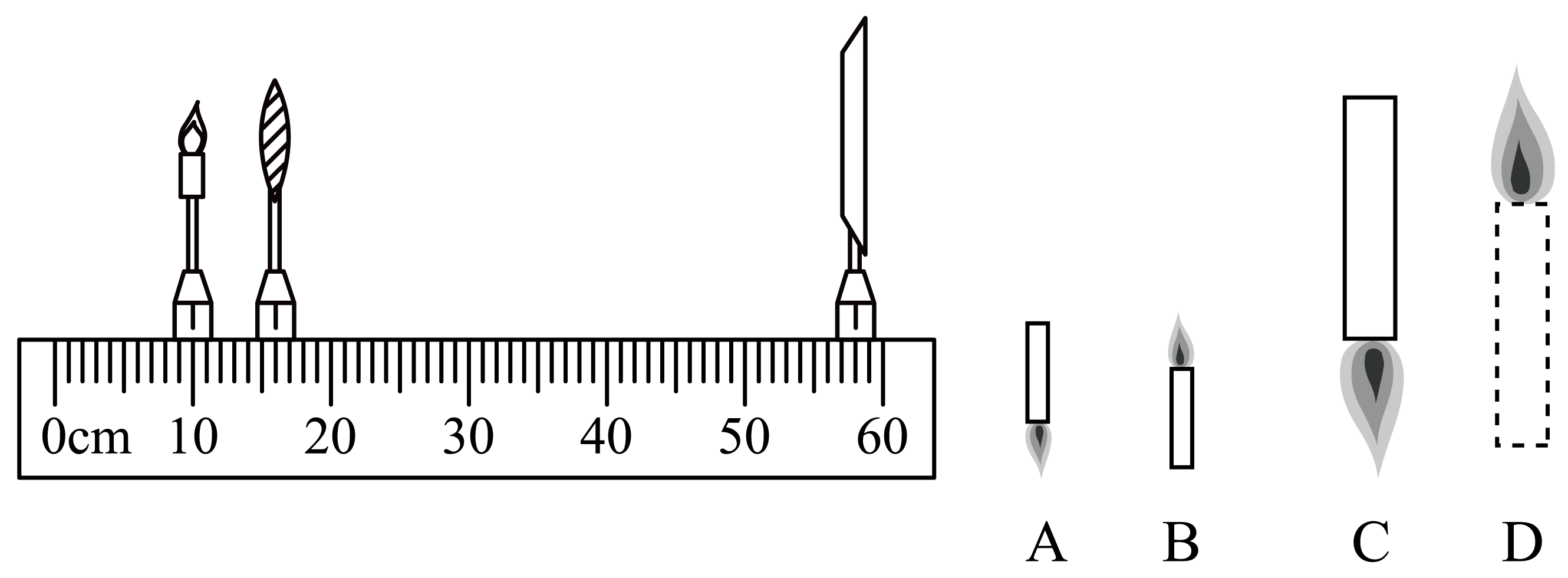

（3）如图所示，保持蜡烛的位置不变，移动透镜至16cm处，人眼能观察到蜡烛的像，像是图中的（选填“A”“B”“C”或“D”）。

凸透镜、蜡烛、光屏在光具座上的位置如图所示，此时光屏上得到清晰的像，则下列说法正确的是（）

A . 此时的成像原理与投影仪的成像原理相同 B . 当蜡烛向右移动时，保持凸透镜的位置不动，要在光屏上得到清晰的像，光屏应向左移动 C . 当蜡烛向右移动时，保持凸透镜的位置不动，移动光屏，在光屏上所成清晰的像变小 D . 实验中小兰用不透明的纸片遮住凸透镜的上半部分，在光屏上仍能得到完整的像

如图所示为某款智能无针疫苗注射机器人，通过一个简单的三维点云相机对人体进行拍摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个透镜，拍摄识别时，云相机和人体之间的距离应满足（选填“u>2f”“f<u<2f”或“u <f”），能成一个倒立、的实像；注射时，机器人靠近接种者，拍摄到接种者的像将（选填“变大”“变小”或“不变”）。
