第二节凸透镜成像的规律知识点题库

光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。下列说法中不符合实际的是（）

A . 手电筒的反射镜利用了凹面镜对光的会聚作用 B . 投影仪投影灯片时，应将灯片倒放在透镜的一倍焦距和两倍焦距之间 C . 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距 D . 自行车的尾灯是用平面镜将光沿原路反射回去，以便引起司机的注意。

小明在暗室中将印有上海世博会会徽图案的透明胶片贴在手电简上，并让灯光正对着焦距为10cm的凸透镜，调整手电筒、凸透镜、白色墙壁之间的位置，观察墙上清晰正立放大的世博会会徽图案像，如图所示.小明应该把（）

A . 胶片正立放置，且与凸透镜的距离大于10cm小于20cm B . 胶片倒立放置，且与凸透镜的距离大于10cm小于20cm C . 胶片正立放置，且与凸透镜的距离小于10cm D . 胶片倒立放置，且与凸透镜的距离大于20cm

物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是（　　）

A . 倒立放大的实像 B . 倒立等大的实像 C . 正立放大的虚像 D . 条件不足，无法判定

关于照相机、放大镜、幻灯机的使用，下列说法正确的是（　　）

A . 应将被拍照物体放在照相机镜头的二倍距离以内 B . 应把被观察的物体放在放大镜焦点上 C . 应将幻灯片放在幻灯机镜头的一倍焦距至二倍焦距之间 D . 应将幻灯片放在幻灯机镜头的焦点以内

近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）

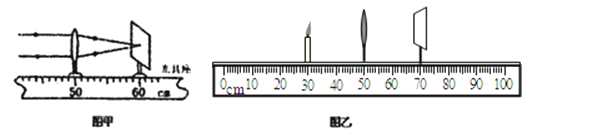

在“探究凸透镜成像规律”的实验中．

（1）由图甲可知，凸透镜的焦距是 cm．

（2）如图乙是蜡烛（在0刻度处）、凸透镜、光屏的位置，烛焰在光屏上成清晰的倒立、的实像（选填“放大”、“等大”或缩小“）．

（3）如图乙，如果蜡烛移至35cm刻度处，凸透镜位置不变，光屏应向（选填“左”或“右”）移动，才能在光屏上得到清晰的实像．

如图，右侧为幻灯机，左侧为其原理图．当放映幻灯片时，物距（填“大于2倍焦距”“大于一倍焦距小于二倍焦距”或“小于一倍焦距”），像距（填“大于”“小于”或“等于”）2倍焦距，成倒立、放大的（填“实”或“虚”）像．

小明用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像．

（1）实验时，应使烛焰和的中心位于凸透镜的主光轴上．
（2）图中物距u应满足（____）

A . u>2f B . u=2f C . f <u<2f D . u<f
（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的(填“前”或“后”)方．
（4）小明找来了几个透镜，研究凸透镜成像大小与焦距的关系，数据如下表：

分析表中数据并结合你对凸透镜成像规律的了解，可知：在物距一定时，凸透镜的焦距越大，所成实像的像距将越，所成像的大小将越．
（5）在第(3)小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是：换用(填“较大”或“较小”)焦距的凸透镜．

如图，凸透镜焦距是8cm，将蜡烛从物距 u=20cm处移到u=6cm处的过程中，（）

A . 成的像都是实像 B . 像总是放大的 C . u=15cm时像是放大的 D . u=6cm时，像是倒立的

如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像。若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）

A . 靠近透镜 B . 远离透镜 C . 靠近透镜和远离透镜都可以 D . 保持在原来的位置

小明在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一高度，如图所示。则下列四个选项中，判断正确的是（）

A . 光屏上呈现的像是虚像 B . 光屏上呈现的像是倒立的 C . 蜡烛放置在10cm刻度线处，光屏上呈现的像与普通照相机成像的性质相同 D . 蜡烛放置在20cm刻度线处，光屏上呈现的像是等大、倒立的实像

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。

（1）在利用如图甲“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是为了；
（2）若在玻璃板与B蜡烛之间放一块挡光板，则(选填“能”或“不能”)透过玻璃板看到A的像，这是因为平面镜所成的是像；
（3）在利用如图乙“探究凸透镜成像规律”的实验中，将一个焦距为f的凸透镜固定在光具座上50cm刻线处，把点燃的蜡烛置于凸透镜的左侧，光屏置于凸透镜的右侧。调节烛焰、凸透镜和光屏的高度，使它们的中心在高度；
（4）实验过程中，他将点燃的蜡烛放置在光具座上20cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图乙中的M所示，此实验现象可以说明(选填“照相机”“投影仪”或“放大镜”)的成像特点；
（5）接着他保持透镜的位置不变，改变蜡烛的位置，使蜡烛从20cm刻线处向(选填“靠近”或“远离”)透镜方向移动，然后移动光屏，直到光屏上再次出现烛焰清晰的像，如图乙中的N屏所示，此实验现象可以说明(选填“照相机”“投影仪”或“放大镜”)的成像特点。

如图所示，交警利用一架警用无人机搭载一个微型摄像机拍摄违拿颜面。来自景物的光通过摄像机的镜头在感光品片上形成景物倒立、（选填“放大“或“缩小”）的实像：当无人机上升时，须（选填“增大”或“减小”）镜头与感光品片间的距离、才能拍摄到清晰的画面。

某同学对凸透镜成像的特点进行了总结，其中正确的是（）

A . 实像都是倒立的，虚像都是正立的 B . 缩小的像都是实像，放大的像都是虚像 C . 缩小的像都是倒立的，放大的像都是正立的 D . 实像和物体在凸透镜的同侧，虚像和物体在凸透镜异侧

在探究凸透镜成像规律的实验中，当两支点燃的蜡烛、凸透镜和光屏分别置于如图所示的位置时，光屏上C、D两处会得到清晰的烛焰像，用厚纸板挡住A处的烛焰，在光屏上（选填“C”或“D”）处仍能得到一个清晰的烛焰像。

图片_x0020_201750497

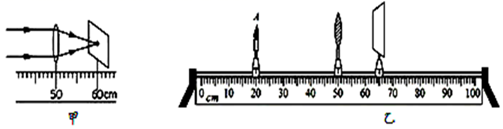

如图所示，利用图甲来测凸透镜的焦距，利用图乙来探究凸透镜成像的规律，在图乙所示的位置光屏上能成清晰的像，下列说法正确的是（）

图片_x0020_491029152

A . 由图甲可知凸透镜的焦距是 60.0cm B . 图乙中成像的特点与投影仪的成像原理相同 C . 图乙中只将蜡烛向右移可以在光屏上得到倒立放大的像 D . 图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像

在信息化时代，相机和手机都是常用的图象采集设备。

（1）用相机拍照时，在芯片上所成的像是倒立的、缩小的像（选填“实“或、虚“）。镜头靠近人时，像的大小将变，此时像会透镜（选填“靠近“或“远离“）；

（2）用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”。小薇的手机不能“调焦”，但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去测试，测试数据如下表，根据表中数据，判断手机镜头的焦距大约为______；

次数	1	2	3	4	5	6	7
物距/m	10.00	5.00	2.00	1.00	0.50	0.10	0.05
像距/cm	0.500	0.501	0.502	0.503	0.505	0.526	0.556

A . 5m B . 0.5m C . 0.05m D . 0.005m

（3）小薇的手机拍摄远近不同的物体，不需要“调焦”的原因是：这种手机镜头的焦距小，拍摄时物距都远2倍焦距，使像距焦距，像距变化的范围很小；

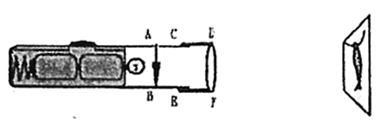

如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。

图片_x0020_100026

（1）当手电筒先作照明用时，调节套筒，使灯泡灯丝处于位置，射出平行光线；
（2）小阳将胶片插入AB后，经调节后，将清晰的像投影在幕布上展示给同学们看。若测得幕布到凸透镜的距离为18cm，则该凸透镜的焦距可能是（选填“8cm”或“10cm”）；
（3）若将该装置作为放大镜使用，则胶片与凸透镜之间的距离应满足的条件为。

某同学在探究凸透镜成像规律时，做了如下实验：用平行于主光轴的平行光正对凸透镜照射，移动光屏得到个最小、最亮的光斑，如图甲所示：保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。（）

A . 该透镜的焦距是60 cm B . 实验乙的成像情况应用于投影仪 C . 若将乙图中的透镜换成焦距为5cm的透镜，光屏需靠近透镜移动才能再次成清晰的像 D . 若将蜡烛与光屏的位置对调，光屏上所成的像会变大

学校组织同学们利用投影仪观看“天宫课堂”第二课。投影仪的镜头相当于透镜，屏幕上的彩色画面是由红、绿、三种色光混合而成的；坐在各个位置的同学都能看到屏幕画面，是因为光在屏幕表面发生（选填“镜面”或“漫”）反射。
